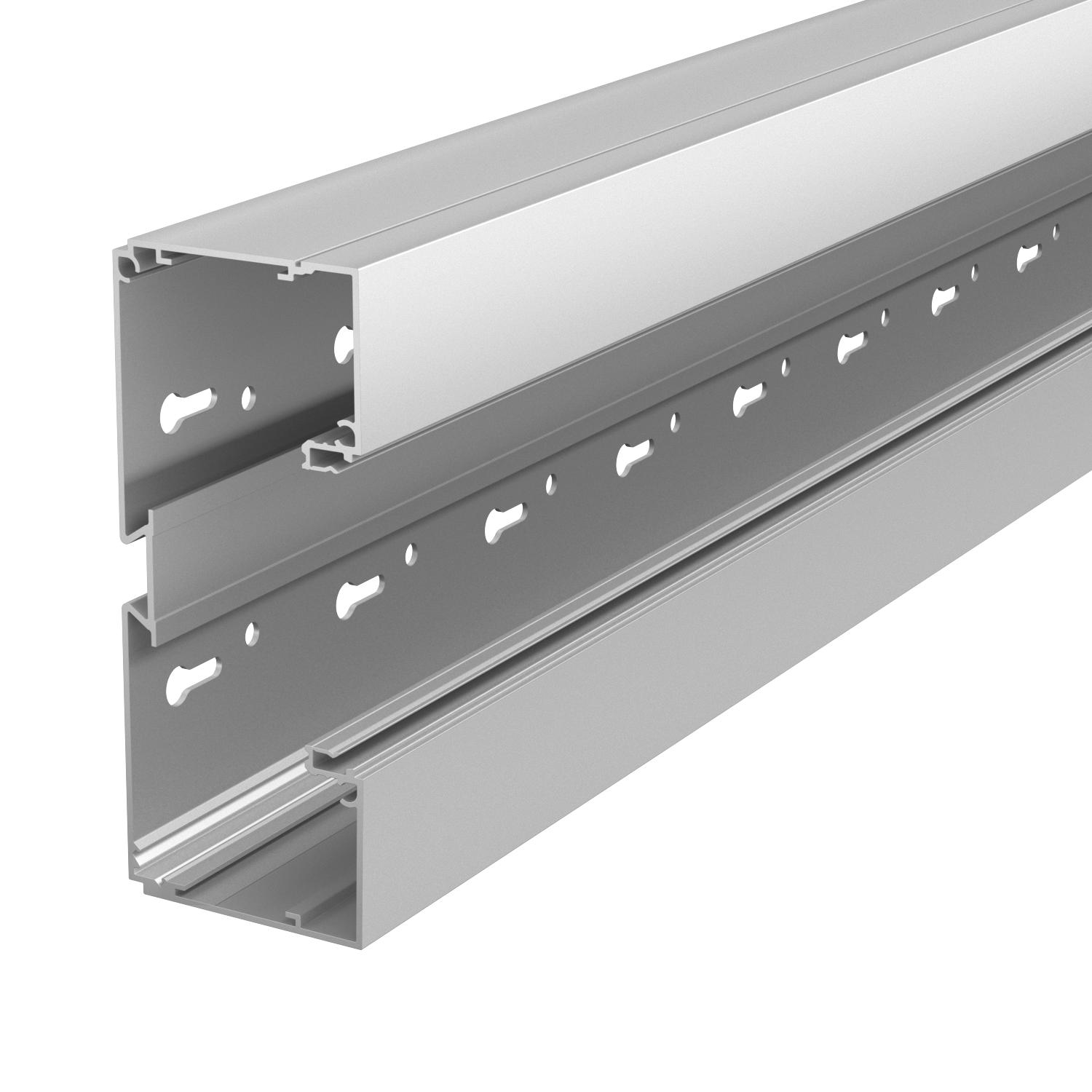

Kanál pro vestavbu přístrojů Signa Style, šířka kanálu 170, výška kanálu 70 2000

Kanál pro vestavbu přístrojů Signa Style, šířka kanálu 170, výška kanálu 70

Obj. č. 6133262 | EAN 4012196735303

Obj. č. / Typ	6133262 / BRA 70170 EL

Délka	2000 mm

Popis výrobku

Popis výrobku

Kanál pro instalaci přístrojů s děrováním dna, vhodný pro přímou montáž na stěnu nebo na konzoly. Jiné barvy RAL lze realizovat na vyžádání. Pohledové plochy kanálů pro vestavbu přístrojů jsou potaženy fólií.
Upozornění: U eloxovaných kanálů pro vestavbu přístrojů a lisovaných dílů z hliníku se nelze vyhnout mírným rozdílům v barevném odstínu, které mohou být způsobeny přípustnými odchylkami na základě materiálu a procesu (podle DIN 17 611). Alternativně Vám doporučujeme nanesení práškové barvy v barevném odstínu RAL 9006 (bílý hliník).

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Bez obsahu halogenů	Ano
Délka	2000 mm
Děrování dna	s děrováním dna
Hranatá konstrukce	Ano
Kabelový úchyt	Ne
Kanálové spojky	Ne
Materiál	Hliník
Montážní děrování ve dně	Ano
Ochranná fólie	Ano
Počet nasaditelných přepážek	1
Počet vrchních dílů	1
Povrch	Eloxováno

Provedení zadní stěny (vnitřní strana)	Průchozí DIN lišta

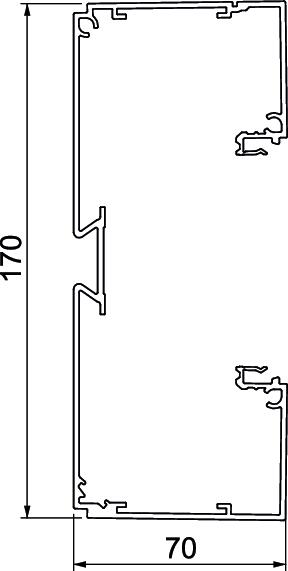

Rozměr	70x170x2000
Šířka	170 mm
Šířka vrchního dílu	80 mm
Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK07
symetrický	Ne
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Užitečný průřez	9880 mm²
Vrchní díl je součástí dodávky	Ne
Výška	70 mm
Způsob montáže vrchních dílů	umístěný uvnitř

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
BRA 70170 EL	2000 mm	6133262	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Spojovací kolík	BRA KS	6133621	Kus	100 Kus
Přístrojová krabice BRK GD, jednoduchá	BRK GD gr	6133577	Kus	10 Kus
Přístrojová krabice BRK GD2CEE, dvojnásobná	BRK GD 2CEE gr	6133579	Kus	4 Kus
Horní díl BRA OT 80	BRA OT 80 EL	6133267	m	2 m

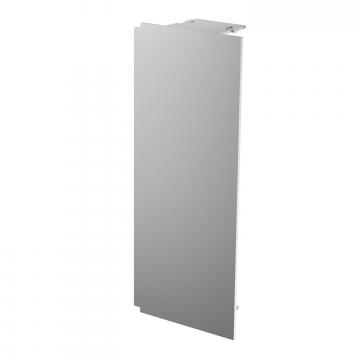

Koncový díl BRA ES 70170	BRA ES70170 EL	6133293	Kus	1 Kus
Přepážka BRA TW, ocel	BRA TW Stahl	6133178	m	30 m

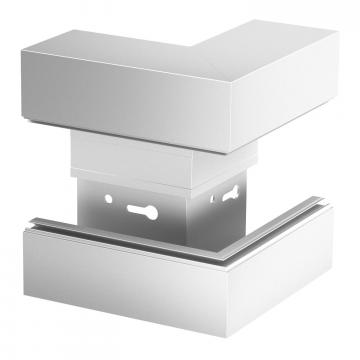

Vnější roh BRA AE 70170	BRA AE70170 EL	6133273	Kus	1 Kus
Horní díl BRA OT AE 80	BRA OT 80 AE EL	6133266	Kus	1 Kus

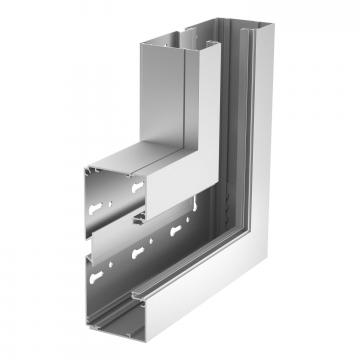

Plochý roh BRA FW 70170 stoupající	BRA FWS70170 EL	6133283	Kus	1 Kus

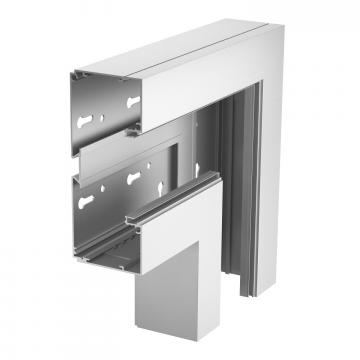

Plochý roh BRA FW 70170 klesající	BRA FWF70170 EL	6133288	Kus	1 Kus
Vrchní díl BRA OT FW 80 EL	BRA OT 80 FW EL	6133268	Kus	1 Kus

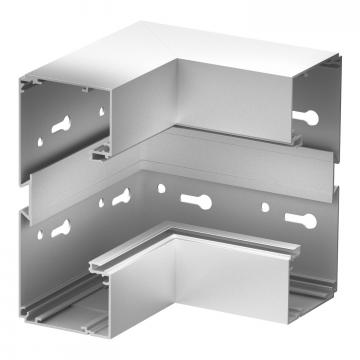

Vnitřní roh BRA IE 70170	BRA IE70170 EL	6133278	Kus	1 Kus
Uzemňovací svorka BRA ERD KL	BRA ERD KL	6133407	Kus	10 Kus
Uzemňovací spojka BRA ERD KUP	BRA ERD KUP	6133408	Kus	10 Kus
Uzemňovací příchytka BRA ERD VB TW	BRA ERD VB TW	6133562	Kus	20 Kus
Uzemňovací vodič BRA ERDL FL	BRA ERDL FL	6133564	Kus	10 Kus
Uzemňovací svorka BRA ERD KL TW	BRA ERD KL TW	6133615	Kus	100 Kus
Uzemňovací můstek BRA EB	BRA EB	6133616	Kus	10 Kus
