Kanálová jednotka s víkem, výška 40–240 mm 2400 | 600 | 40 | 240 | 3

Kanálová jednotka s víkem, výška 40–240 mm

Obj. č. 7424028 | EAN 4012195243106

Obj. č. / Typ

Délka	2400 mm

Šířka

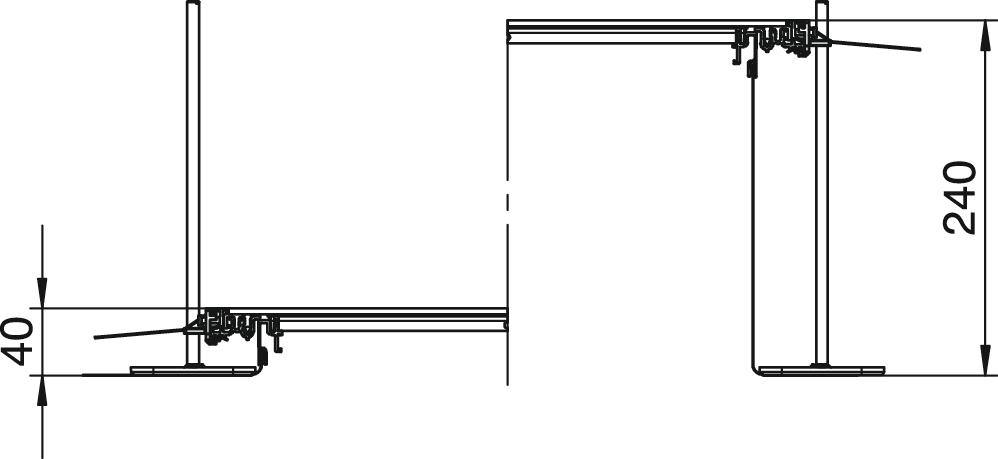

Výška kanálu, min.	40 mm

Výška kanálu, max.	240 mm

Kryty	3

Popis výrobku

Popis výrobku

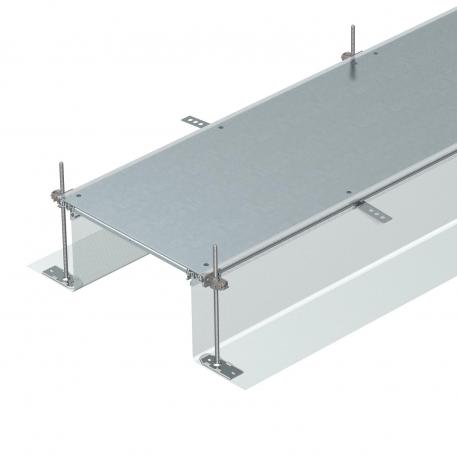

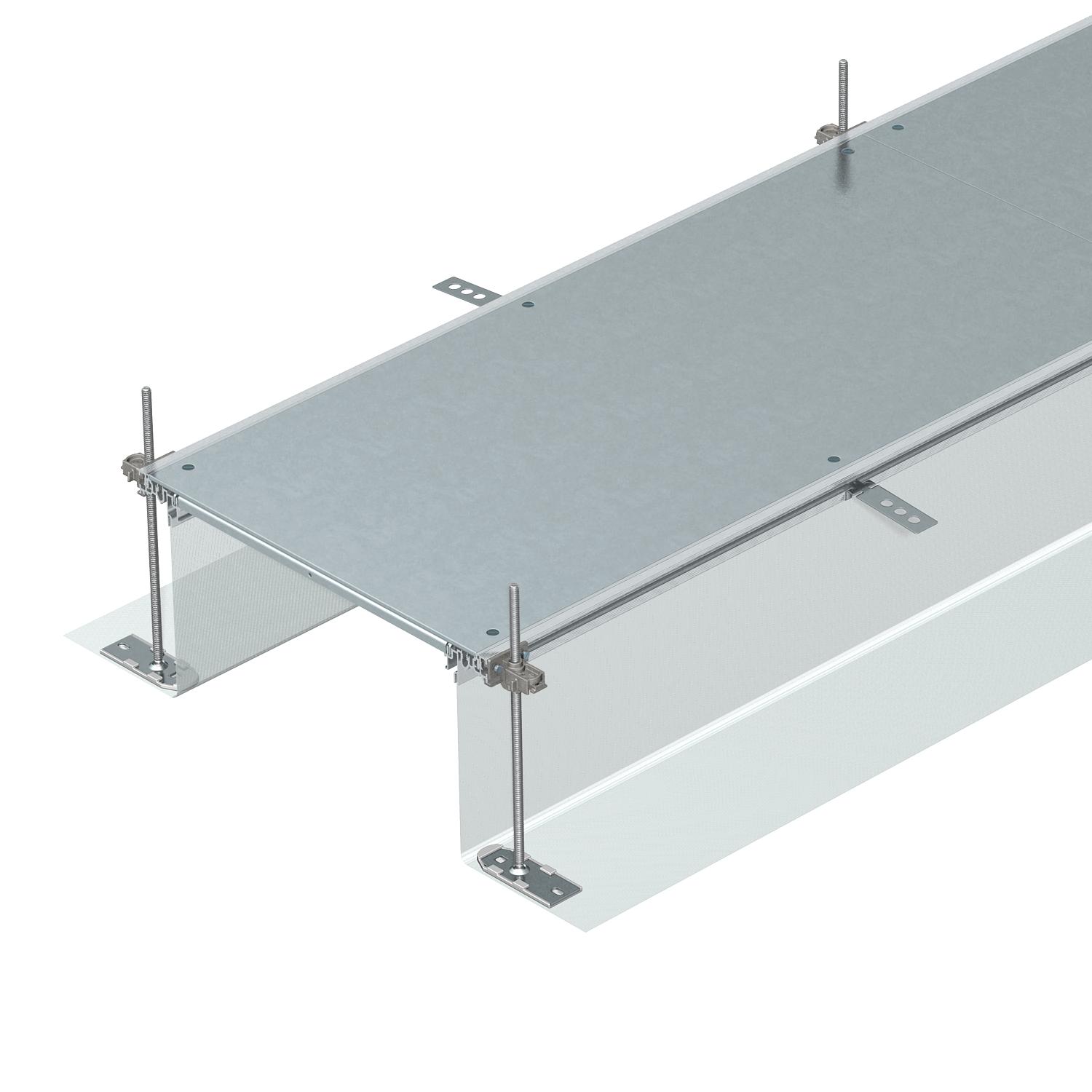

Kanálová jednotka k uložení vedení, připravená k montáži, 3× plné víko, dva postranní profily s nasazenou ohebnou bočnicí z kovové síťoviny, vsazovací profily pro podlahovou krytinu H = 3 mm. Rozsah dodávky: 6× výškově nivelizovatelný upevňovací úhelník, 6× kotva do mazaniny, 3× těsnění víka (při jmenovité šířce kanálu 200, 300 a 400) nebo 6× podpěra víka (při šířce kanálu 500 a 600). Bezpodmínečně potřebné nivelační jednotky (dbejte na nivelační výšku) pro podpěry víka 400, 500 a 600 nejsou součástí dodávky, objednávejte je laskavě zvlášť. Víka kanálu jsou při dodání sešroubována.

Technické údaje

Rozměry

Délka	2400 mm
Kryt montážního otvoru	Ne
Kryty	3
Materiál	Ocel
Minimální výška mazaniny	40
Montážní otvor	bez
Montážní otvor pro krabici na podlahu	Ne
Možnost instalace těsnění	Ano
Nivelační rozsah, max.	240 mm
Nivelační rozsah, min.	40 mm
Oddělitelné	Ano
Odnímatelný vrchní díl	Ano
Plech dna	Ne

Povrch	pásově zinkováno
Rozměr	2400x600x240
S přepážkou	Ne
S přesahem	Ano
S připojovacím otvorem	Ne
Šířka	600 mm
S vyrovnáním potenciálů	Ne
Tloušťka materiálu víka	4
Upevnění víka zaklapáváním	Ne
Vhodné pro dilatační spáru	Ne
Výška kanálu, max.	240 mm
Výška kanálu, min.	40 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška kanálu, min.	Výška kanálu, max.	Kryty	Obj. č.	Množství	Nejm. prod. jedn.
OKA-G20040240	2400 mm	200 mm	40 mm	240 mm	3	7424020	m	2,4 m
OKA-G30040240	2400 mm	300 mm	40 mm	240 mm	3	7424022	m	2,4 m
OKA-G40040240	2400 mm	400 mm	40 mm	240 mm	3	7424024	m	2,4 m
OKA-G50040240	2400 mm	500 mm	40 mm	240 mm	3	7424026	m	2,4 m
OKA-G60040240	2400 mm	600 mm	40 mm	240 mm	3	7424028	m	2,4 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Vestavná jednotka pro GES9, výška 40–240 mm	OKA-G A 40240 9	7424344	Kus	1 Kus
Konstrukční sada pro odbočení kanálu T a křížení	OKA FB2 TX	7424821	Kus	1 Kus
Nivelační jednotka pro podpěru víka, výška kanálu 170–245 mm	NE DSU2 17075	7424846	Kus	3 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m
Přepážka 135 FS	TSG 135 FS	6062132	m	3 m
Přísavný zvedák, 300 N	WZ 1029	7408634	Kus	1 Kus
