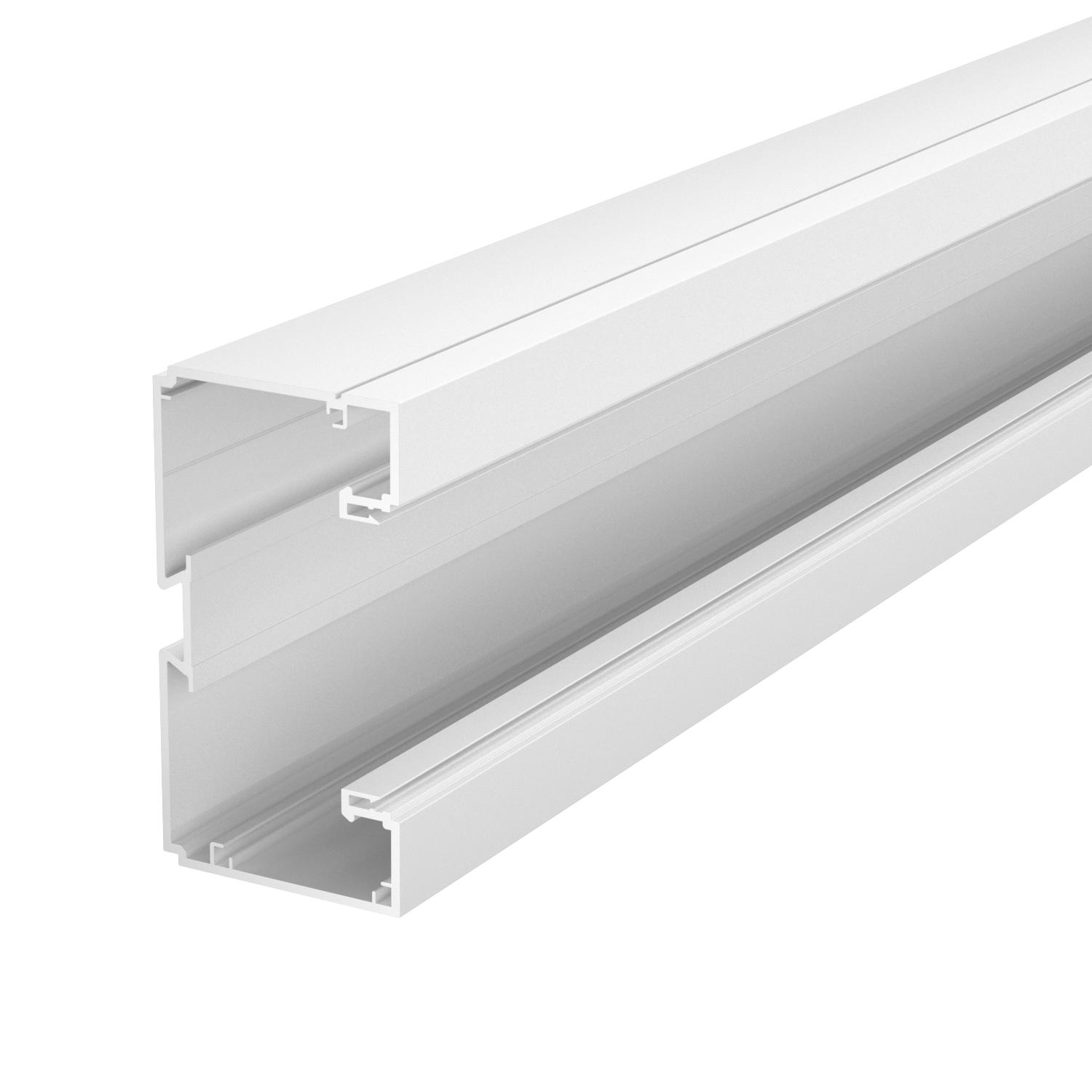

Kanály pro vestavbu přístrojů Signa Base 70130
Obj. č. 6132726 | EAN 4012196717439
- Popis výrobku
-
Popis výrobku
Spodní díl kanálu pro vestavbu přístrojů Signa Base pro skryté vedení kabelů a instalaci přístrojů v interiéru. Součástí dodávky jsou 2 kanálové spojky.
-
- Technické údaje
-
Technické údaje

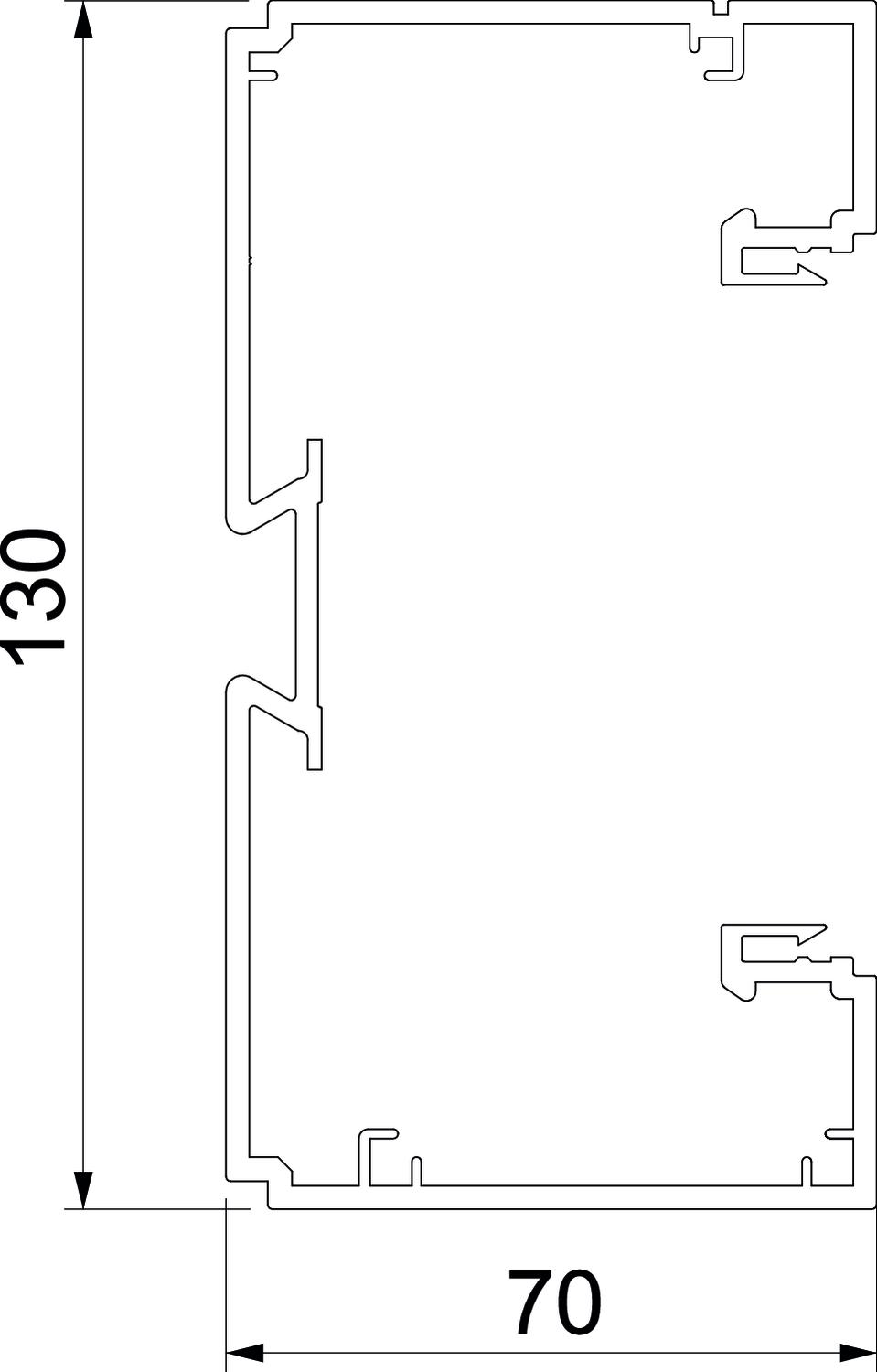

Antibakteriální úprava Ne Barva čistě bílá; RAL 9010 Bez obsahu halogenů Ne Délka 2000 mm Hranatá konstrukce Ano Kabelový úchyt Ne Kanálové spojky Ano Materiál Polyvinylchlorid Montážní děrování ve dně Ano Ochranná fólie Ano Počet nasaditelných přepážek 1 Počet vrchních dílů 1 Provedení zadní stěny (vnitřní strana) Průchozí DIN lišta Šířka 130 mm Šířka vrchního dílu 79 mm Stupeň krytí IP40 Stupeň ochrany – kód IK IK07 symetrický Ne Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -5 °C Užitečný průřez 7456 mm² Vrchní díl je součástí dodávky Ne Výška 70 mm Způsob montáže vrchních dílů umístěný uvnitř - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přístrojová krabice BRK GD, jednoduchá
BRK GD gr 6133577 10 Kus
Přístrojová krabice BRK GD2CEE, dvojnásobná
BRK GD 2CEE gr 6133579 4 Kus
Vrchní díl Signa Base OT 700802
BRK 700802 rws 6132736 2 m

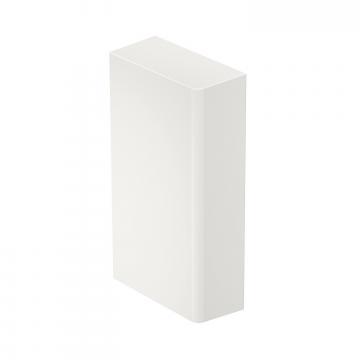

Koncový díl Signa Base ES 70130
BRK ES70130 rws 6132778 1 Kus

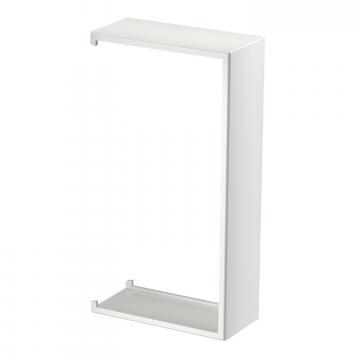

Kryt spoje Signa Base SSA 70130
BRK SSA70130 rws 6132791 1 Kus
Přepážka BRK TW
BRK TW 6133610 2 m

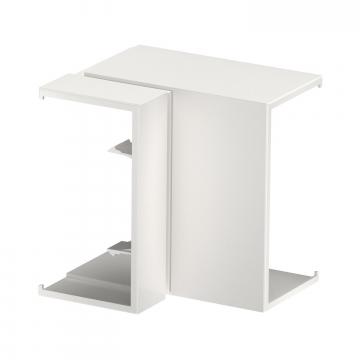

Vnitřní roh Signa Base IE 70130
BRK IE70130 rws 6132753 1 Kus

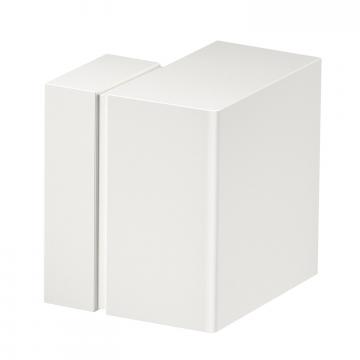

Vnější roh Signa Base AE 70130
BRK AE70130 rws 6132744 1 Kus

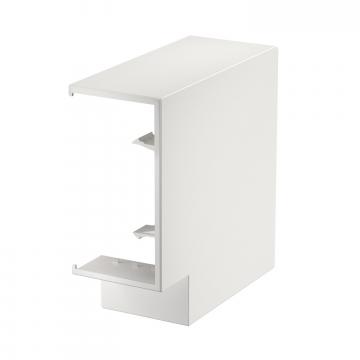

Plochý roh Signa Base FW 70130
BRK FW70130 rws 6132766 1 Kus
Příchytka kabelů Signa Base HK
SB HK 6132799 10 Kus
Kryt BRK BL CEE
BRK BL CEE rws 6133591 1 Kus - Ke stažení
-
Datový list BRK 70130 rws / 6132726 , 0.21MB , pdfProhlášení o shodě BRK 70130 rws / 6132726 , 0.17MB , pdfREACH Prohlášení o shodě BRK 70130 rws / 6132726 , 0.12MB , pdfRoHS Prohlášení o shodě BRK 70130 rws / 6132726 , 0.12MB , pdfNávod k montáži Geräteeinbaukanal Signa Base , 15.61MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
