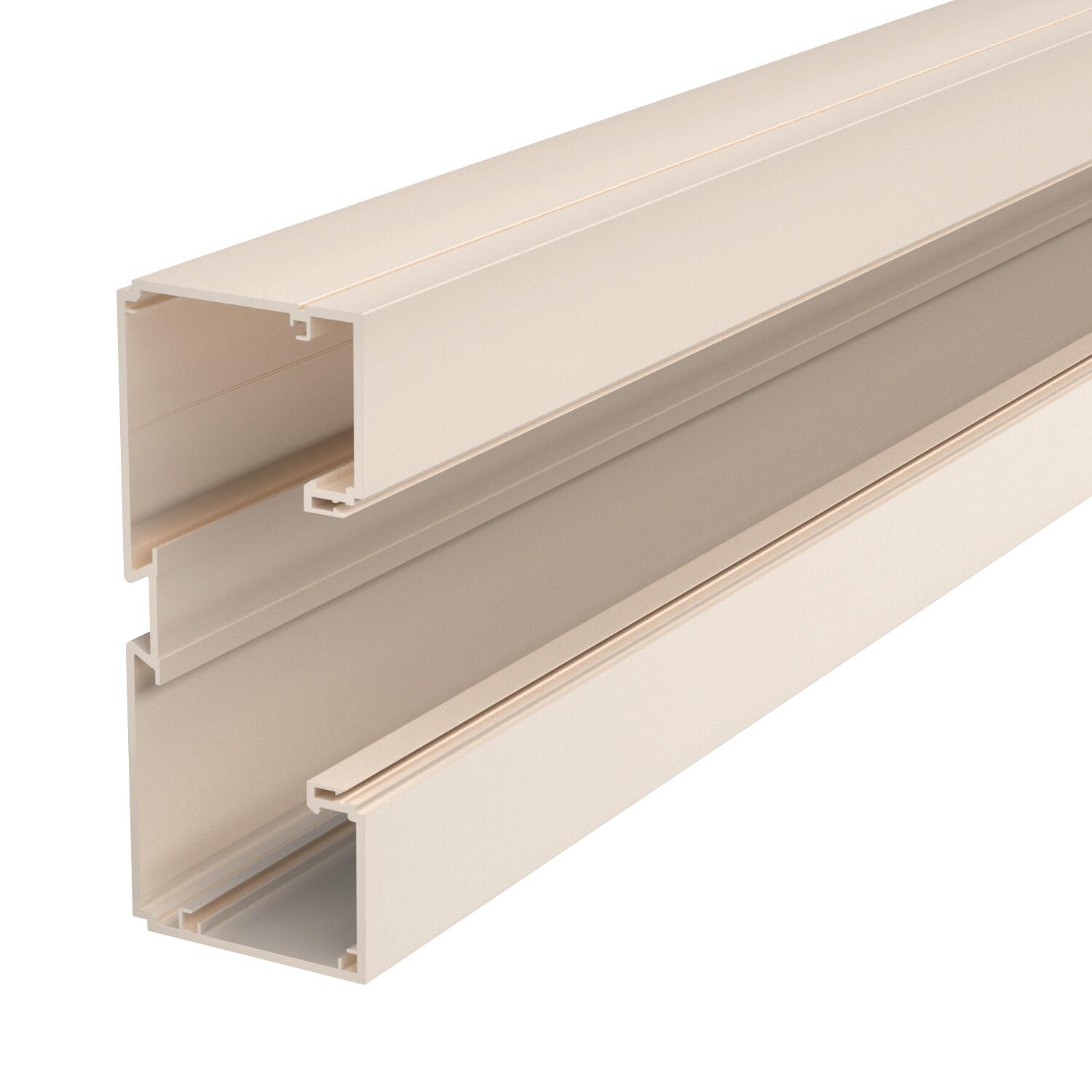

Kanály pro vestavbu přístrojů Signa Base 70170
Obj. č. 6132730 | EAN 4012196717460
- Popis výrobku
-
Popis výrobku
Spodní díl kanálu pro vestavbu přístrojů Signa Base pro skryté vedení kabelů a instalaci přístrojů v interiéru. Součástí dodávky jsou 2 kanálové spojky.
-
- Technické údaje
-
Technické údaje

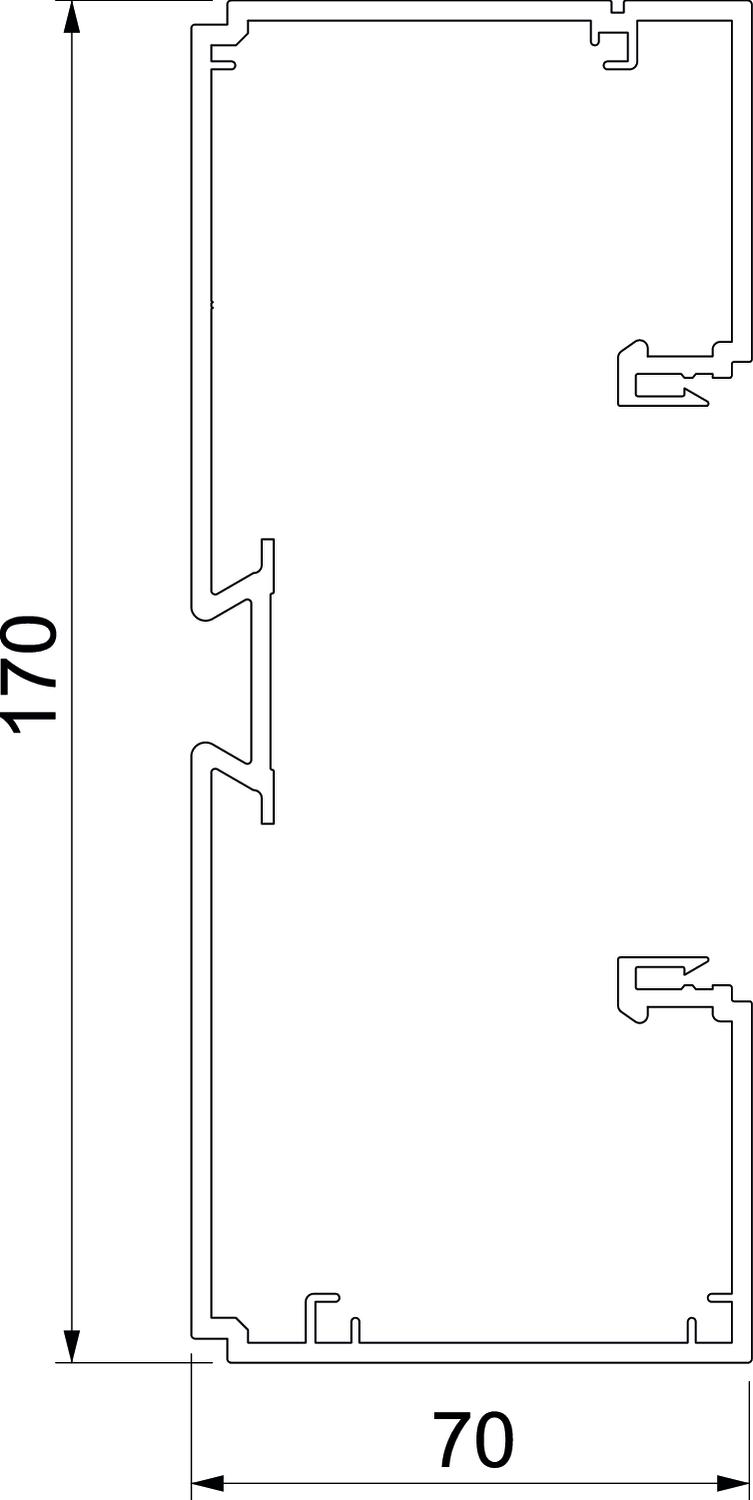

Antibakteriální úprava Ne Barva krémová bílá; RAL 9001 Bez obsahu halogenů Ne Délka 2000 mm Hranatá konstrukce Ano Kabelový úchyt Ano Kanálové spojky Ano Materiál Polyvinylchlorid Montážní děrování ve dně Ano Ochranná fólie Ano Počet nasaditelných přepážek 1 Počet vrchních dílů 1 Provedení zadní stěny (vnitřní strana) Průchozí DIN lišta Šířka 170 mm Šířka vrchního dílu 79 mm Stupeň krytí IP40 Stupeň ochrany – kód IK IK07 symetrický Ne Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -5 °C Užitečný průřez 10056 mm² Vrchní díl je součástí dodávky Ne Výška 70 mm Způsob montáže vrchních dílů umístěný uvnitř - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přístrojová krabice BRK GD, jednoduchá
BRK GD gr 6133577 10 Kus
Přístrojová krabice BRK GD2CEE, dvojnásobná
BRK GD 2CEE gr 6133579 4 Kus
Vrchní díl Signa Base OT 700802
BRK 700802 cws 6132735 2 m

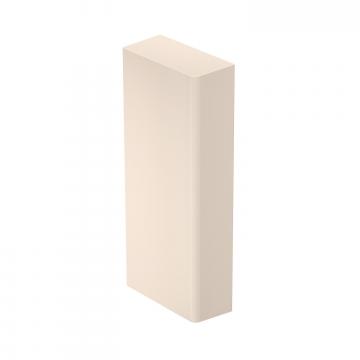

Koncový díl Signa Base ES 70170
BRK ES70170 cws 6132780 1 Kus

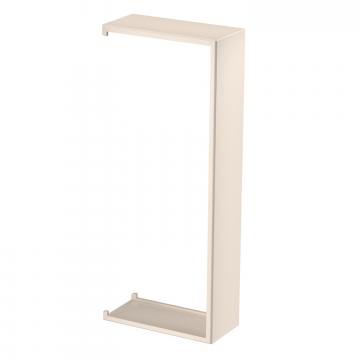

Kryt spoje Signa Base SSA 70170
BRK SSA70170 cws 6132794 1 Kus
Přepážka BRK TW
BRK TW 6133610 2 m

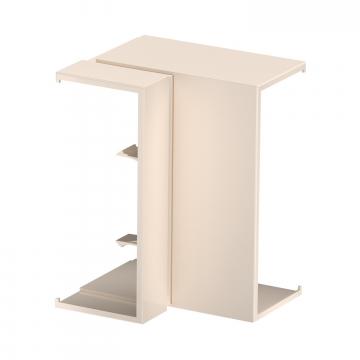

Vnitřní roh Signa Base IE 70170
BRK IE70170 cws 6132755 1 Kus

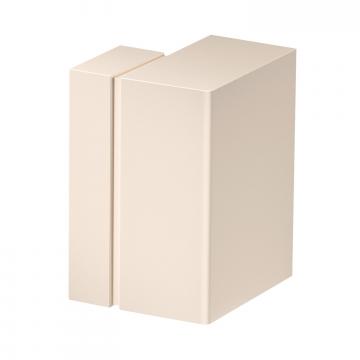

Vnější roh Signa Base AE 70170
BRK AE70170 cws 6132747 1 Kus

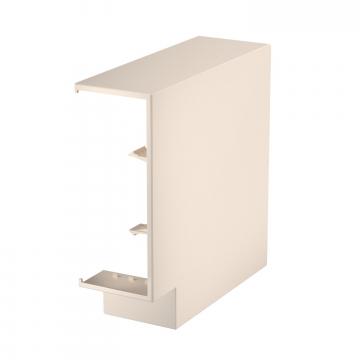

Plochý roh Signa Base FW 70170
BRK FW70170 cws 6132769 1 Kus
Příchytka kabelů Signa Base HK
SB HK 6132799 10 Kus
Kryt BRK BL CEE
BRK BL CEE cws 6133589 1 Kus - Ke stažení
-
Datový list BRK 70170 cws / 6132730 , 0.23MB , pdfProhlášení o shodě BRK 70170 cws / 6132730 , 0.17MB , pdfREACH Prohlášení o shodě BRK 70170 cws / 6132730 , 0.12MB , pdfRoHS Prohlášení o shodě BRK 70170 cws / 6132730 , 0.12MB , pdfNávod k montáži Geräteeinbaukanal Signa Base , 15.61MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
