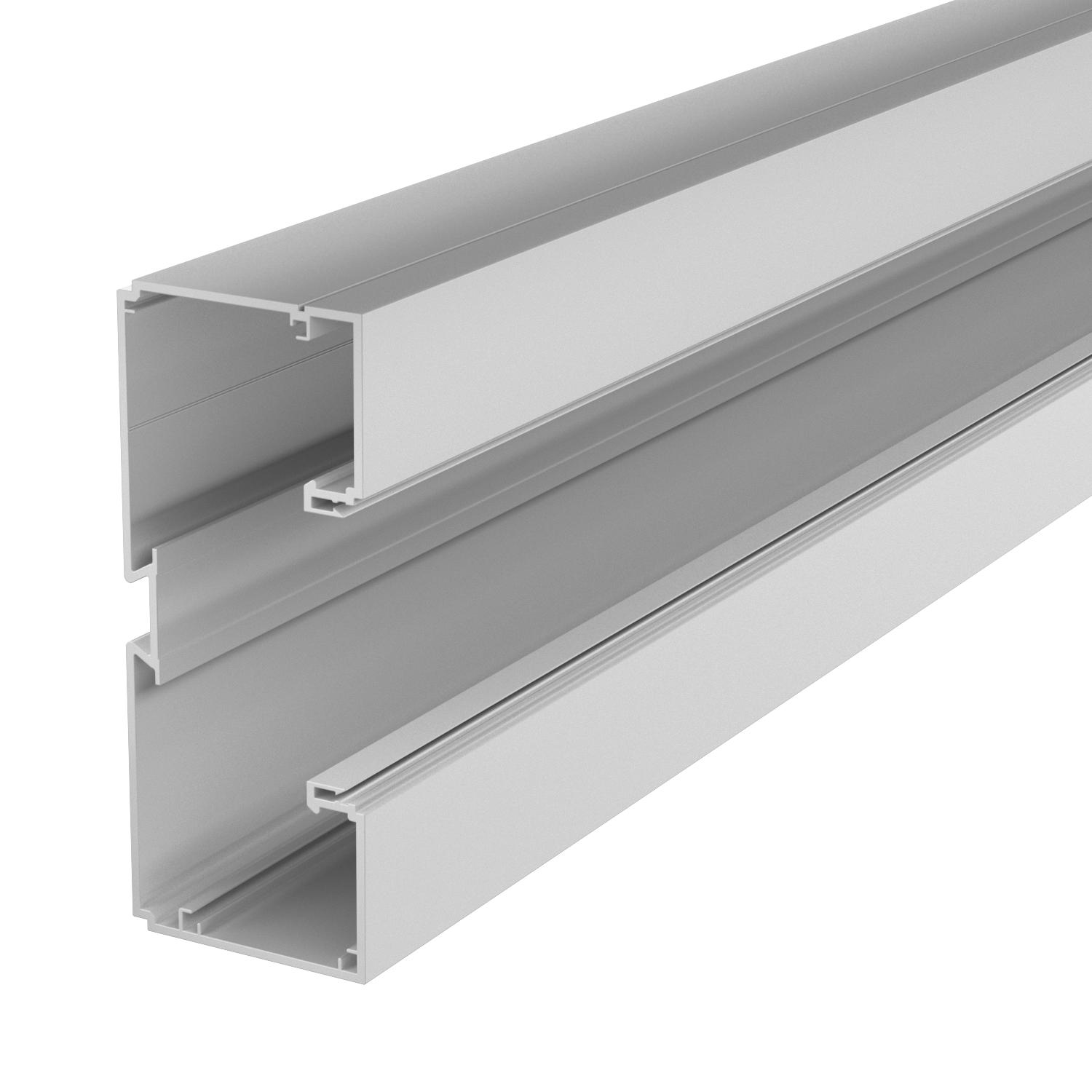

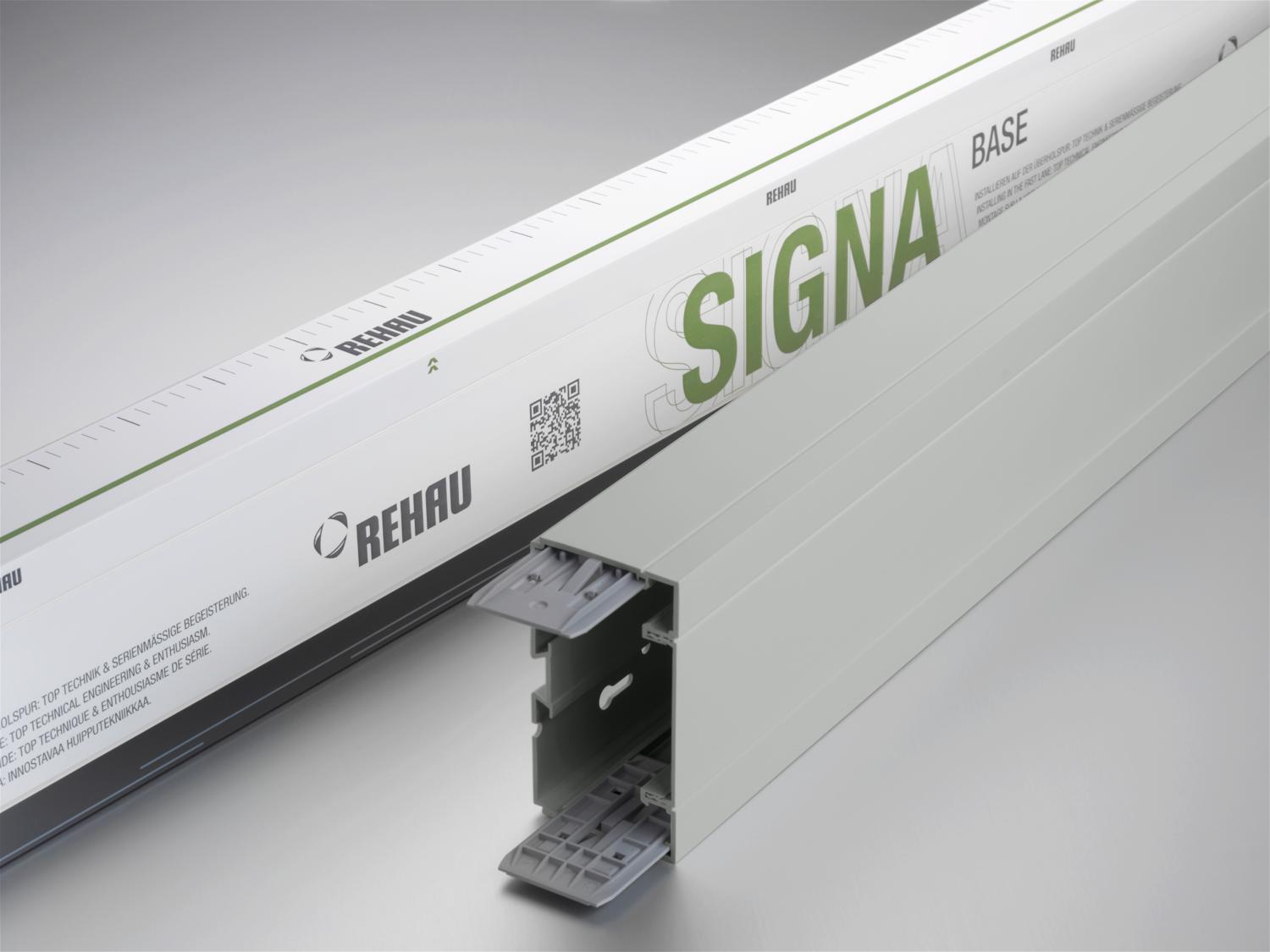

Kanály pro vestavbu přístrojů Signa Base 70170

Obj. č. 6132732 | EAN 4012196717484

2000 mm
Popis výrobku
Popis výrobku
Spodní díl kanálu pro vestavbu přístrojů Signa Base pro skryté vedení kabelů a instalaci přístrojů v interiéru. Součástí dodávky jsou 2 kanálové spojky.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
Technické údaje

Technické údaje

Antibakteriální úprava Ne
Barva světle šedá; RAL 7035
Bez obsahu halogenů Ne
CO₂ stopa (GWP) od kolébky po bránu 2,816 kg CO₂e / 1 metr
Délka 2000 mm
Hranatá konstrukce Ano
Kabelový úchyt Ano
Kanálové spojky Ano
Materiál Polyvinylchlorid
Montážní děrování ve dně Ano
Ochranná fólie Ano
Počet nasaditelných přepážek 1
Počet vrchních dílů 1
Provedení zadní stěny (vnitřní strana) Průchozí DIN lišta

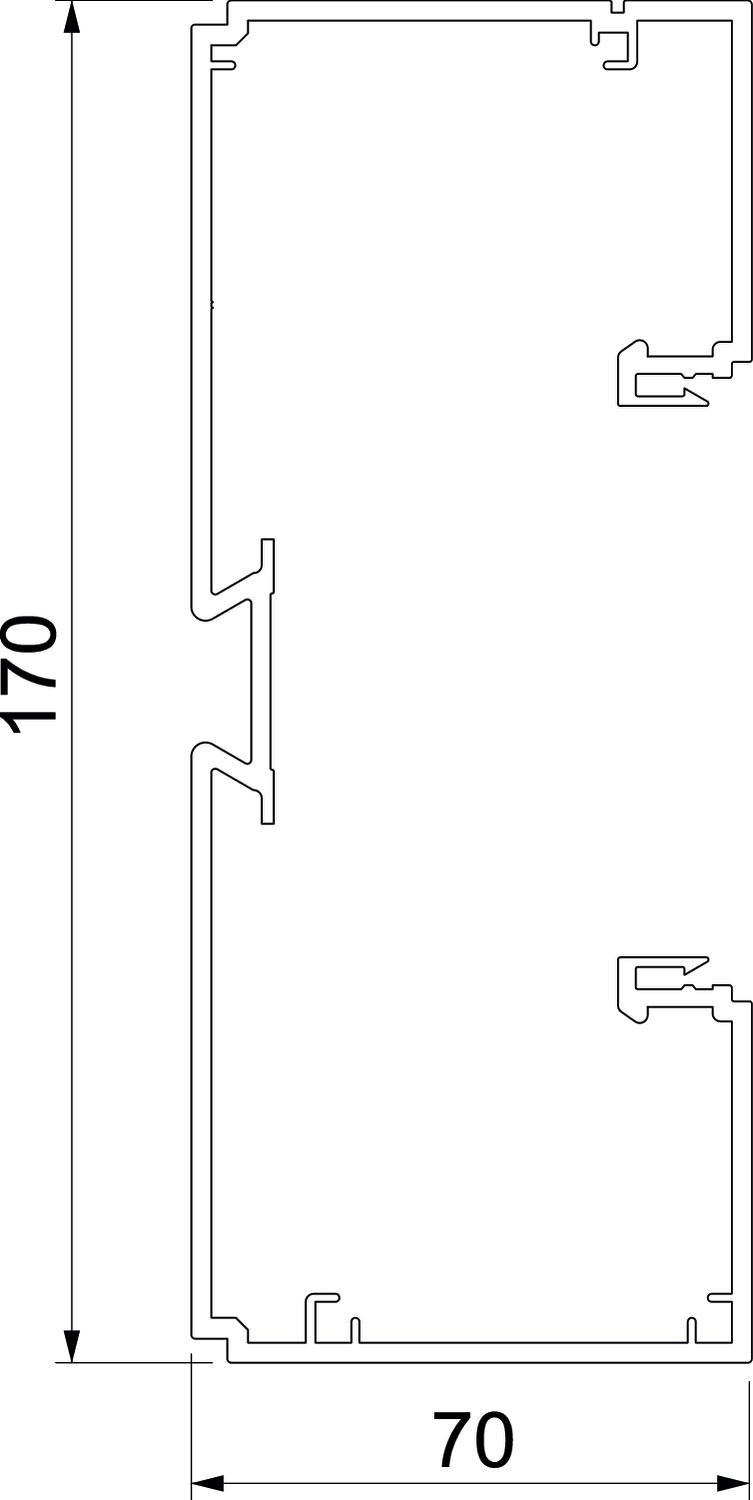

Šířka 170 mm
Šířka vrchního dílu 79 mm
Stupeň krytí IP40
Stupeň ochrany – kód IK IK07
symetrický Ne
Teplotní rozsah použití, max. 60 °C
Teplotní rozsah použití, min. -5 °C
Užitečný průřez 10056 mm²
Vrchní díl je součástí dodávky Ne
Výška 70 mm
Způsob montáže vrchních dílů umístěný uvnitř
Všechny typy

Všechny typy

Typ Délka Barva Obj. č. Množství Nejm. prod. jedn.
BRK 70170 cws 2000 mm krémová bílá; RAL 9001 6132730
2 m
BRK 70170 rws 2000 mm čistě bílá; RAL 9010 6132731
2 m
BRK 70170 lgr 2000 mm světle šedá; RAL 7035 6132732
2 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přístrojová krabice BRK GD, jednoduchá Přístrojová krabice BRK GD, jednoduchá BRK GD gr 6133577
10 Kus
Přístrojová krabice BRK GD2CEE, dvojnásobná Přístrojová krabice BRK GD2CEE, dvojnásobná BRK GD 2CEE gr 6133579
4 Kus

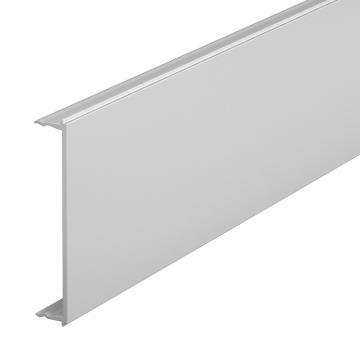

Vrchní díl Signa Base OT 700802 Vrchní díl Signa Base OT 700802 BRK 700802 lgr 6132737
2 m

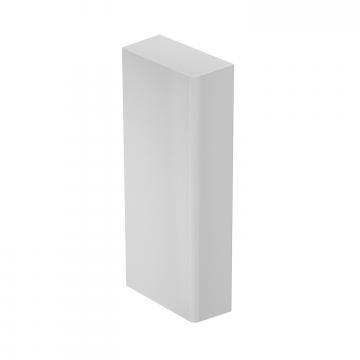

Koncový díl Signa Base ES 70170 Koncový díl Signa Base ES 70170 BRK ES70170 lgr 6132782
1 Kus

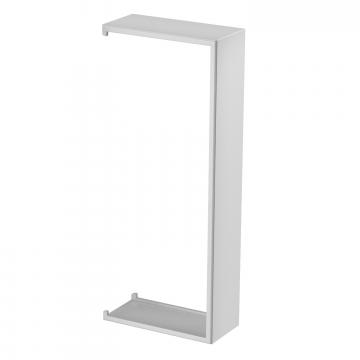

Kryt spoje Signa Base SSA 70170 Kryt spoje Signa Base SSA 70170 BRK SSA70170 lgr 6132796
1 Kus
Přepážka BRK TW Přepážka BRK TW BRK TW 6133610
2 m

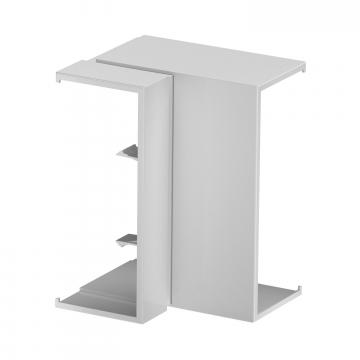

Vnitřní roh Signa Base IE 70170 Vnitřní roh Signa Base IE 70170 BRK IE70170 lgr 6132757
1 Kus

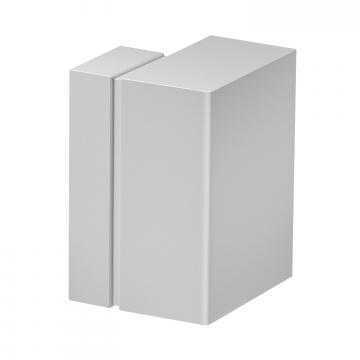

Vnější roh Signa Base AE 70170 Vnější roh Signa Base AE 70170 BRK AE70170 lgr 6132749
1 Kus

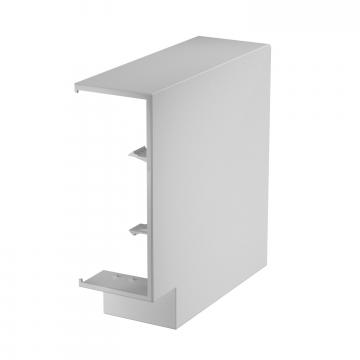

Plochý roh Signa Base FW 70170 Plochý roh Signa Base FW 70170 BRK FW70170 lgr 6132771
1 Kus
Příchytka kabelů Signa Base HK Příchytka kabelů Signa Base HK SB HK 6132799
10 Kus
Ke stažení

Stáhnout

EU prohlášení o shodě BRK 70170 lgr / 6132732 , 0.17MB , pdf
