Keramická svorka, dvojitá

Obj. č. 7205707 | EAN 4012196810246

Obj. č. / Typ

Počet svorkových míst	4

Jmenovitý průřez, min.

Popis výrobku

Popis výrobku

Keramická svorka s 4 možnostmi připojení odolná proti vysokým teplotám k dodatečné instalaci do krabice FireBox řady T. Otestována podle normy EN 60998-2-1:2004.

Technické údaje

Technické údaje

Izolační materiál	Keramika
Jmenovitý průřez, min.	16 mm²
Nutný koncový díl	Ne
Počet pólů	1
Počet svorkových míst	4
Počet svorkových míst na jednotlivých pólech	4
Připojovací poloha	postranní

Provedení elektrického připojení 1	Šroubové připojení
Provedení elektrického připojení 2	Šroubové připojení
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Rozměr	16 mm²
Teplotní rozsah použití, min.	250 °C
Transparentníní	Ne

Všechny typy

Všechny typy

Typ	Počet svorkových míst	Jmenovitý průřez, min.	Obj. č.	Množství	Nejm. prod. jedn.
TK 06-2	4	6 mm²	7205703	Kus	5 Kus
TK 10-2	4	10 mm²	7205705	Kus	5 Kus
TK 16-2	4	16 mm²	7205707	Kus	5 Kus

Ke stažení

Datový list TK 16-2 / 7205707 , 0.23MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Brožura Brožura – Odborníci , 2.10MB , pdf

Brožura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Schutzinstallation Brandgeprüfte Verlegesysteme , 19.95MB , pdf

Prohlášení o shodě TK 16-2 / 7205707 , 0.16MB , pdf

REACH Prohlášení o shodě TK 16-2 / 7205707 , 0.13MB , pdf

Stáhnout

RoHS Prohlášení o shodě TK 16-2 / 7205707 , 0.12MB , pdf

Stáhnout

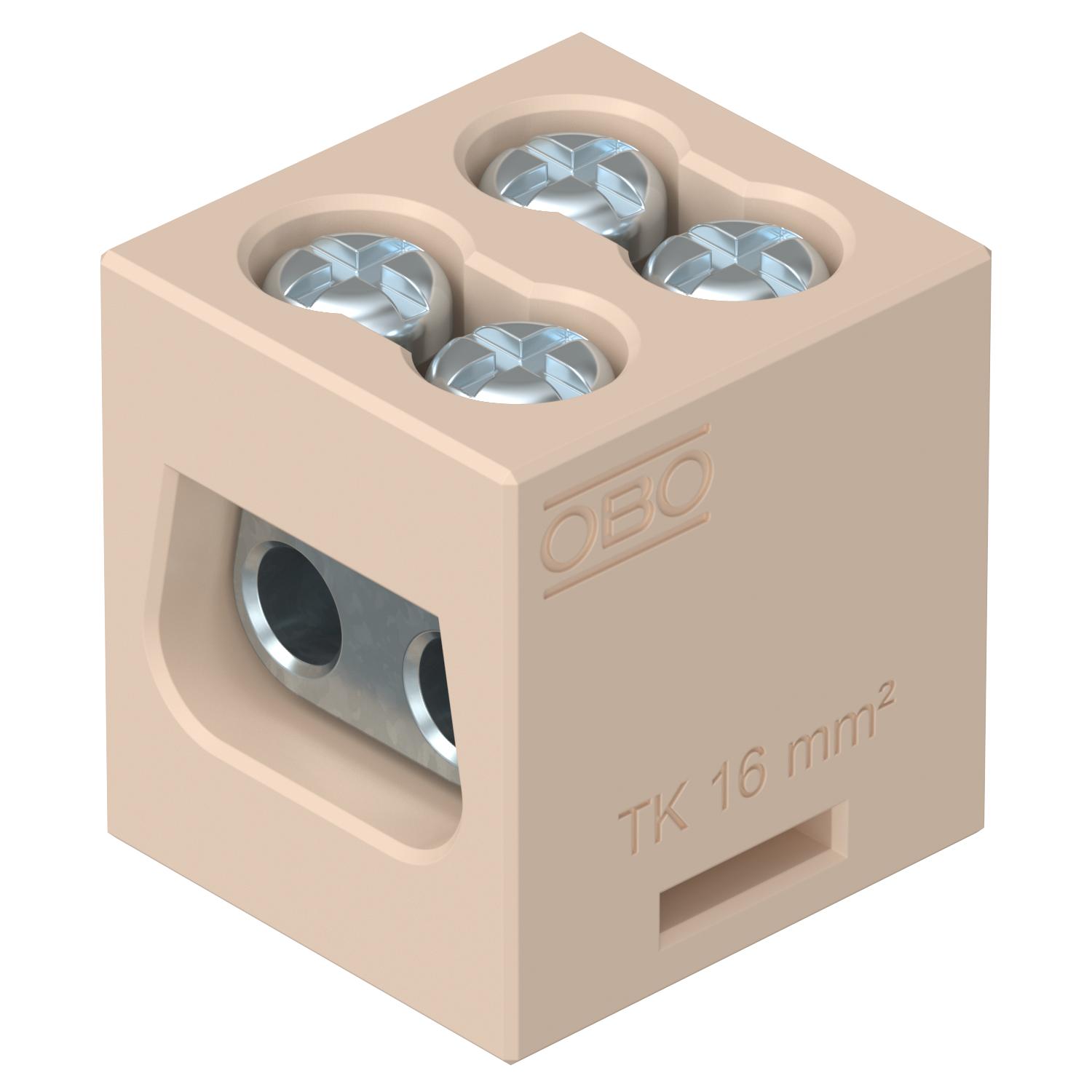

Výrobková grafika TK 16-2 / 7205707, 68.26 kB, jpg

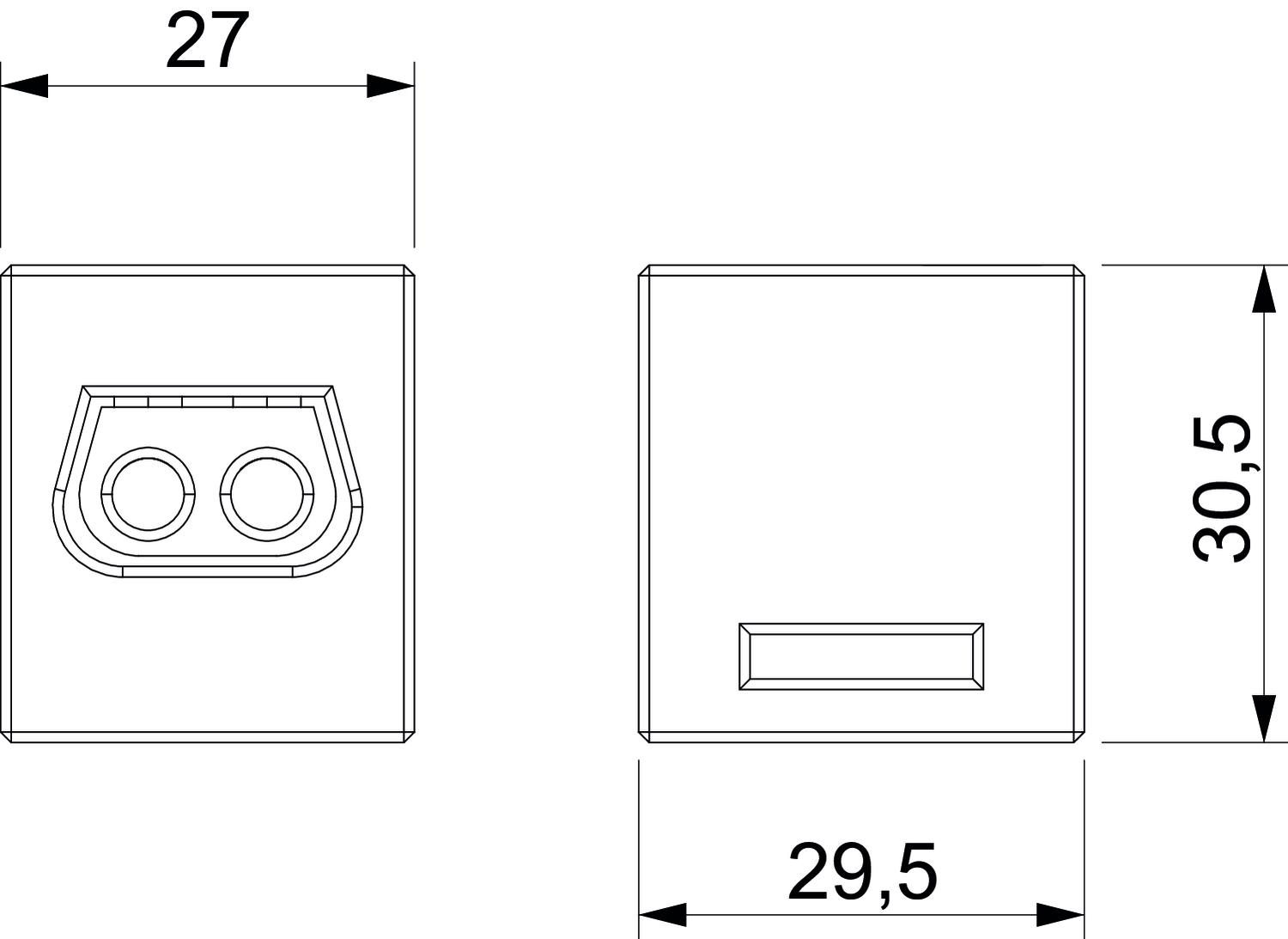

Rozměrový výkres TK 16-2 / 7205707, 62.51 kB, jpg
