Kloubová spojka A2 160 | 2,5

morepic-1

morepic-2

Kloubová spojka A2

Obj. č. 6227965 | EAN 4012195696407

Obj. č. / Typ	6227965 / WRGV 160 A2

Výška	160 mm

Tloušťka plechu	2,5 mm

Popis výrobku

Popis výrobku

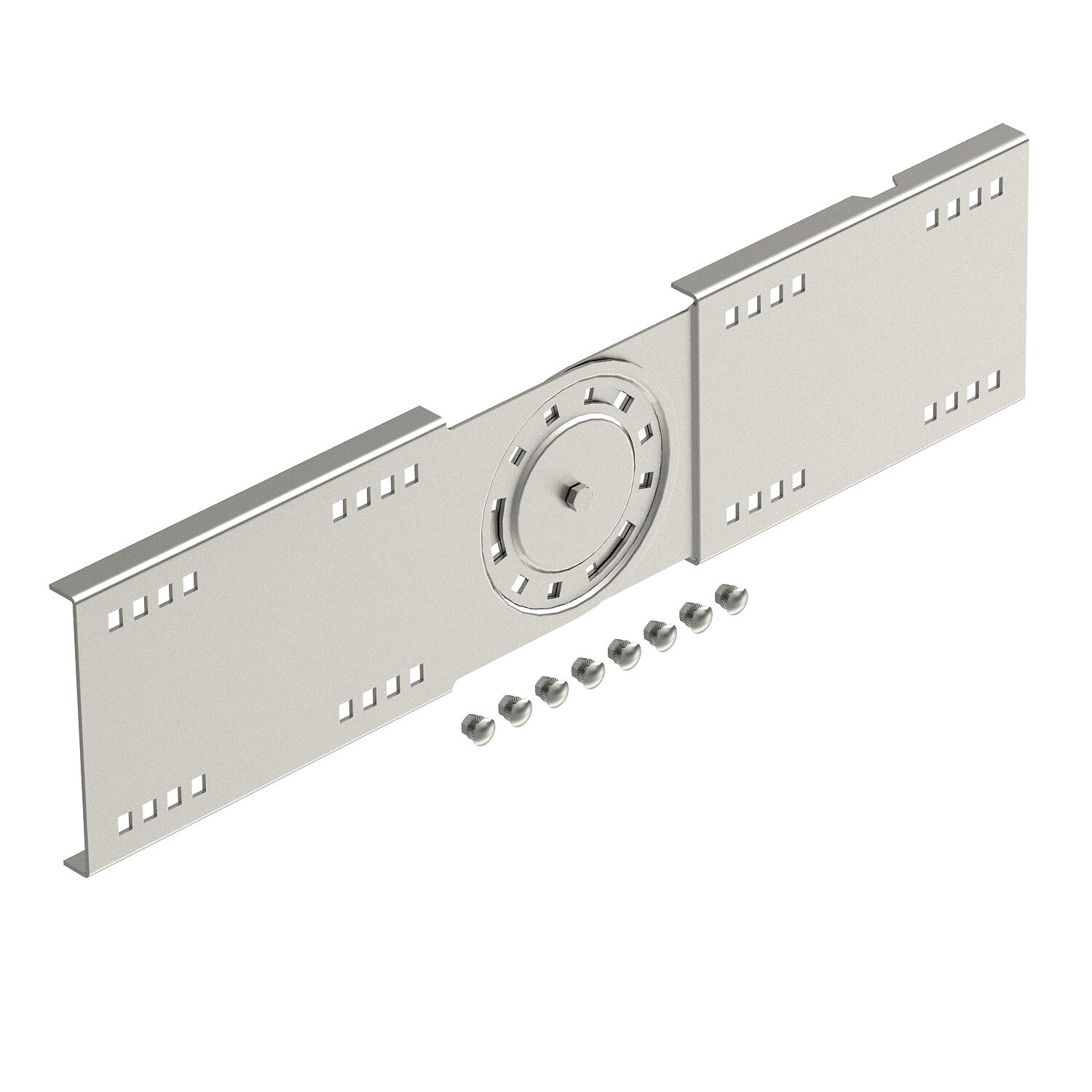

Kloubová spojka pro kabelové žlaby a žebříky pro velká rozpětí s výškou bočnice 160 mm.

Technické údaje

Rozměry

Délka	680 mm
Kloubová spojka svislá	Ano
Kloubová spojka vodorovná	Ne
Materiál	Nerez ocel, materiál 1.4307
Nerezová ocel, mořená	Ne
Povrch	Holé, dodatečně ošetřeno
Provedení	Podélné spojky
Rozměr	160x680
Šířka	20 mm

Tloušťka plechu	2,5 mm
Vhodný pro kabelový žebřík	Ano
Vhodný pro kabelový žlab	Ano
Vhodný pro mřížový žlab	Ne
Vhodný pro výšku kabelového nosného systému	160 mm
Výška	160 mm
Zachování funkčnosti	Ne
Způsob spojení	Šroubová spojka

Všechny typy

Všechny typy

Typ	Výška	Tloušťka plechu	Obj. č.	Množství	Nejm. prod. jedn.
WRGV 160 A2	160 mm	2,5 mm	6227965	Kus	2 Kus

Ke stažení

Datový list WRGV 160 A2 / 6227965 , 0.23MB , pdf

Prohlášení o shodě WRGV 160 A2 / 6227965 , 0.16MB , pdf

UK - Prohlášení shody WRGV 160 A2 / 6227965 , 0.09MB , pdf

Stáhnout

Návod k montáži Weitspannkabelleitern , 11.33MB , pdf

Návod k montáži General information on the mounting , 2.61MB , pdf

Výrobková grafika WRGV 160 A2 / 6227965, 91.88 kB, jpg

Rozměrový výkres WRGV 160 A2 / 6227965, 66.58 kB, jpg

WRGV 160 A2 / 6227965
