Koaxiální ochranný přístroj pro připojení F: zásuvka/zásuvka 1 | 130 | 185 | F

Koaxiální ochranný přístroj pro připojení F: zásuvka/zásuvka

Obj. č. 5093272 | EAN 4012195022619

Obj. č. / Typ

Počet pólů	1

Nejvyšší trvalé napětí AC	130 V

Nejvyšší trvalé napětí DC	185 V

Zástrčkový systém	F

Popis výrobku

Popis výrobku

Koaxiální přístroje k ochraně datových vedení

• Základní ochrana
• Vysoká zatížitelnost impulzními proudy 2× 2,5 kA (10/350)
• Jednoduchá montáž (zásuvkový adaptér), m = zástrčka, w = zásuvka
• Různé kombinace konektorů
• S konektorem F
• Optimální přenosové vlastnosti

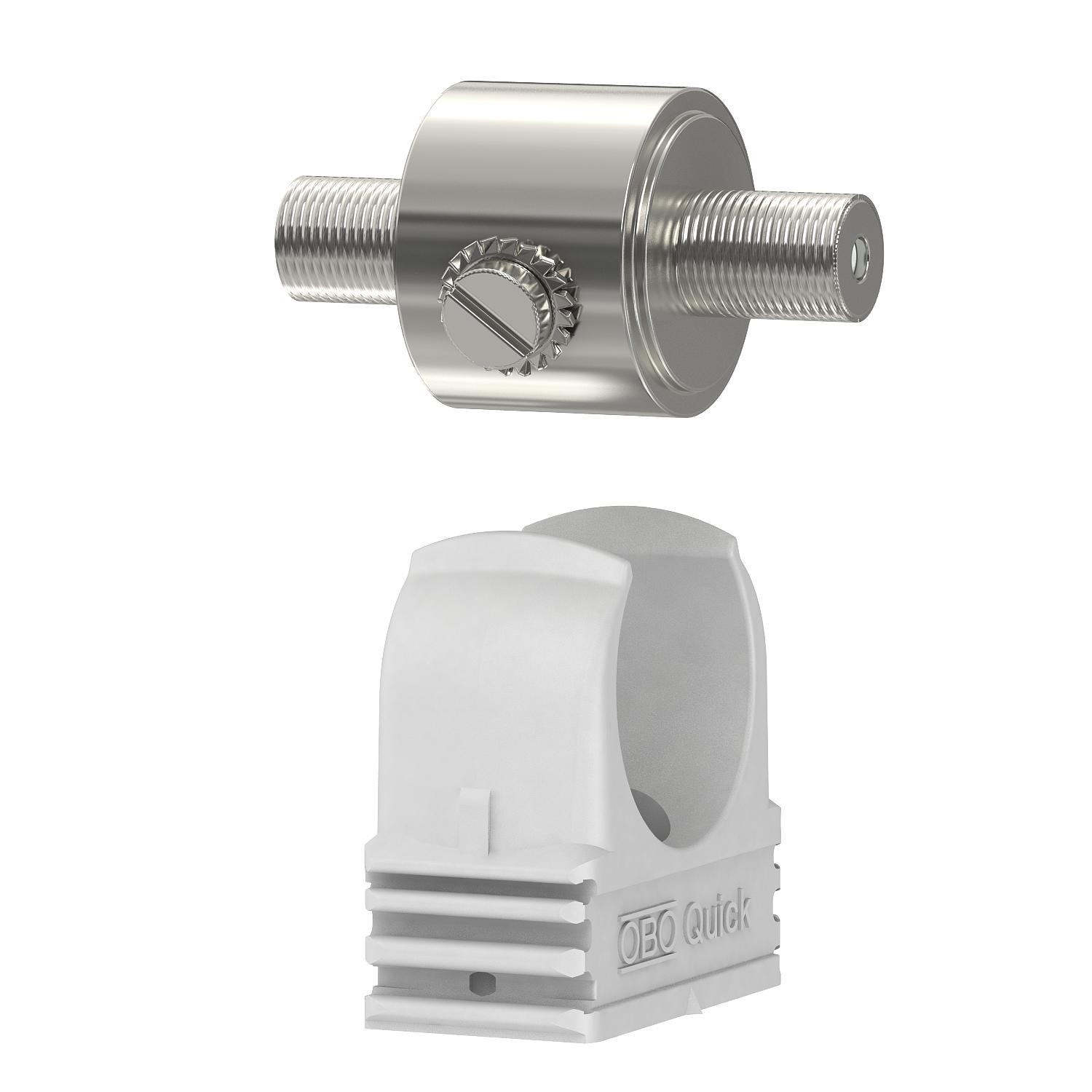

• Včetně příchytky OBO Quick M25 pro snadnou instalaci

Použití: Ochrana televizních a satelitních zařízení, multiswitchů, rádiových přijímačů a také přijímačů DVB-T(2)

Technické údaje

Technické údaje

Celkový svodový proud (10/350)	D1: 2 kA
Celkový svodový proud (8/20)	10 kA
Druh vedení pro zařízení přepěťové ochrany	Datové vedení COAX
Impulzní proud	1 kA
Izolační odpor	>1 GΩ
Jmenovitý zatěžovací proud AC	3,5 A
Jmenovitý zatěžovací proud DC	5 A
Kapacita (žíla-zem)	<20 pF
Kapacita (žíla-žíla)	<10 pF
Kategorie	Typ 1 + 2 / D1 + C2
Kontakt pro dálkovou signalizaci	Ne
LPZ	0→2
Mezní kmitočet	3400 MHz
Monitorování svodiče	Ne
Nejvyšší trvalé napětí AC	130 V
Nejvyšší trvalé napětí DC	185 V
Ochranná úroveň	<800 V
Ochranná úroveň žíla – zem	<800 V

Ochranná úroveň žíla – žíla	<800 V
Odolnost proti rázovému proudu žíla – zem	C2: 10 kV / 5 kA (8/20µs)
Odolnost proti rázovému proudu žíla – žíla	C2: 10 kV / 5 kA (8/20µs)
Počet pólů	1
Připojení stínění	Ano
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Rozměr	130V
Signalizace na přístroji	Žádná
SPD dle IEC 61643-21	Třída I + II / D1 + C2
Stínění	přímé
Stupeň krytí	IP40
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Vlnový odpor	75 Ω
Vložený útlum (insertion loss)	≤0,9 dB
Zástrčkový systém	F
Zkušební norma	IEC 61643-21
Zpětný útlum	≥14 dB
