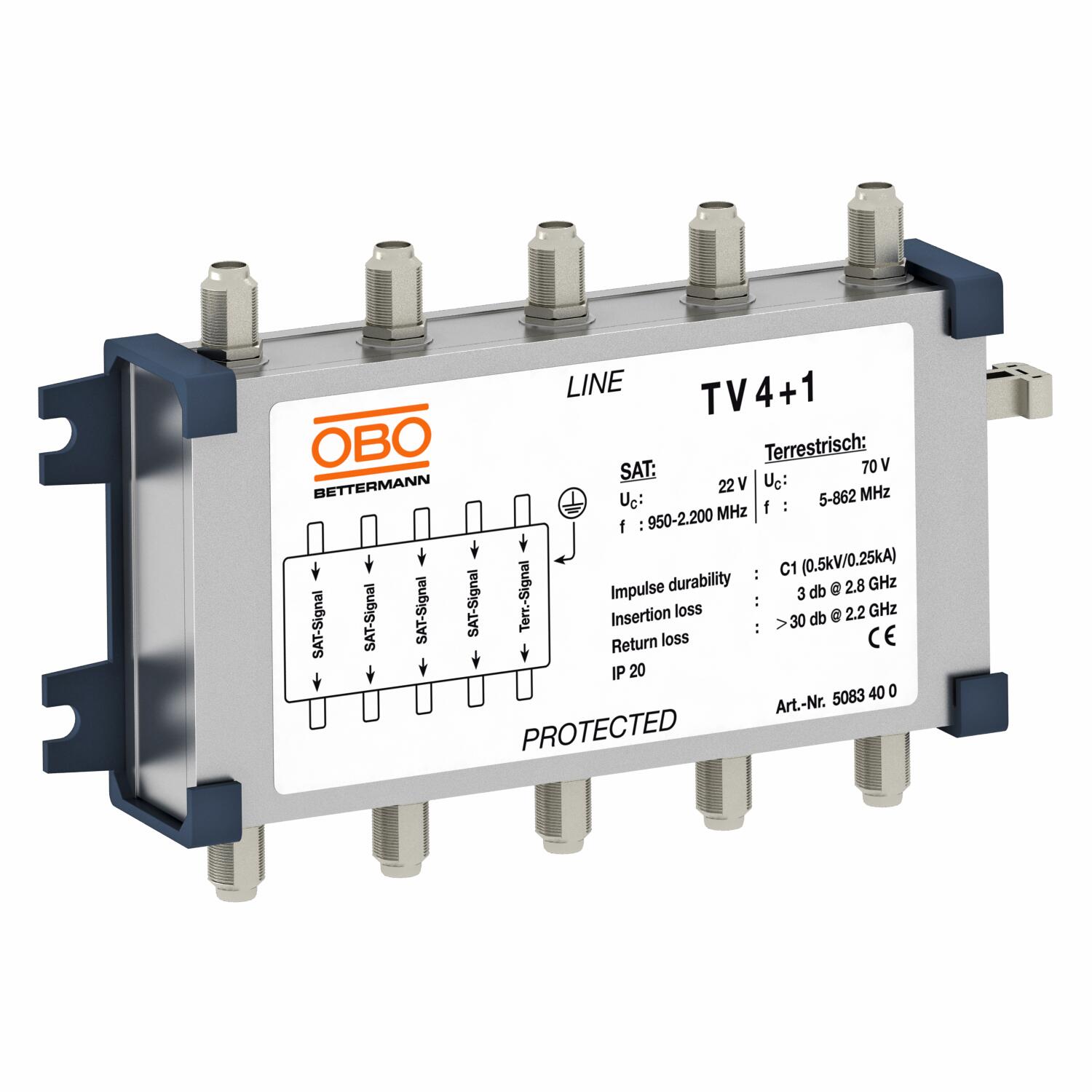

Koaxiální ochranný přístroj pro připojením N: zásuvka/zásuvka 5 | 130 | 185 | F

Koaxiální ochranný přístroj pro připojením N: zásuvka/zásuvka

Obj. č. 5083400 | EAN 4012195022978

Obj. č. / Typ	5083400 / TV 4+1

Počet pólů	5

Nejvyšší trvalé napětí AC	130 V

Nejvyšší trvalé napětí DC	185 V

Zástrčkový systém	F

Popis výrobku

Popis výrobku

Koaxiální ochrana datových vedení pro televizní přijímací zařízení

• Ochrana až čtyř satelitních vedení
• Ochrana jednoho terestrického vedení, např. DVB-T
• Jednoduchá montáž pomocí šroubů a držáku
• S konektorem F
• Optimální přenosové vlastnosti při impedanci 75 Ohm

Použití: Ochrana televizních a satelitních zařízení, multiswitchů, radiových přijímačů i přijímačů DVB-T

Technické údaje

Technické údaje

Celkový svodový proud (10/350)	5 kA
Celkový svodový proud (8/20)	0,5 kA
Doba odezvy	<1 ns
Druh vedení pro zařízení přepěťové ochrany	Datové vedení COAX
Impulzní proud	2,5 kA
Impulzní proud \| Teresterický vstup	1
Izolační odpor	>1 GΩ
Jmenovitý rázový svodový proud \| Vstupy SAT	300 A
Jmenovitý zatěžovací proud AC	1,4 A
Jmenovitý zatěžovací proud DC	2 A
Kapacita (žíla-zem)	<500 pF
Kapacita (žíla-žíla)	<500 pF
Kategorie	Typ 2 + 3 / C2 + C1
Kontakt pro dálkovou signalizaci	Ne
LPZ	1→3
Mezní kmitočet	2800 MHz
Monitorování svodiče	Ne
Nejvyšší trvalé napětí AC	130 V
Nejvyšší trvalé napětí DC	185 V
Nejvyšší trvalé napětí Uc \| Teresterický vstup	70 V
Nejvyšší trvalé napětí Uc \| vstupy SAT	22 V
Ochranná úroveň	<800 V
Ochranná úroveň žíla – zem	<800 V

Ochranná úroveň žíla – žíla	<800 V
Ochranná úroveň \| terestrický vstup při In	<500 V
Ochranná úroveň \| vstupy SAT při In	<45 V
Odolnost proti rázovému proudu žíla – zem	C2: 10 kV / 5 kA (8/20µs)
Odolnost proti rázovému proudu žíla – žíla	C2: 10 kV / 5 kA (8/20µs)
Počet pólů	5
Připojení stínění	Ano
Provedení	Jemná ochrana
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne

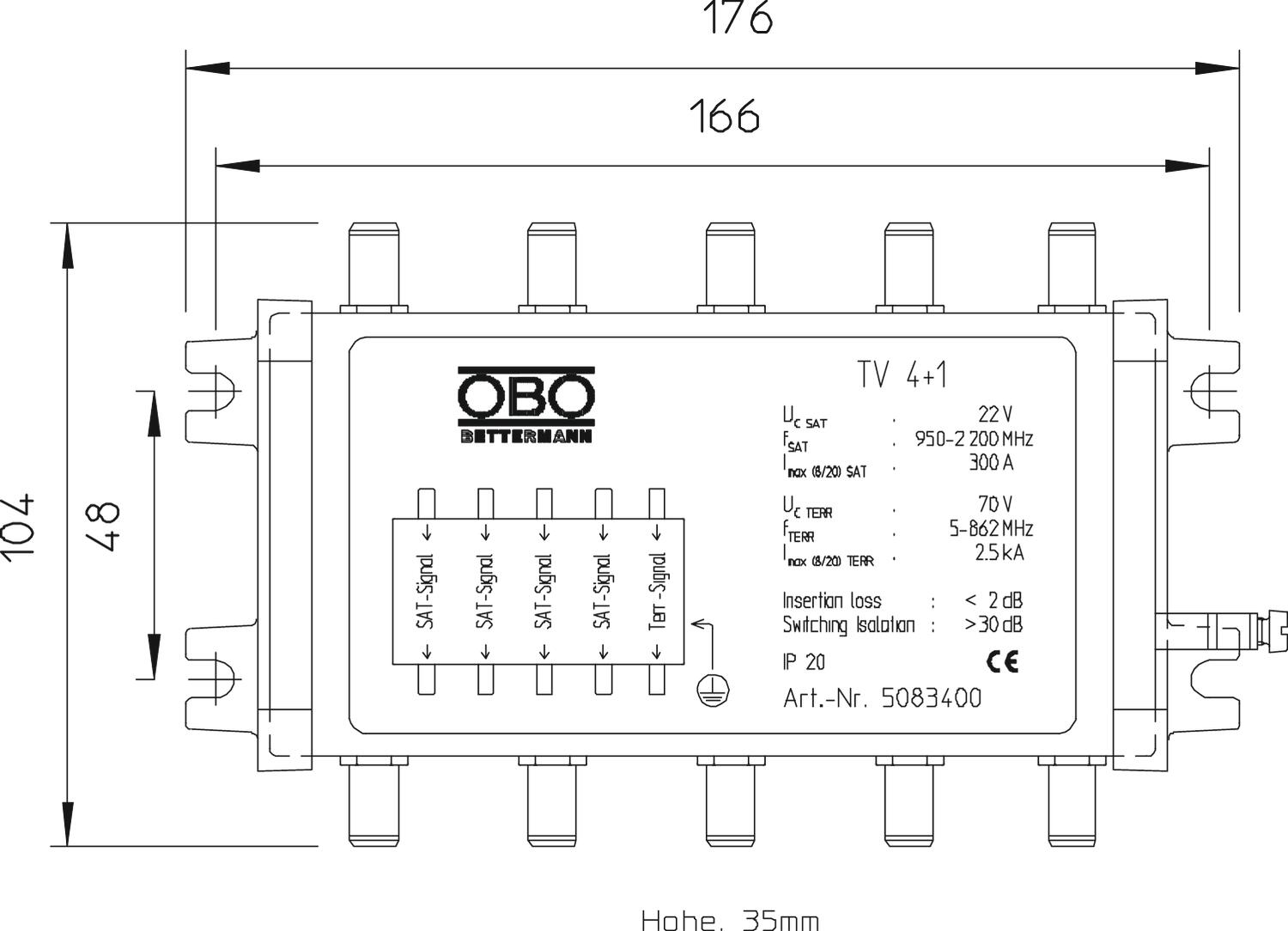

Rozměr	70V
Signalizace na přístroji	Žádná
SPD dle IEC 61643-21	Třída II + III / C2 + C1
Stínění	přímé
Stupeň krytí	IP10
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Uzemnění prostřednictvím:	Připojovací vedení
Vlnový odpor	75 Ω
Vložený útlum (insertion loss)	≤3 dB
Zástrčkový systém	F
Zkušební norma	IEC 61643-21
Zpětný útlum	>30 dB
