Kombinovaná ochrana pro dvoužilové systémy s vf aplikacemi 5 V 2 | 4 | 6 | Svorka

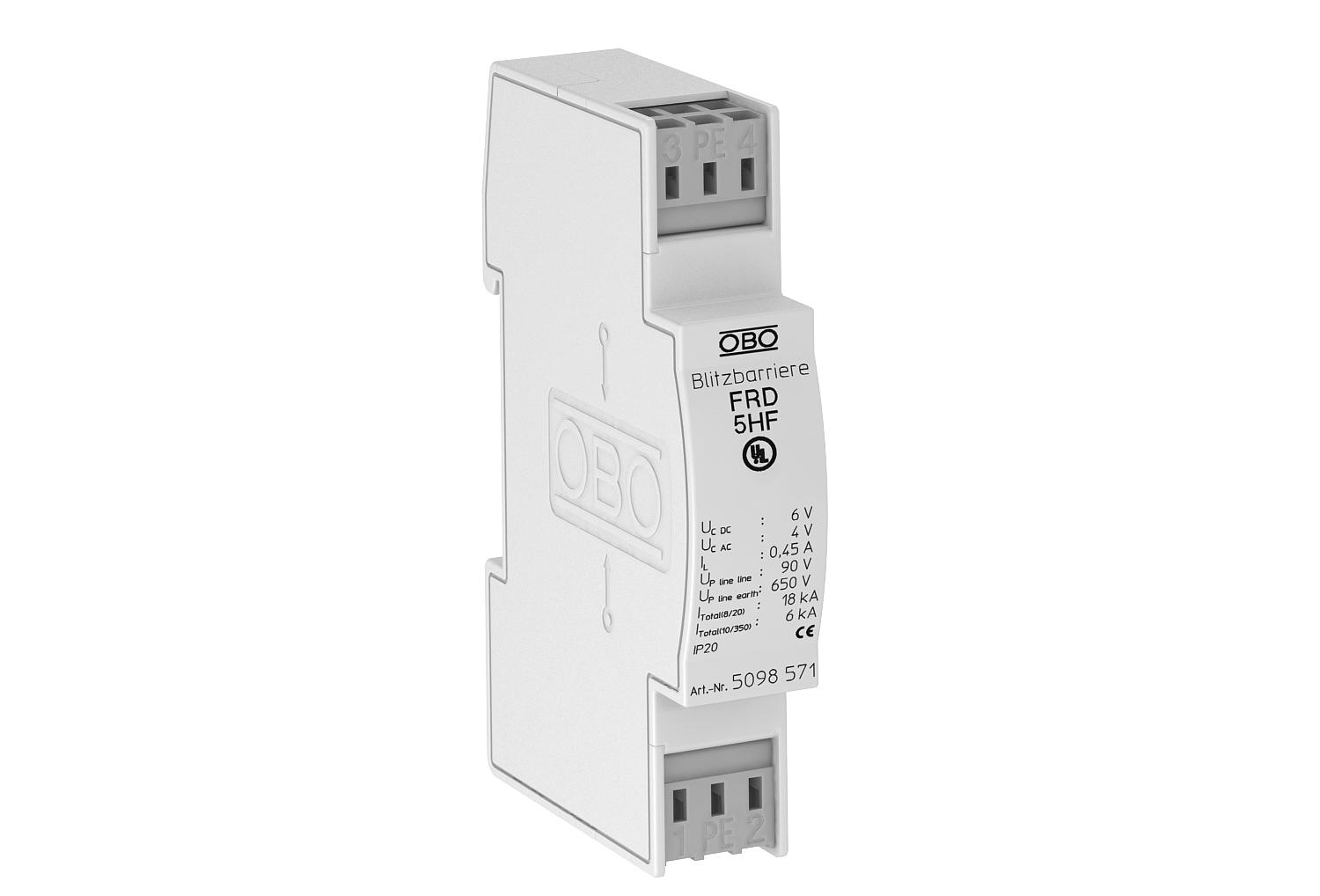

Kombinovaná ochrana pro dvoužilové systémy s vf aplikacemi 5 V

Obj. č. 5098571 | EAN 4012195578345

Obj. č. / Typ

Počet pólů	2

Nejvyšší trvalé napětí AC

Nejvyšší trvalé napětí DC

Zástrčkový systém	Svorka

Popis výrobku

Popis výrobku

Přepěťová ochrana pro použití v měřicí, řídicí a regulační technice.

• Základní, střední a jemná ochrana

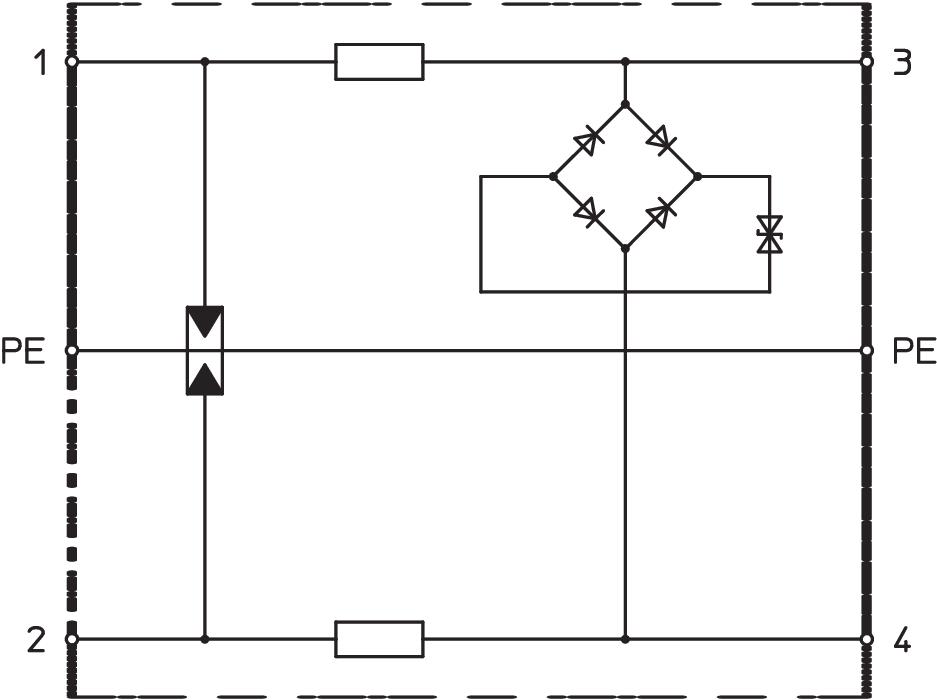

• Dvojstupňový ochranný obvod s vysokou schopností svodu bleskových proudů

• Vysoký přenosový kmitočet až 100 MHz

• Univerzální pro všechny sběrnicové systémy (například Profibus)

• Bezšroubové připojovací svorky zaručují snadnou montáž

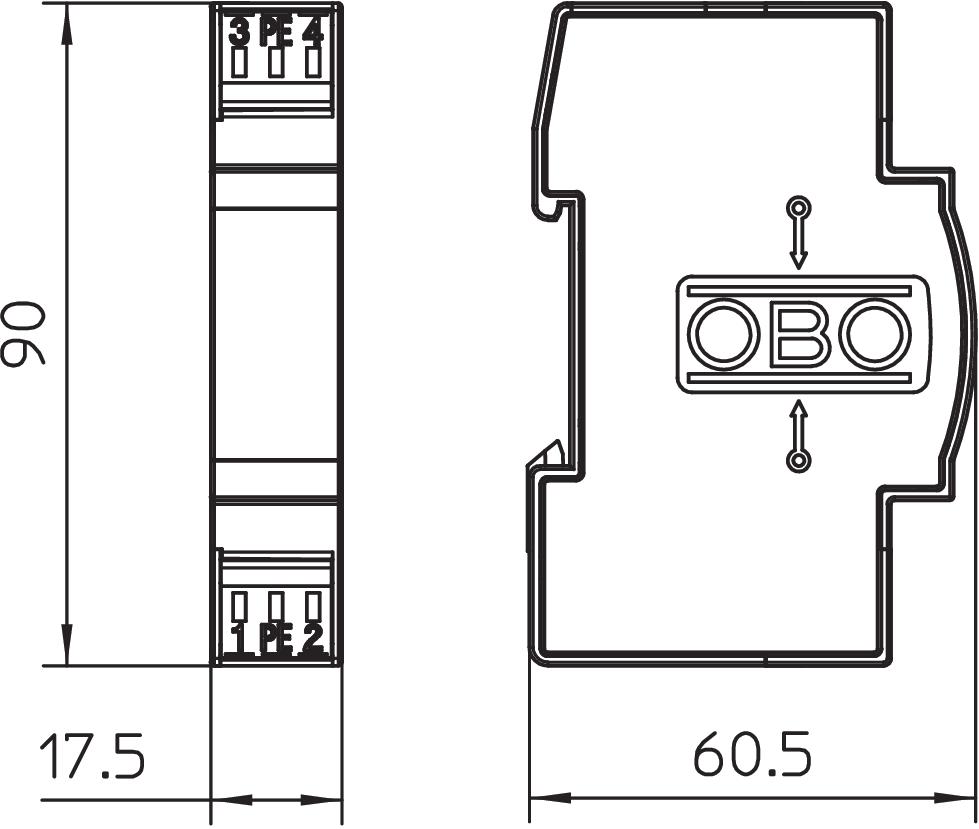

• Prostorově úsporný rozměr s modulem 17,5 mm

Použití: Univerzální použití na profilových lištách 35 mm v běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Celkový svodový proud (10/350)	D1: 6 kA
Celkový svodový proud (8/20)	18 kA
Dílčí jednotka TE (17,5 mm)	1
Impulzní proud	3 kA
Izolační odpor	>10 MΩ
Jmenovité napětí	5 V
Jmenovitý impulzní svodový proud (8/20 µs)	9 kA
Jmenovitý zatěžovací proud AC	0,32 A
Jmenovitý zatěžovací proud DC	0,45 A
Kapacita (žíla-zem)	<40 pF
Kapacita (žíla-žíla)	<40 pF
Kategorie	Typ 1 + 2 + 3 / D1 + C2 + C1
Kontakt pro dálkovou signalizaci	Ne
LPZ	0→3
Mezní kmitočet	100 MHz
Monitorování svodiče	Ne
Nejvyšší trvalé napětí AC	4 V
Nejvyšší trvalé napětí DC	6 V
Ochranná úroveň žíla – zem	<650 V
Ochranná úroveň žíla – žíla	<90 V
Odolnost proti rázovému proudu žíla – zem	C2: 18 kV / 9 kA (8/20µs)

Odolnost proti rázovému proudu žíla – žíla	C2: 18 kV / 9 kA (8/20µs)
Počet pólů	2
Připojení stínění	Ne
Připojovací průřez flexibilních vodičů, max.	2,5 mm²
Připojovací průřez flexibilních vodičů, min.	0,14 mm²
Připojovací průřez laněných vodičů, max.	2,5 mm²
Připojovací průřez laněných vodičů, min.	0,14 mm²
Připojovací průřez pevných vodičů, max.	2,5 mm²
Připojovací průřez pevných vodičů, min.	0,14 mm²
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Rozměr	5V AC
Schválení	UL
Sériový odpor jednotlivých žil	2,2 Ω ± 10 %
SPD dle IEC 61643-21	Třída I + II + III / D1 + C2 + C1
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Uzemnění prostřednictvím:	Svorka
Vložený útlum (insertion loss)	≤3 dB
Zástrčkový systém	Svorka
Zkušební norma	IEC 61643-21
