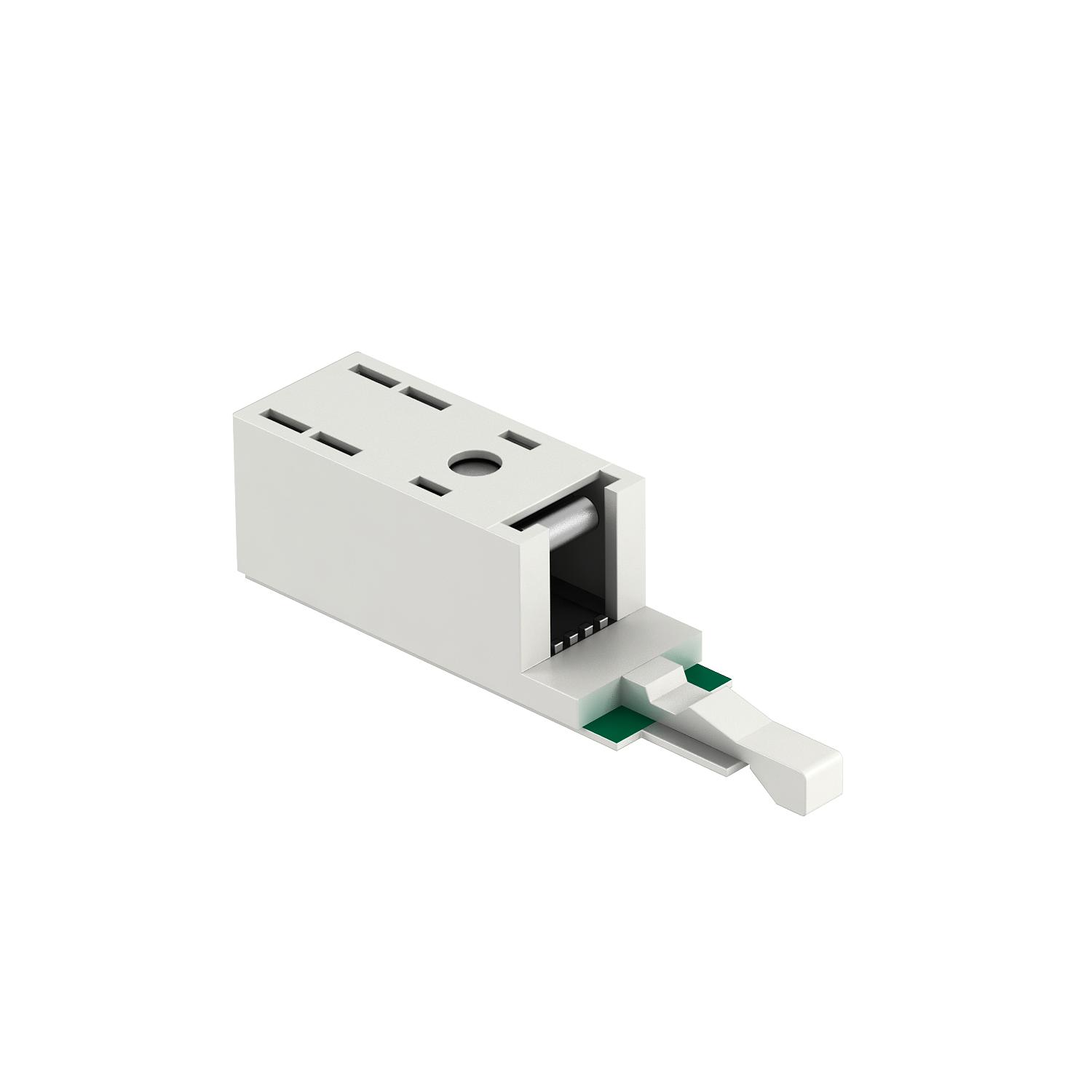

Kombinovaný ochranný přístroj LSA BF 180

Obj. č. 5084024 | EAN 4012195525370

Obj. č. / Typ	5084024 / LSA-BF-180

Počet pólů	2

Provedení	Základní a jemná ochrana

Nejvyšší trvalé napětí AC	120 V

Nejvyšší trvalé napětí DC	180 V

Zástrčkový systém	Ostatní

Popis výrobku

Popis výrobku

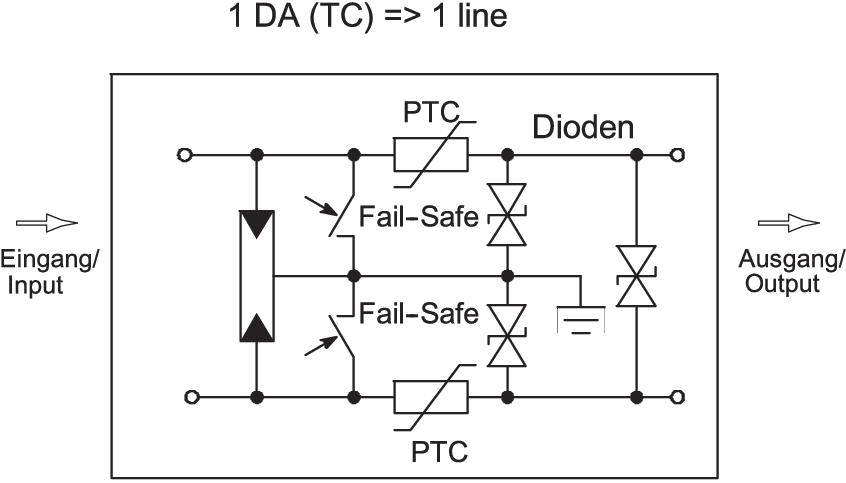

LSA- základní a jemná ochrana pro použití v MaR systémech

• Základní a jemná ochrana
• Hrubá ochrana pomocí Fail-Safe technologie.

• S ochrannými prvky PTC proti nadproudu.

• Max. napětí: 180 V

Použití: Přímo na LSA-Plus oddělovací nebo připojovací lištu LSA-Plus (např. OBO LSA-A-LEI (5084 00 8) nebo OBO LSA-T-LEI (5084 01 2), stejně jako OBO LSA-E (5084 03 2))

Kombinovaný ochranný přístroj pro jeden pár žil

Technické údaje

Technické údaje

Celkový svodový proud (10/350)	0,5 kA
Celkový svodový proud (8/20)	5 kA
Druh vedení pro zařízení přepěťové ochrany	Telekomunikační vedení
Izolační odpor	> 1 GΩ
Jmenovitý zatěžovací proud AC	0,08 A
Jmenovitý zatěžovací proud DC	0,12 A
Kapacita (žíla-zem)	< 50 pF
Kapacita (žíla-žíla)	< 50 pF
Kategorie	Typ 1 + 2 + 3 / D1 + C2 + C1
LPZ	0→3
Nejvyšší trvalé napětí AC	120 V
Nejvyšší trvalé napětí DC	180 V
Ochranná úroveň žíla – zem	<300 V

Ochranná úroveň žíla – žíla	<300 V
Odolnost proti rázovému proudu žíla – zem	C2: 5 kV / 2,5 kA (8/20µs)
Odolnost proti rázovému proudu žíla – žíla	C2: 5 kV / 2,5 kA (8/20µs)
Počet pólů	2
Provedení	Základní a jemná ochrana

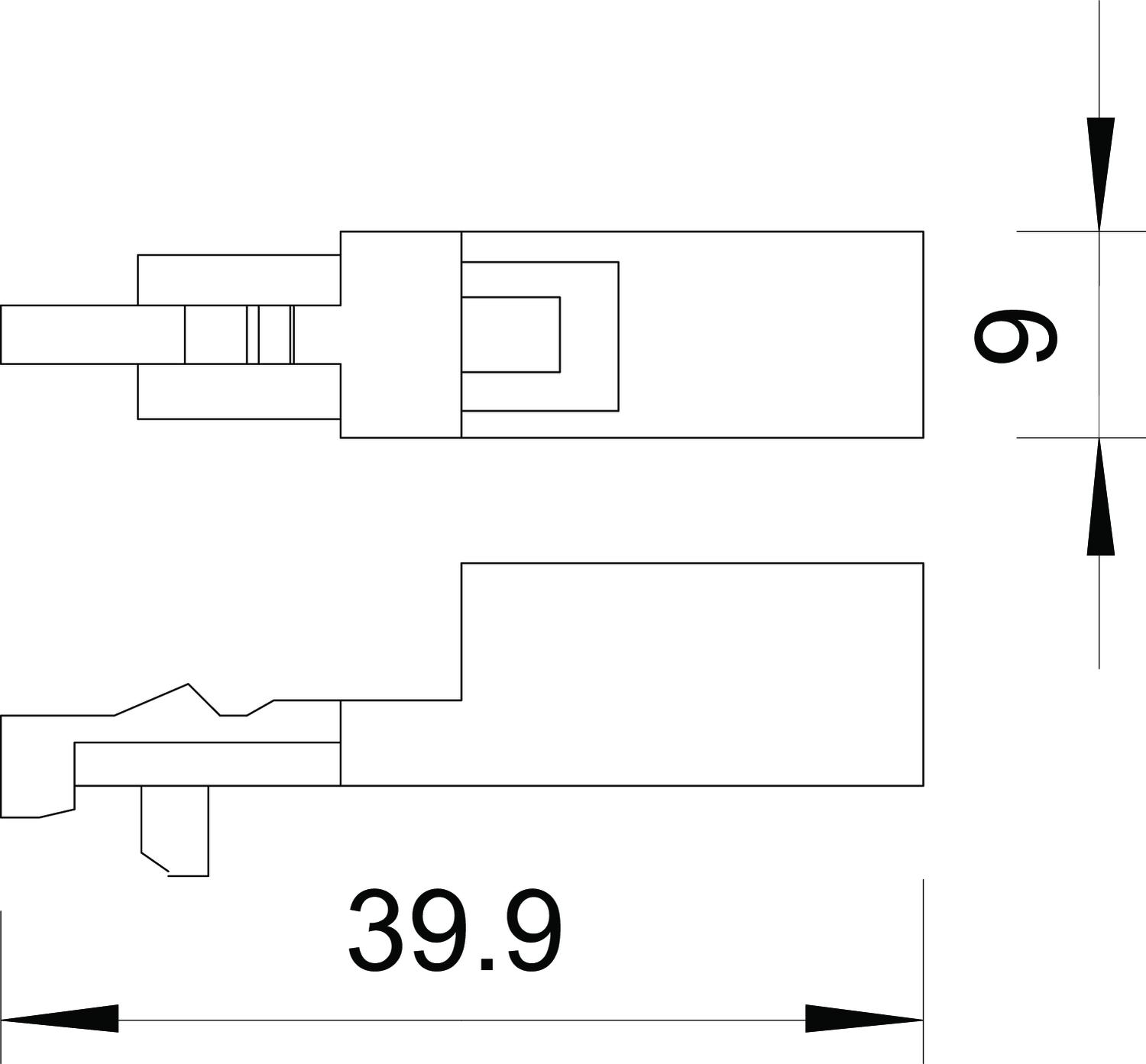

Rozměr	180V
Sériový odpor jednotlivých žil	10 Ω ± 10 %
SPD dle IEC 61643-21	Třída I + II + III / D1 + C2 + C1
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Zástrčkový systém	Ostatní
Zkušební norma	IEC 61643-21
