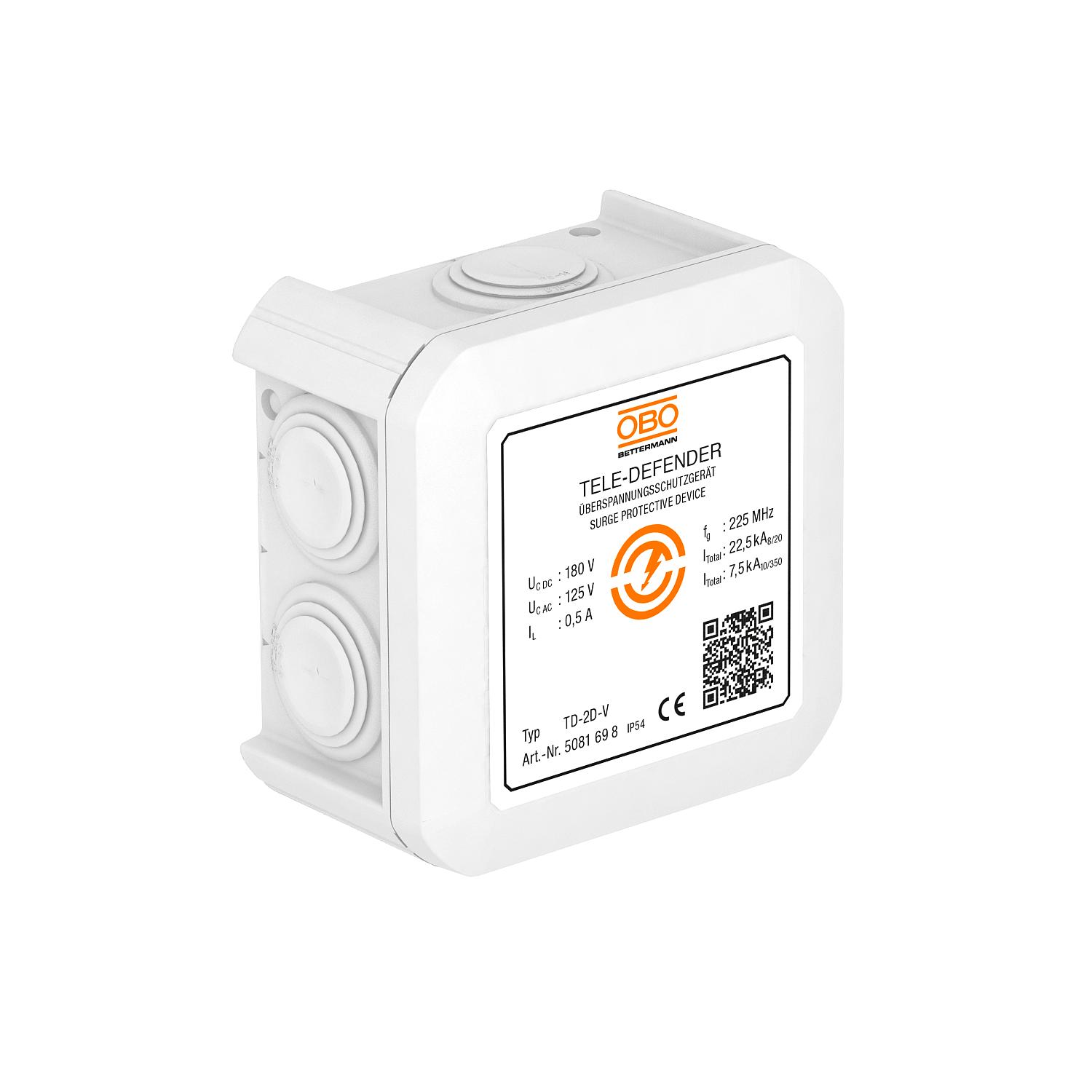

Kombinovaný ochranný přístroj TD-2D-V pro systémy VDSL

Obj. č. 5081698 | EAN 4012196427444

Obj. č. / Typ	5081698 / TD-2D-V

Počet pólů	2

Nejvyšší trvalé napětí AC	125 V

Nejvyšší trvalé napětí DC	180 V

Zástrčkový systém	Svorka

Popis výrobku

Popis výrobku

Přístroj pro ochranu datových vedení telekomunikačních zařízení

• Nízká ochranná úroveň při vysokém proudovém zatížení
• Svorky „Push-In“ zajišťují rychlou instalaci
• Šířka pásma optimalizována pro bezpečný přenos do 225 MHz
• Montáž na omítku

Použití: Ideální pro systémy DSL, přípojky IP, ISDN nebo analogové
telekomunikační systémy

Technické údaje

Technické údaje

Barva	bílá
Celkový svodový proud (10/350)	D1: 7,5 kA
Celkový svodový proud (8/20)	22,5 kA
Druh vedení pro zařízení přepěťové ochrany	Telekomunikační vedení
Impulzní proud	2,5 kA
Izolační odpor	>10 MΩ
Jmenovitý zatěžovací proud AC	0,35 A
Jmenovitý zatěžovací proud DC	0,5 A
Kapacita (žíla-zem)	<20 pF
Kapacita (žíla-žíla)	<10 pF
Kategorie	Typ 1 + 2 + 3 / D1 + C2 + C1
Kontakt pro dálkovou signalizaci	Ne
LPZ	0→3
Materiál	Plast
Mezní kmitočet	225 MHz
Monitorování svodiče	Ne
Nejvyšší trvalé napětí AC	125 V
Nejvyšší trvalé napětí DC	180 V
Ochranná úroveň žíla – zem	<600 V
Ochranná úroveň žíla – žíla	<350 V
Odolnost proti rázovému proudu žíla – zem	C2: 15 kV / 7,5 kA (8/20µs)

Odolnost proti rázovému proudu žíla – žíla	C2: 15 kV / 7,5 kA (8/20µs)
Počet pólů	2
Připojení stínění	Ano
Připojovací průřez flexibilních vodičů, max.	1 mm²
Připojovací průřez flexibilních vodičů, min.	0,14 mm²
Připojovací průřez laněných vodičů, max.	1 mm²
Připojovací průřez laněných vodičů, min.	0,14 mm²
Připojovací průřez pevných vodičů, max.	1,5 mm²
Připojovací průřez pevných vodičů, min.	0,08 mm²
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Rozměr	180V
Sériový odpor jednotlivých žil	2,2 Ω ± 5 %
Signalizace na přístroji	bez
SPD dle IEC 61643-21	Třída I + II + III / D1 + C2 + C1
Stínění	přímé
Stupeň krytí	IP54
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Vložený útlum (insertion loss)	≤3 dB
Zástrčkový systém	Svorka
Zkušební norma	IEC 61643-21
