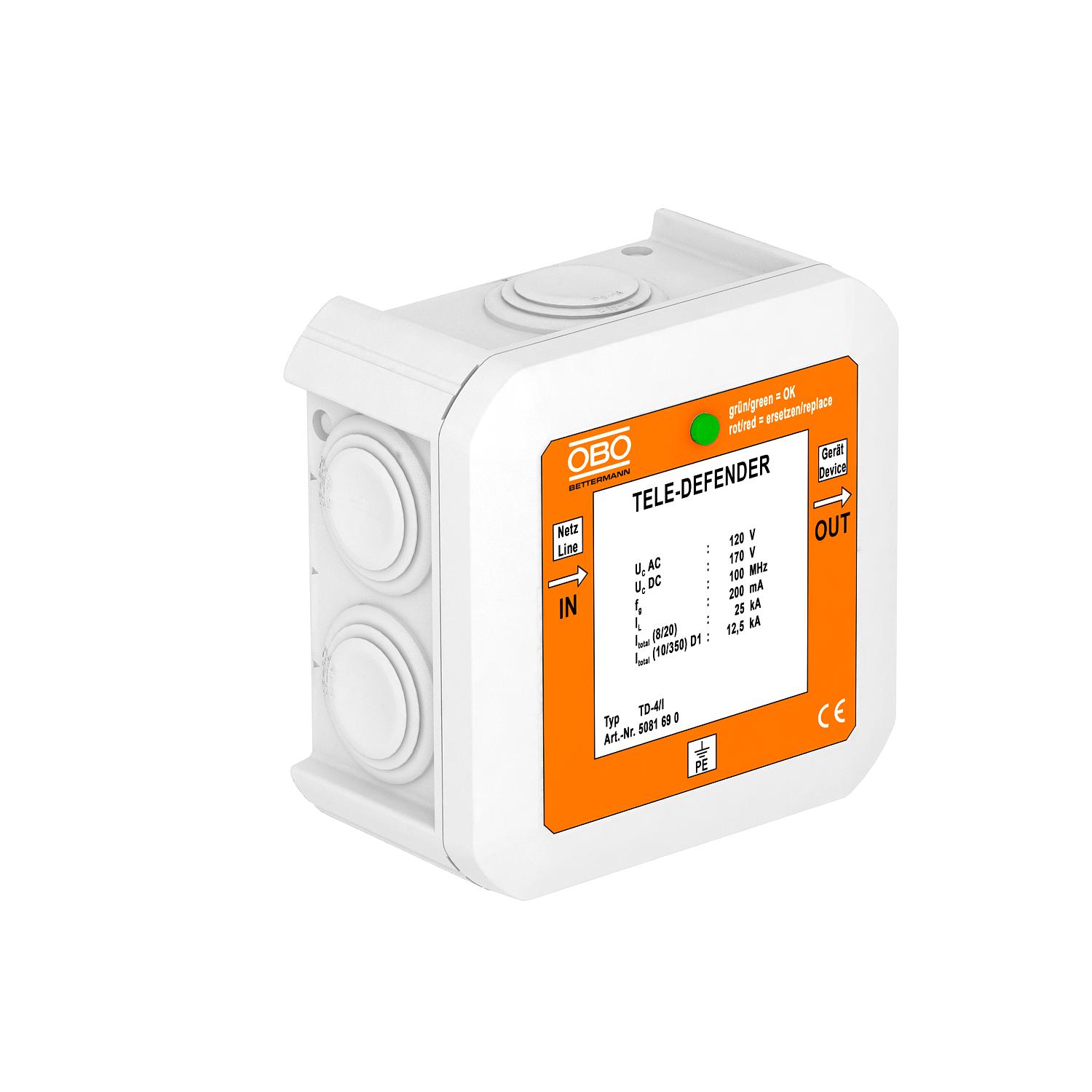

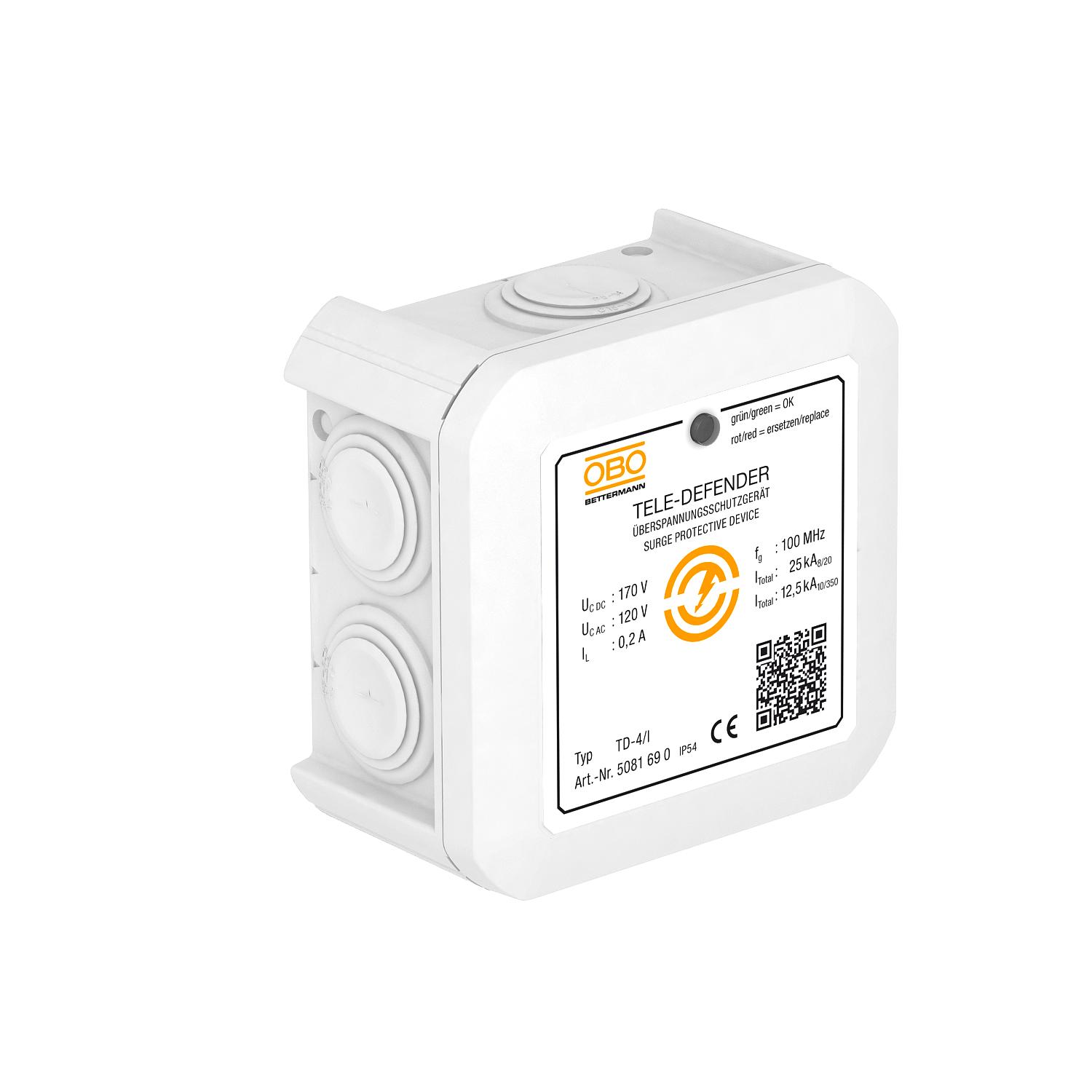

Kombinovaný ochranný přístroj TD-4/I pro systémy ISDN a DSL

Obj. č. 5081690 | EAN 4012196034352

Obj. č. / Typ	5081690 / TD-4/I

Počet pólů	4

Nejvyšší trvalé napětí AC	120 V

Nejvyšší trvalé napětí DC	170 V

Zástrčkový systém	RJ11

Popis výrobku

Popis výrobku

Přístroj pro ochranu datových vedení telekomunikačních zařízení

• Nízká ochranná úroveň při vysokém proudovém zatížení
• Svorky „Push-In“ zajišťují rychlou instalaci
• Šířka pásma optimalizována pro bezpečný přenos
• Montáž na omítku
• Optická indikace funkčnosti

Použití: Systémy DSL, ISDN nebo analogové telekomunikační systémy

Technické údaje

Technické údaje

Barva	bílá
Celkový svodový proud (10/350)	D1: 12,5 kA
Celkový svodový proud (8/20)	25 kA
Druh vedení pro zařízení přepěťové ochrany	Telekomunikační vedení
Impulzní proud	2,5 kA
Izolační odpor	>1 MΩ
Jmenovitý zatěžovací proud AC	0,14 A
Jmenovitý zatěžovací proud DC	0,2 A
Kapacita (žíla-zem)	<10 pF
Kapacita (žíla-žíla)	<50 pF
Kategorie	Typ 1 + 2 + 3 / D1 + C2 + C1
Kontakt pro dálkovou signalizaci	Ne
LPZ	0→3
Materiál	Plast
Mezní kmitočet	100 MHz
Monitorování svodiče	Ne
Nejvyšší trvalé napětí AC	120 V
Nejvyšší trvalé napětí DC	170 V
Ochranná úroveň stínění – zem (S-PE)	850 V
Ochranná úroveň žíla – zem	<650 V
Ochranná úroveň žíla – žíla	<300 V
Odolnost proti rázovému proudu žíla – zem	C2: 18 kV / 9 kA (8/20µs)

Odolnost proti rázovému proudu žíla – žíla	C2: 18 kV / 9 kA (8/20µs)
Počet pólů	4
Připojení stínění	Ano
Připojovací průřez flexibilních vodičů, max.	0,75 mm²
Připojovací průřez flexibilních vodičů, min.	0,14 mm²
Připojovací průřez laněných vodičů, max.	0,75 mm²
Připojovací průřez laněných vodičů, min.	0,14 mm²
Připojovací průřez pevných vodičů, max.	0,75 mm²
Připojovací průřez pevných vodičů, min.	0,14 mm²
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Rozměr	170V
Sériový odpor jednotlivých žil	9 Ω ± 10 %
Signalizace na přístroji	Opticky
SPD dle IEC 61643-21	Třída I + II + III / D1 + C2 + C1
Stínění	nepřímé
Stupeň krytí	IP54
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Vložený útlum (insertion loss)	≤3 dB
Zástrčkový systém	RJ11
Zkušební norma	IEC 61643-21
