Kombinovaný ochranný přístroj TELE 4-C pro ISDN RJ-11 4 | Kombinovaná ochrana, 4 žíly | 120 | 170 | RJ11

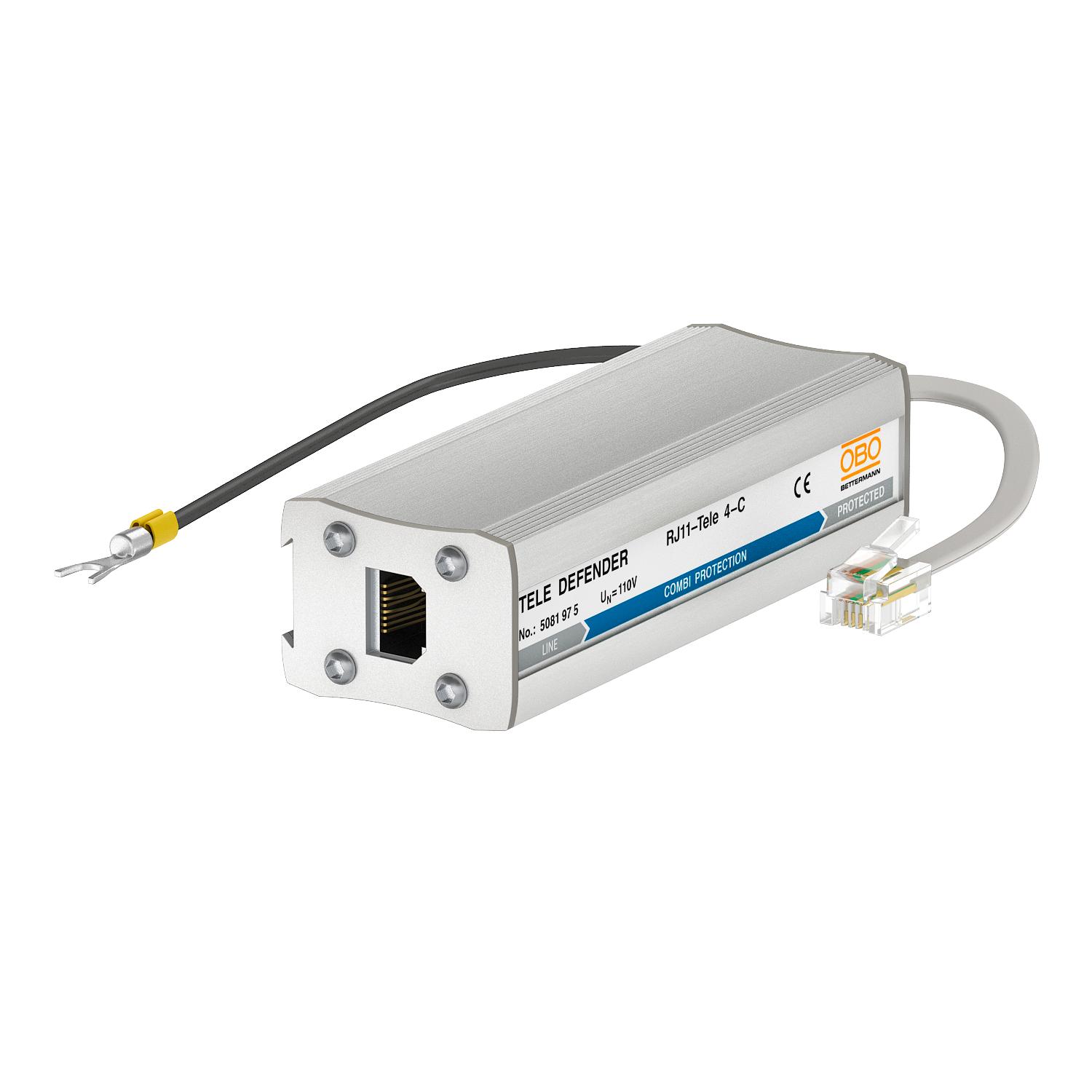

Kombinovaný ochranný přístroj TELE 4-C pro ISDN RJ-11

Obj. č. 5081975 | EAN 4012196415656

Obj. č. / Typ	5081975 / RJ11-TELE 4-C

Počet pólů	4

Provedení	Kombinovaná ochrana, 4 žíly

Nejvyšší trvalé napětí AC	120 V

Nejvyšší trvalé napětí DC	170 V

Zástrčkový systém	RJ11

Popis výrobku

Popis výrobku

Přístroj pro ochranu datových vedení v analogových telekomunikačních systémech

• V hliníkovém pouzdře

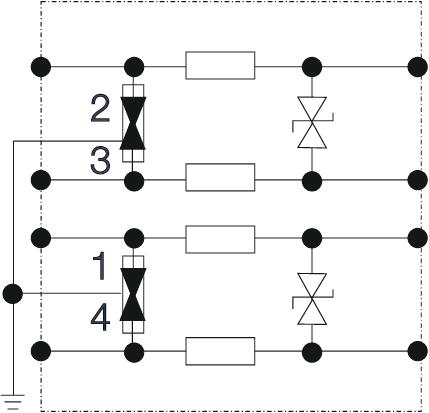

• S dvojstupňovým ochranným obvodem
• Jednoduchá montáž
• Vč. připojovacího vedení 150 mm se zástrčkami RJ-11, resp. RJ-45
• Optimalizovaná šířka pásma pro TK systémy
• Montáž na profilovou lištu pomocí příslušenství DLS-BS (5082 38 2)

Použití: pro analogové telekomunikační systémy
• V hliníkovém pouzdře
• Jednoduchá montáž na profilovou lištu nebo na koncové zařízení
• Vč. připojovacího vedení 150 mm se zástrčkami RJ-11
• Optimalizovaná šířka pásma pro TK systémy

Technické údaje

Technické údaje

Celkový svodový proud (10/350)	1,5 kA
Celkový svodový proud (8/20)	4 kA
Druh vedení pro zařízení přepěťové ochrany	Telekomunikační vedení
Izolační odpor	> 34 MΩ
Jmenovitý zatěžovací proud AC	0,2 A
Jmenovitý zatěžovací proud DC	0,3 A
Kapacita (žíla-zem)	<20 pF
Kapacita (žíla-žíla)	<500 pF
Kategorie	Typ 1 + 2 + 3 / D1 + C2 + C1
LPZ	0→3
Mezní kmitočet	12 MHz
Nejvyšší trvalé napětí AC	120 V
Nejvyšší trvalé napětí DC	170 V
Ochranná úroveň žíla – zem	<600 V
Ochranná úroveň žíla – zem při 1 kV/µs (C3)	<245
Ochranná úroveň žíla – žíla	<300 V

Odolnost proti rázovému proudu žíla – zem	C2: 2 kV / 1 kA (8/20)
Odolnost proti rázovému proudu žíla – žíla	C1: 1 kV / 0,5 kA (8/20)
Počet pólů	4
Provedení	Kombinovaná ochrana, 4 žíly
Rozměr	170V
Sériový odpor jednotlivých žil	8,2 Ω ± 10 %
Signalizace na přístroji	bez
SPD dle IEC 61643-21	Třída I + II + III / D1 + C2 + C1
Stupeň krytí	IP40
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Uzemnění prostřednictvím:	Připojovací vedení
Vložený útlum (insertion loss)	≤3 dB
Zástrčkový systém	RJ11
Zkušební norma	IEC 61643-21
