Kombinovaný svodič 1 pólový NPE N/PE | 255 | IP20

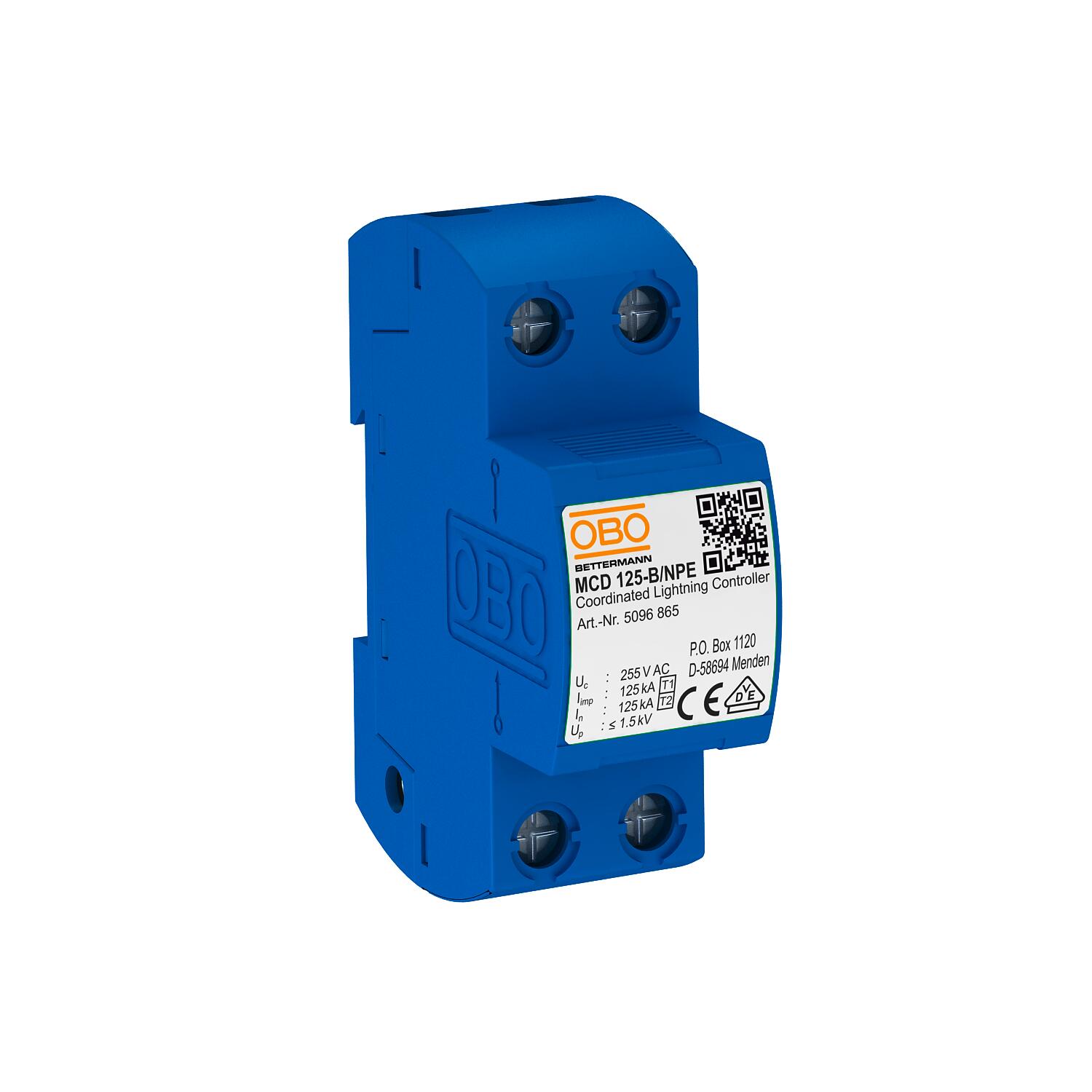

Kombinovaný svodič 1 pólový NPE

Obj. č. 5096865 | EAN 4012195541394

Obj. č. / Typ	5096865 / MCD 125-B NPE

Provedení pólů	N/PE

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Kombinovaný svodič typu 1 + 2, N-PE pro použití v sítích TN-S a TT.

MCD 125-B/NPE: Koordinované N-PE jiskřiště typ 1+2 podle EN 61643-11. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. VDE 0185-305.

• Svodová schopnost svodiče 125 kA (10/350 µs)
• Včetně krytek konektorů pro identifikaci připojení
• Úroveň ochrany < 1,5 kV, umožňuje ochranu přístrojů
• Zapouzdřené, nevyfukující jiskřiště

Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem třídy I až IV.

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	125 kA
Bleskový proud (10/350) [celkem]	125 kA
Dálková signalizace	Ne

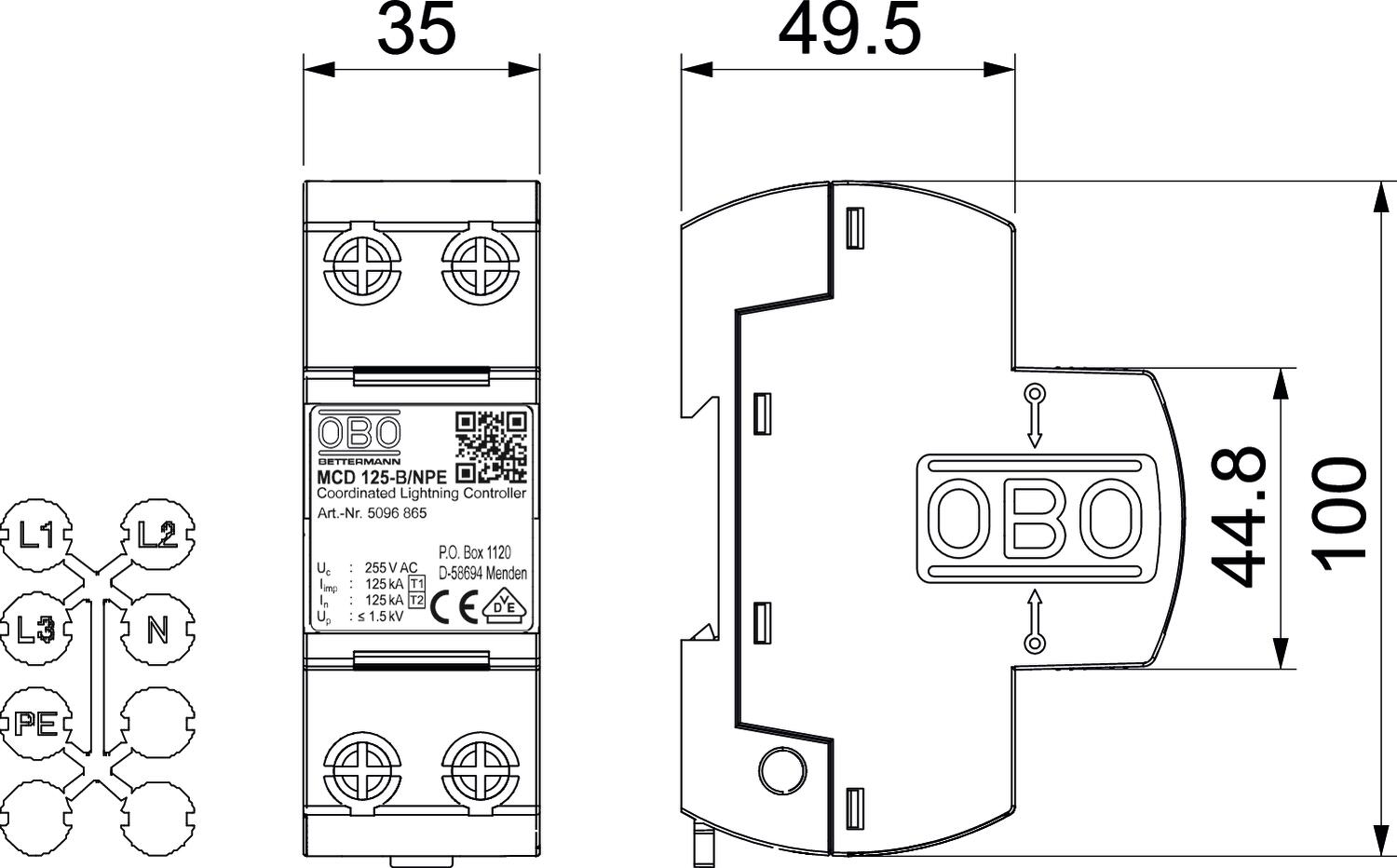

Délka	100 mm
Doba odezvy	<100 ns
Jiný tvar sítě	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	125 kA
Jmenovitý impulzní svodový proud (8/20 µs) [N-PE]	125 kA
LPZ	0→2
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	255 V
OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	125 A
Počet pólů	1
Provedení pólů	N/PE
Provedení	1-pólový; 255 V
Provozní teplota, max.	85 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	50 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	10 mm²
Rázový svodový proud (8/20 µs) [celkový]	125 kA

Rozměr	255V
Schopnost zhášení následného proudu (ef.) [N-PE]	0,1 kA
Schválení	VDE
Signalizace na přístroji	Žádná
Šířka	35 mm
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20
Tvar sítě	ostatní
Tvar sítě DC	Ne
Tvar sítě IT	Ne
Tvar sítě TN	Ano
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vyfukující	Ne
Výška	69 mm
Zkušební třída typu 1	Ano
Zkušební třída typu 2	Ano
Způsob montáže	Profilová lišta 35 mm
