Kombinovaný svodič 1 pólový s indikací funkce 1 | 255 | IP20

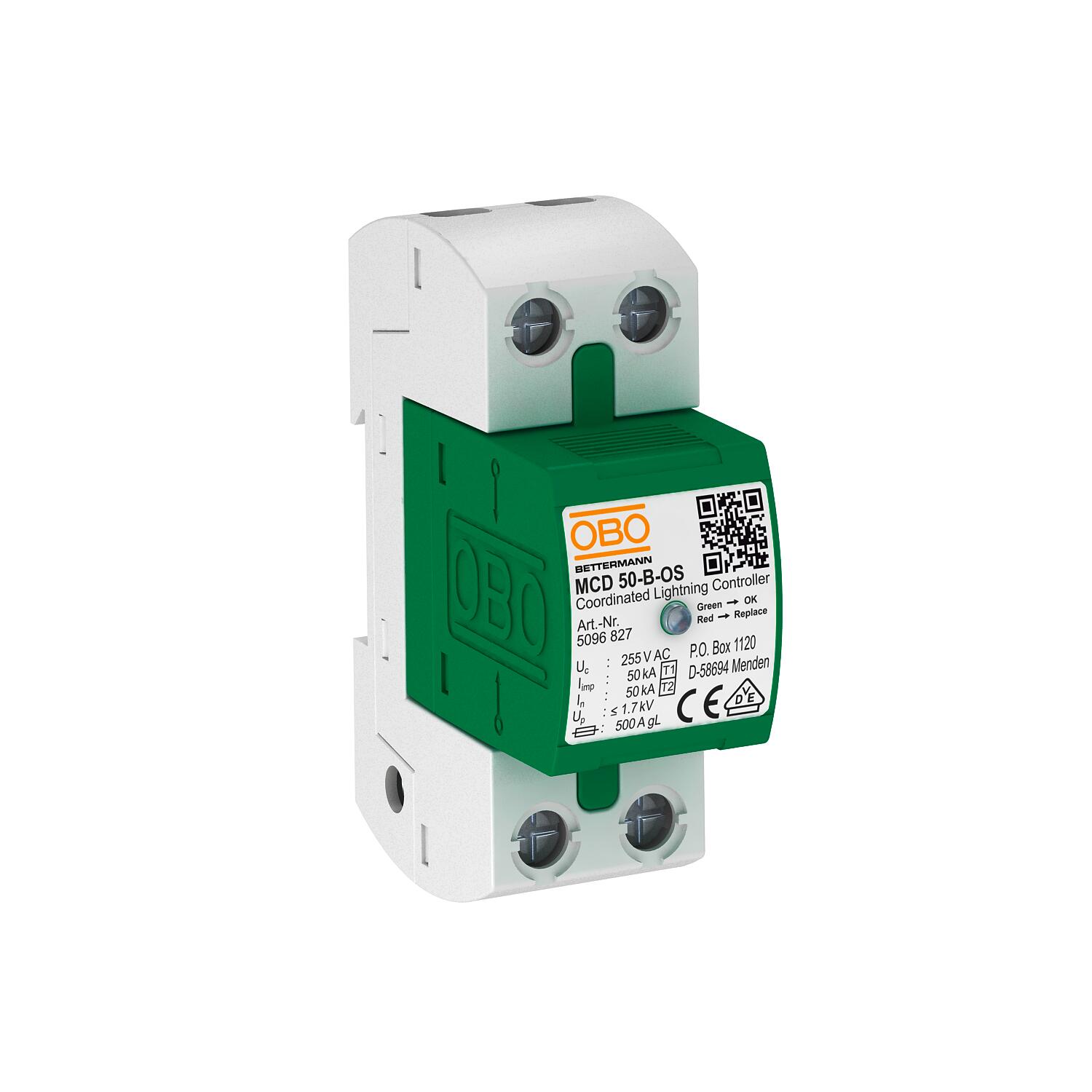

Kombinovaný svodič 1 pólový s indikací funkce

Obj. č. 5096852 | EAN 4012195051466

Obj. č. / Typ	5096852 / MCD 50-B-OS

Provedení pólů	1

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Kombinovaný svodič typ 1+2, jednopólový, pro použití v sítích TN a TT:

MCD 50-B-OS: Koordinovaný svodič bleskových proudů typ 1+2 podle EN 61643-11 s optickým zobrazením funkčnosti. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. DIN VDE 0185-305.

• Svodová schopnost 50 kA (10/350 µs) na pól
• Příkon < 26 mW/pol
• Úroveň ochrany < 1,7 kV, umožňuje ochranu přístrojů
• Zhášení následného proudu sítě 10 kA
• Včetně krytek svorek pro identifikaci připojení
• Zapouzdřené, nevyfukující jiskřiště
• Lze použít ve standardních rozvodnicích

Použití: Kompaktní koncepty přepěťové ochrany a instalace v rozváděčích.

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	50 kA
Bleskový proud (10/350) [celkem]	50 kA
Dálková signalizace	Ne

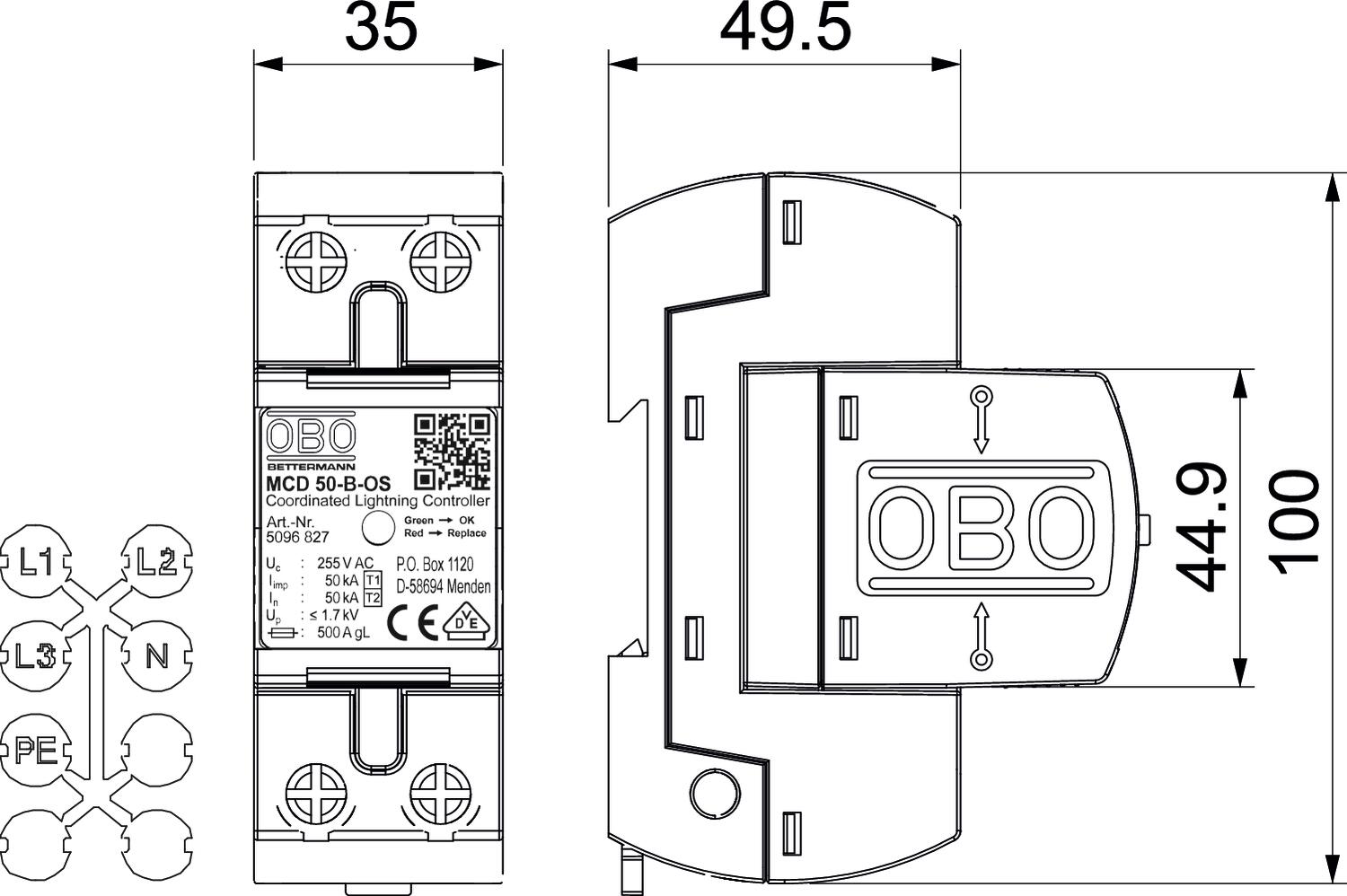

Délka	100 mm
Doba odezvy	<100 ns
Druh vedení pro zařízení přepěťové ochrany	Elektrické vedení AC
Jiný tvar sítě	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	50 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	50 kA
LPZ	0→2
Max. nadproudová ochrana na straně sítě	500
Maximální vstupní jištění	500 A
Nejvyšší trvalé napětí (L-N)	255 V
Nejvyšší trvalé napětí AC	255 V
OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	125 A
Ochranná úroveň [L-N]	≤1,7
Počet pólů	1
Provedení pólů	1
Provedení	1 pólový
Provozní teplota, max.	85 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	50 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	10 mm²

Rázový svodový proud (8/20 µs) [celkový]	50 kA
Rozměr	255V
Schválení	VDE
Signalizace na přístroji	Opticky
Šířka	35 mm
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20
Tvar sítě	TN-S, TT
Tvar sítě DC	Ne
Tvar sítě IT	Ne
Tvar sítě TN	Ano
Tvar sítě TN-C	Ano
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vyfukující	Ne
Výška	69 mm
Zkratová odolnost	10 kA
Zkratová odolnost při max. nadproudové ochraně na straně sítě	10 kA
Zkušební třída typu 1	Ano
Zkušební třída typu 2	Ano
Způsob montáže	Profilová lišta 35 mm
