Kombinovaný svodič 3 pólový + NPE 3+N/PE | 255 | IP20

Kombinovaný svodič 3 pólový + NPE

Obj. č. 5096879 | EAN 4012195077091

Obj. č. / Typ	5096879 / MCD 50-B 3+1

Provedení pólů	3+N/PE

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

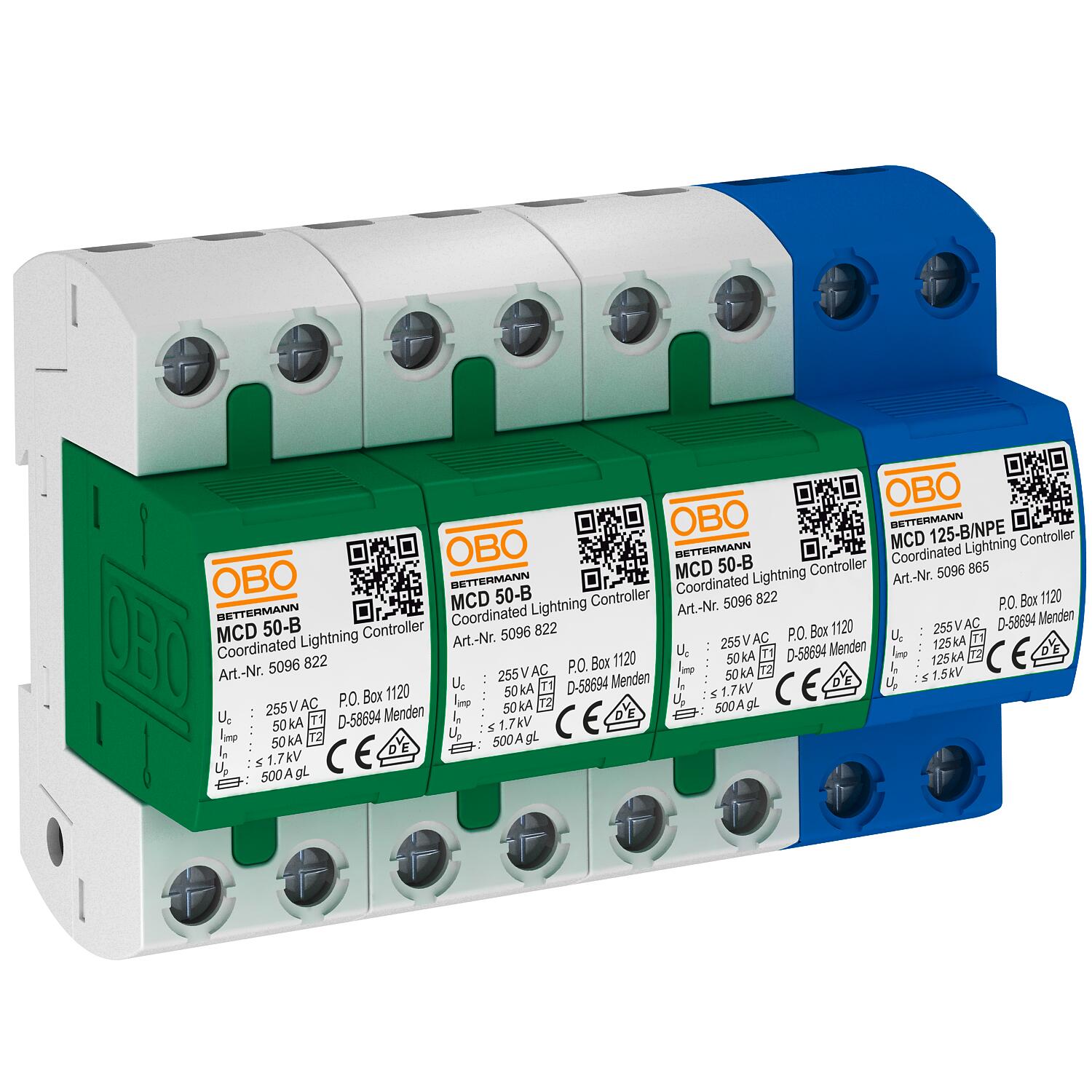

Kombinovaný svodič typu 1 + 2, 4 pólový, pro použití v sítích TT a TN-S.

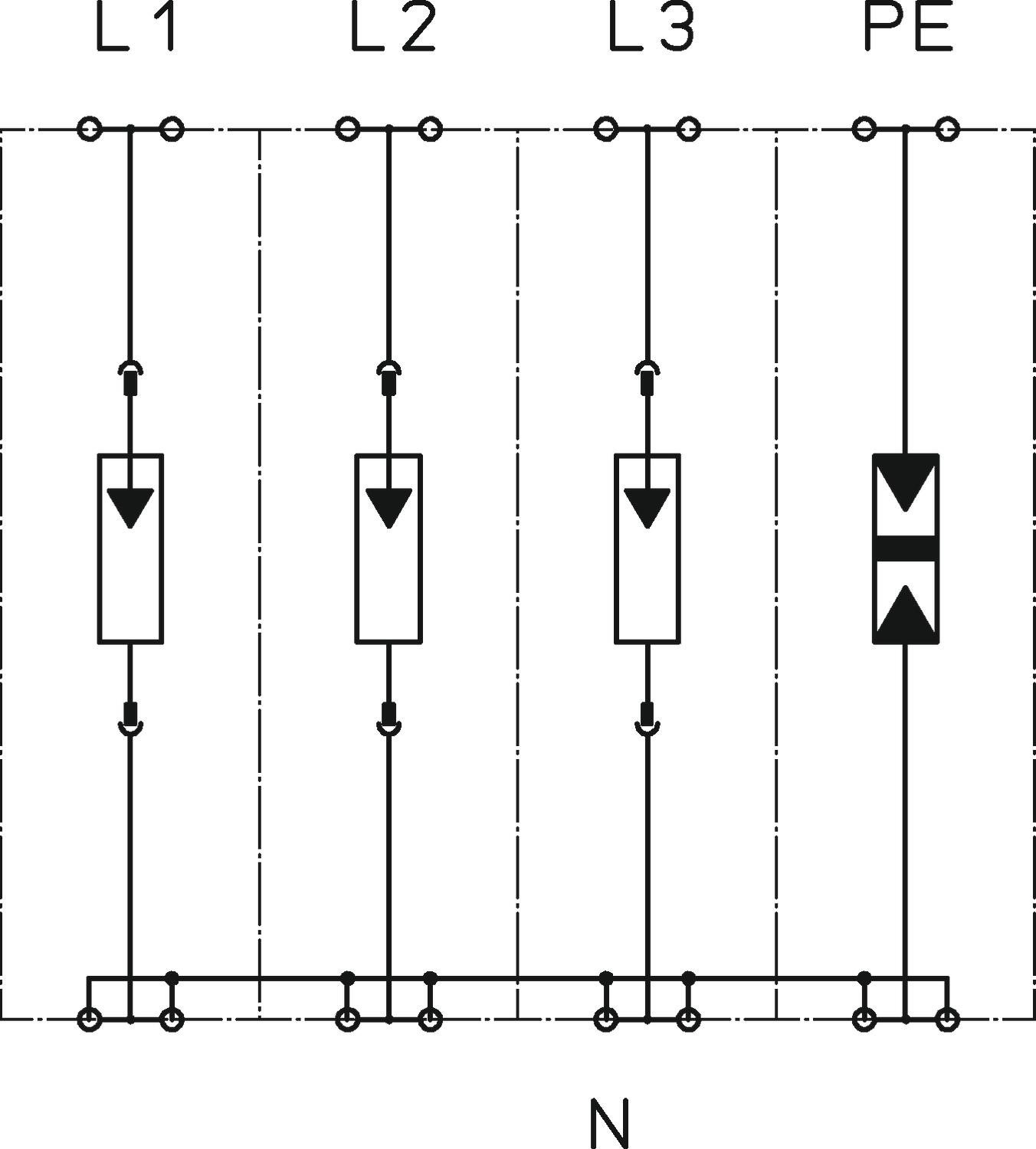

Kompletně smontováno a připraveno k připojení sestávající z:
3 x MCD 50-B: Koordinovaný svodič bleskových proudů typ 1+2 dle EN 61643-11 a
1 x MCD 125-B/NPE: Koordinované N-PE jiskřiště typ 1+2 podle EN 61643-11. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. VDE 0185-305.

• Vyrovnání potenciálu v ochraně před bleskem podle ČSN EN 62305 (IEC 62305)
• Schopnost svodu bleskového proudu 50 kA (10/350) na pól a až 125 kA (10/350) celkově
• Úroveň ochrany <1,7 kV, umožňuje ochranu přístrojů
• Zkratová odolnost 10 kA, předřazené jištění svodiče až 500 A gL/gG
• Zapouzdřené, nevyfukující jiskřiště

Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem třídy I až IV.

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	50 kA
Bleskový proud (10/350) [celkem]	125 kA
Dálková signalizace	Ne

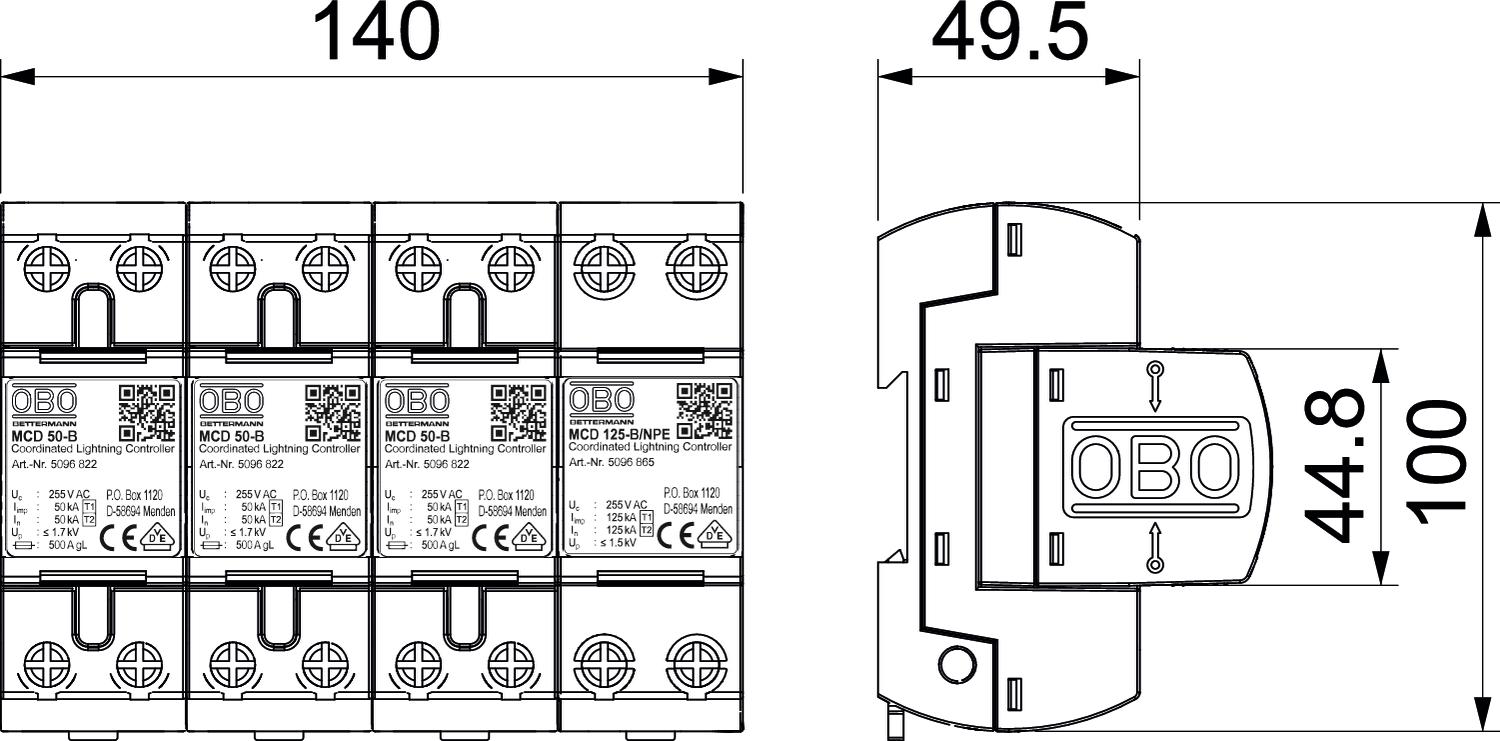

Délka	100 mm
Doba odezvy	<100 ns
Druh vedení pro zařízení přepěťové ochrany	Elektrické vedení AC
Jiný tvar sítě	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	50 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	50 kA
Jmenovitý impulzní svodový proud (8/20 µs) [N-PE]	125 kA
LPZ	0→2
Max. nadproudová ochrana na straně sítě	500
Maximální vstupní jištění	500 A
Nejvyšší trvalé napětí (L-N)	255 V
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	255 V
OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	125 A
Ochranná úroveň [L-N]	≤1,7
Počet pólů	1
Provedení pólů	3+N/PE
Provedení	3+NPE
Provozní teplota, max.	85 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	50 mm²

Průřez pevného vodiče (plného/vícedrátového), min.	10 mm²
Rázový svodový proud (8/20 µs) [celkový]	125 kA
Rozměr	255V
Schopnost zhášení následného proudu (ef.) [N-PE]	0,1 kA
Schválení	VDE
Signalizace na přístroji	Žádná
Šířka	140 mm
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20
Tvar sítě	TN-S, TT
Tvar sítě DC	Ne
Tvar sítě IT	Ne
Tvar sítě TN	Ano
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vyfukující	Ne
Výška	69 mm
Zkratová odolnost	10 kA
Zkratová odolnost při max. nadproudové ochraně na straně sítě	10 kA
Zkušební třída typu 1	Ano
Zkušební třída typu 2	Ano
Způsob montáže	Profilová lišta 35 mm
