Kombinovaný svodič 3 pólový s indikací funkce 3 | 255 | IP20

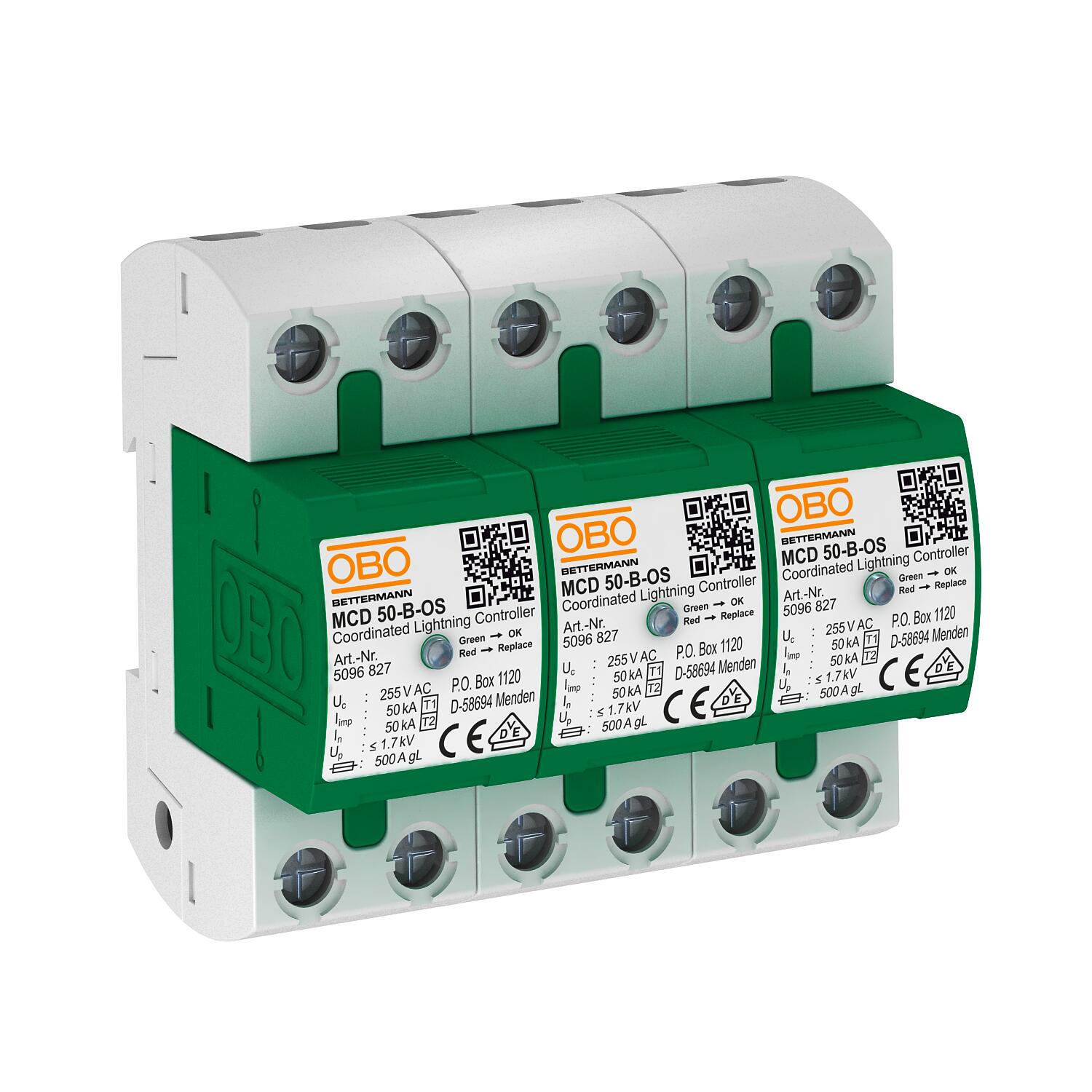

Kombinovaný svodič 3 pólový s indikací funkce

Obj. č. 5096835 | EAN 4012195288282

Obj. č. / Typ	5096835 / MCD 50-B 3-OS

Provedení pólů	3

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

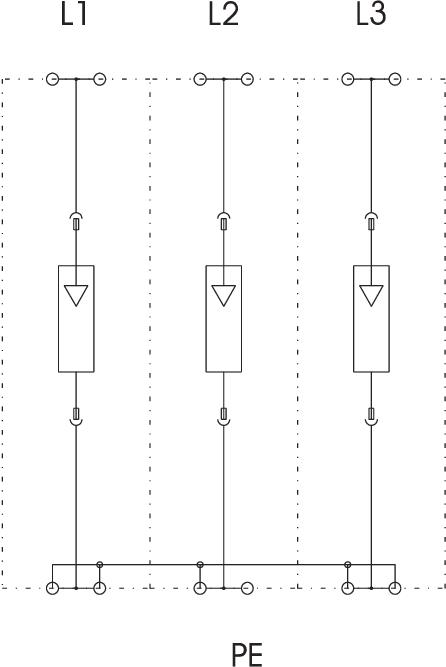

Kombinovaná sada svodičů typ 1+2, 3-pólová, s optickým ukazatelem funkce, pro použití v sítích TN-C:

Kompletně sestaveno a připraveno k připojení. Sestává z:
3 x MCD 50-B-OS: Koordinovaný svodič bleskových proudů typ 1+2 EN 61643-11. Pro rozhraní mezi 0 a 2 (LPZ) podle koncepce zón ochrany před bleskem podle IEC 62305, resp. VDE 0185-305.

• Vyrovnání potenciálů podle IEC 62305 (VDE 0185-305)
• Svodový bleskový proud 50 kA (10/350) na pól a celkem až 150 kA (10/350)
• Ochranná úroveň <1,7 kV, umožňuje ochranu přístrojů
• Zkratová odolnost 10 kA, předjištění až 500 A gL / gG
• Spotřeba energie <26 mW / pól
• Zapouzdřené, nevyfukující jiskřiště

Použití: průmyslové závody a budovy s vnější ochranou před bleskem tříd I až IV.

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	50 kA
Bleskový proud (10/350) [celkem]	150 kA
Dálková signalizace	Ne

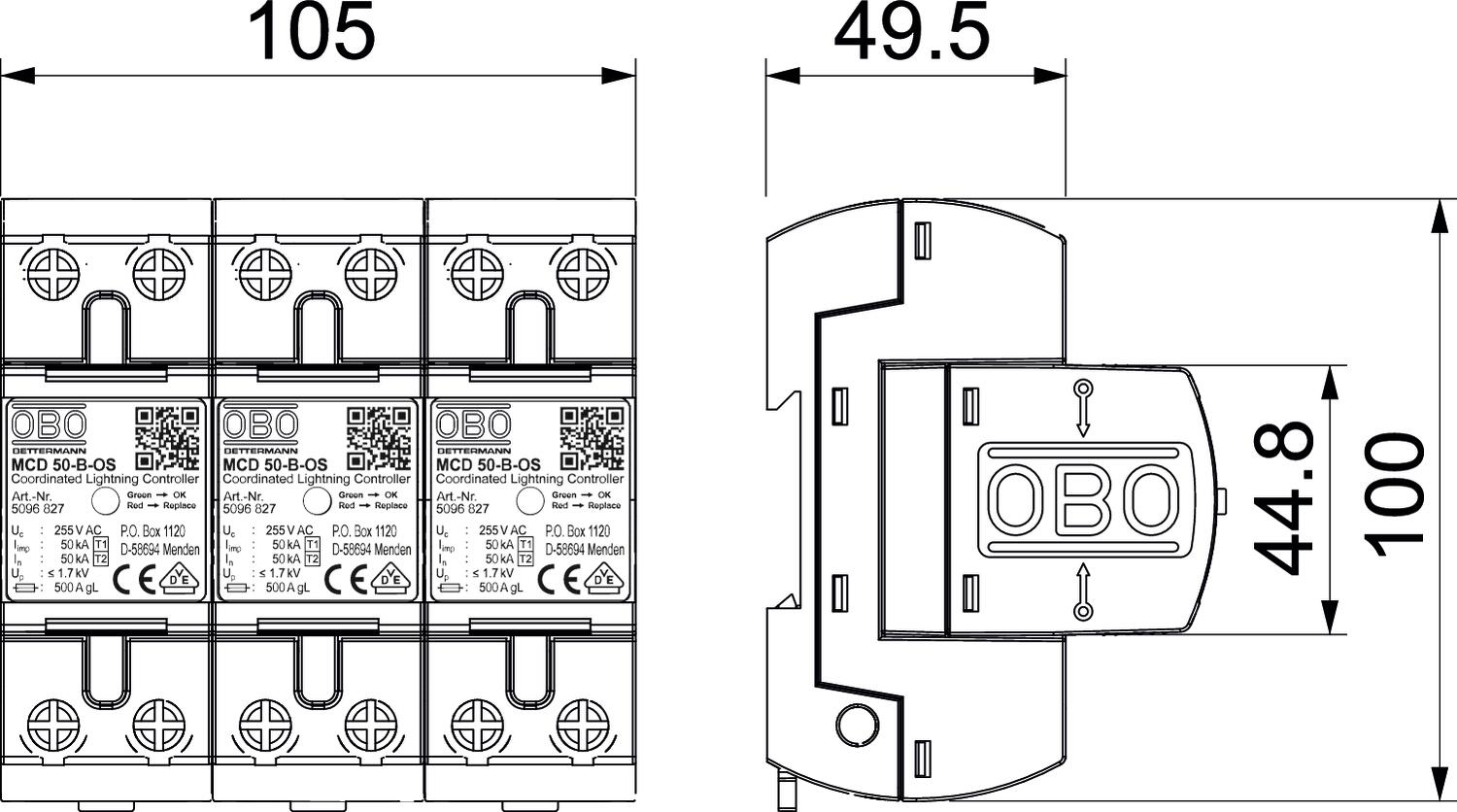

Délka	100 mm
Doba odezvy	<100 ns
Druh vedení pro zařízení přepěťové ochrany	Elektrické vedení AC
Jiný tvar sítě	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	50 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	50 kA
LPZ	0→2
Max. nadproudová ochrana na straně sítě	500
Maximální vstupní jištění	500 A
Nejvyšší trvalé napětí (L-N)	255 V
Nejvyšší trvalé napětí AC	255 V
OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	125 A
Ochranná úroveň [L-N]	≤1,7
Počet pólů	1
Provedení pólů	3
Provedení	3 pólový
Provozní teplota, max.	85 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	50 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	10 mm²

Rázový svodový proud (8/20 µs) [celkový]	150 kA
Rozměr	255V
Schválení	VDE
Signalizace na přístroji	Opticky
Šířka	105 mm
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20
Tvar sítě	TN-C
Tvar sítě DC	Ne
Tvar sítě IT	Ne
Tvar sítě TN	Ano
Tvar sítě TN-C	Ano
Tvar sítě TN-C-S	Ne
Tvar sítě TN-S	Ne
Tvar sítě TT	Ne
Vyfukující	Ne
Výška	69 mm
Zkratová odolnost	10 kA
Zkratová odolnost při max. nadproudové ochraně na straně sítě	10 kA
Zkušební třída typu 1	Ano
Zkušební třída typu 2	Ano
Způsob montáže	Profilová lišta 35 mm
