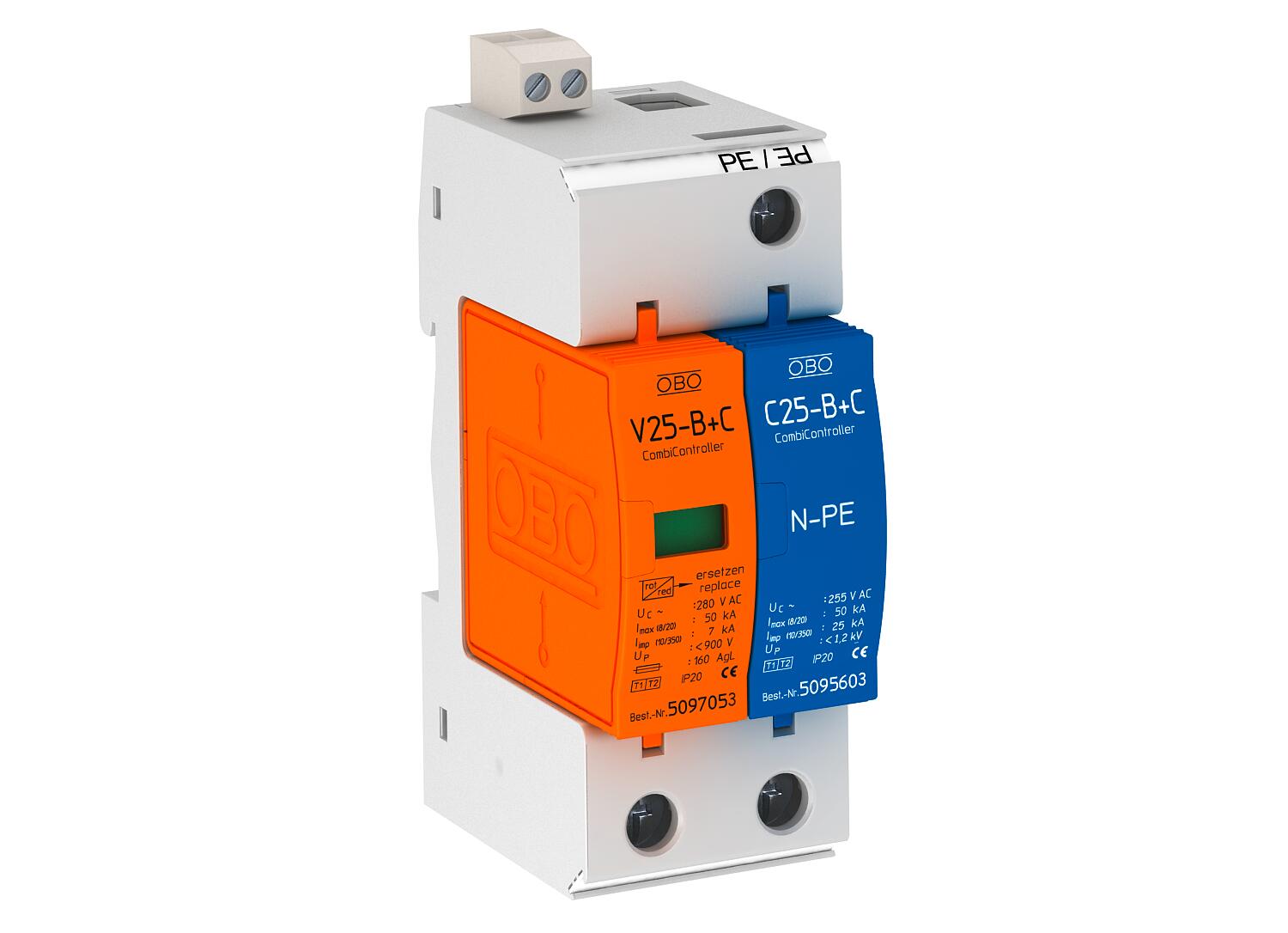

Kombinovaný svodič V25 1 pólový + NPE 280 V s dálkovou signal. 1+N/PE | 280 | IP20

Kombinovaný svodič V25 1 pólový + NPE 280 V s dálkovou signal.

Obj. č. 5094444 | EAN 4012195374886

Obj. č. / Typ

Provedení pólů

Nejvyšší trvalé napětí AC	280 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

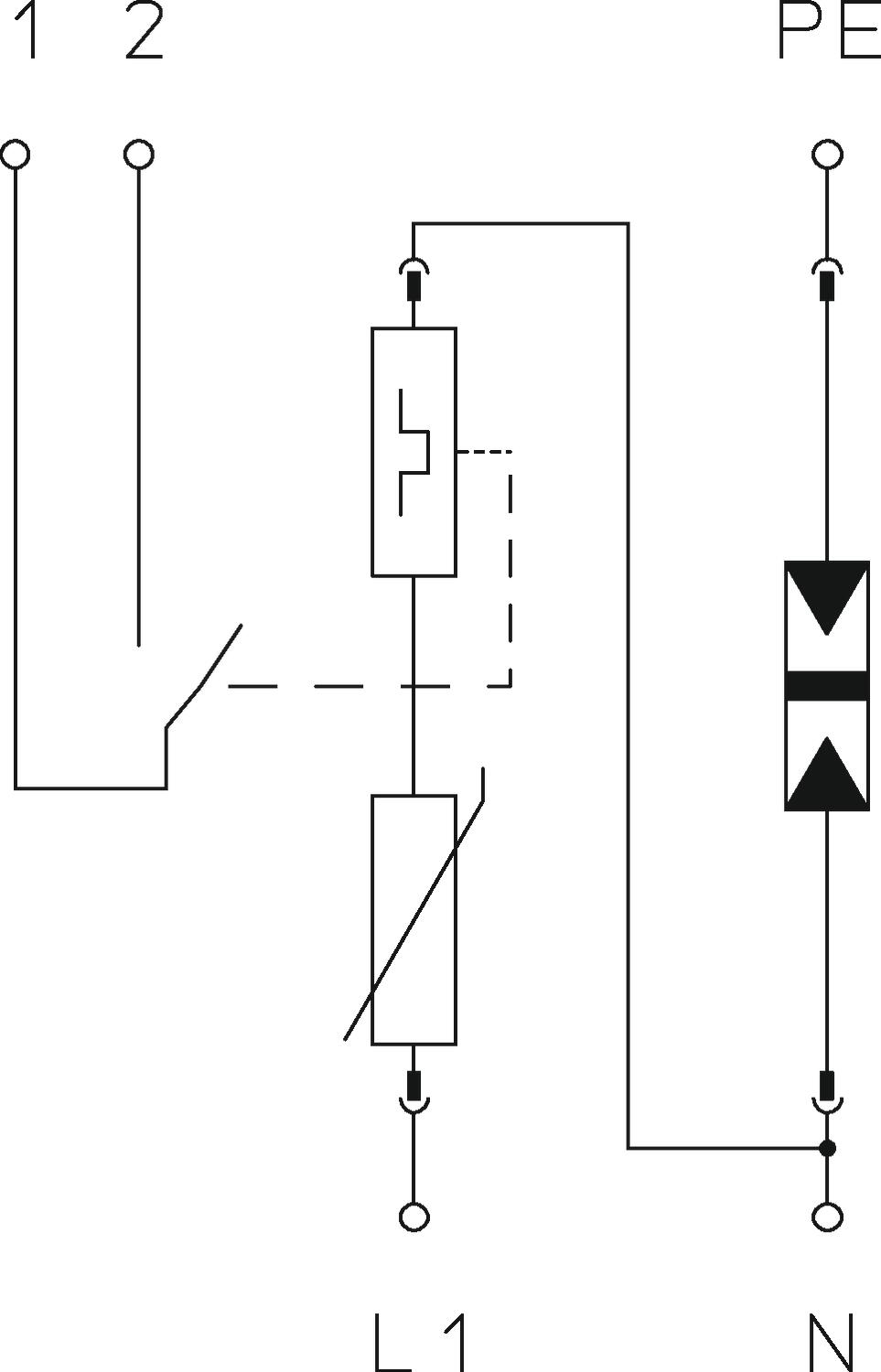

Kombinovaný svodič, svodič bleskových proudů a přepětí typu 1 + 2

• Kompletní jednotka sestávající z vrchního a spodního dílu, smontovaná a propojená
• Vhodná pro síťové systémy TN a TT
• S dálkovou signalizací a bezpotenciálovým spínacím kontaktem pro sledováním funkce
• Svodič, zásuvný s dynamickým odpojovacím zařízením
• Optická indikace funkce
• Ochranná úroveň < 0,9 kV
• Zapouzdřené nevyfukující varistorové svodiče z oxidu zinku pro použití ve všech běžných rozvaděčových skříních
• Označená přípojná místa
• Varianta FS s kontaktem dálkové signalizace (bezpotenciálový spínací kontakt)

Příklad použití: Budovy s napájením venkovním vedením nebo při instalaci vyrovnání potenciálů v ochraně před bleskem u obytných budov.
* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	7 kA
Bleskový proud (10/350) [celkem]	14 kA
Dálková signalizace	Ano
Doba odezvy	<25 ns
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	30 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	30 kA
Jmenovitý impulzní svodový proud (8/20 µs) [N-PE]	30 kA
LPZ	0→2
Max. nadproudová ochrana na straně sítě	160
Maximální rázový svodový proud (8/20 μs)	50 kA
Maximální vstupní jištění	160 A
Nejvyšší trvalé napětí AC	280 V
Nejvyšší trvalé napětí DC	200 V
Počet pólů	1
Provedení pólů	1+N/PE
Provedení	1+NPE s FS

Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	60 kA
Rozměr	280V
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20
Tvar sítě	ostatní
Tvar sítě TN	Ano
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vyfukující	Ne
