- Popis výrobku
-

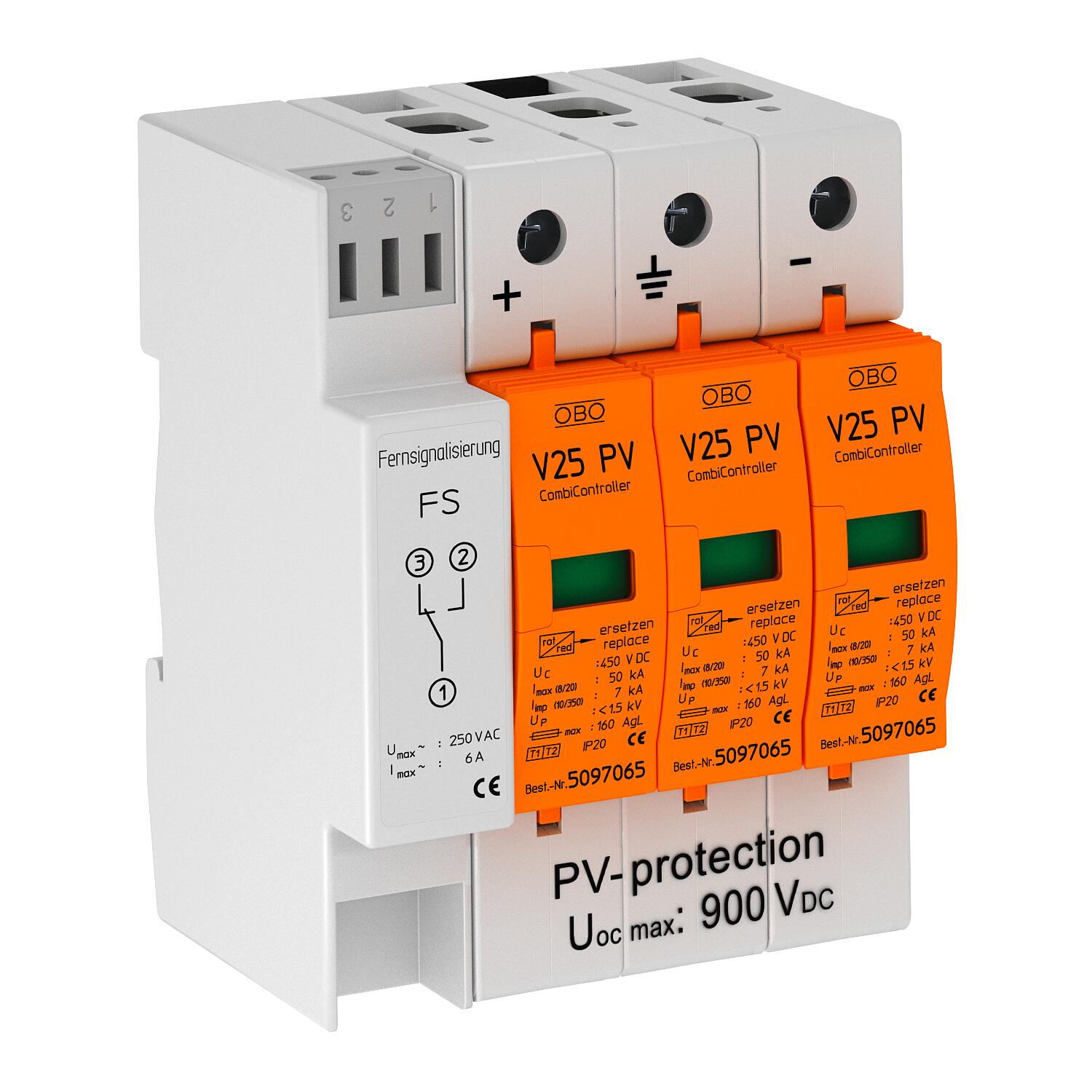

Popis výrobkuKombinovaný svodič V25 typu 1 + 2 pro fotovoltaická zařízení s kontaktem pro dálkovou signalizaci v podobě bezpotenciálového kontaktu
• Kompletní jednotka ze zásuvného varistorového svodiče s oddělovacím zařízením

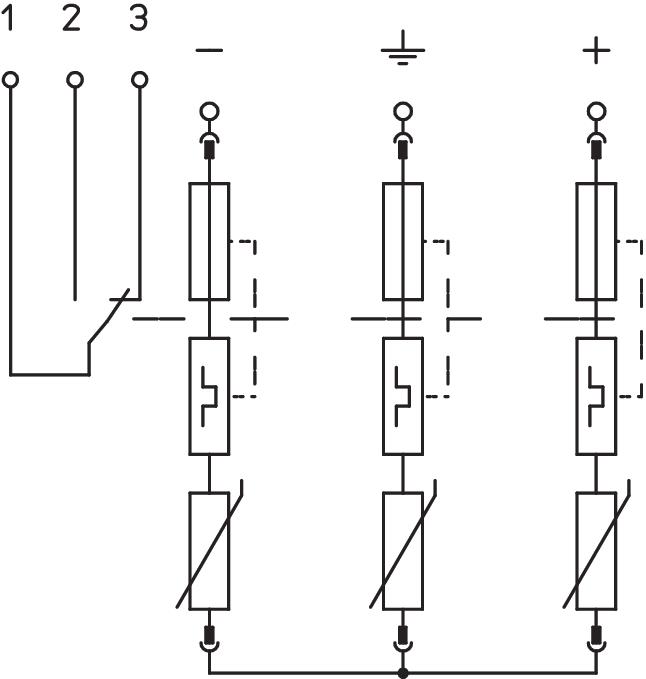

• Zapojení Y odolné proti chybám pro použití dle ČSN 33 2000-7-712 (EN 50539-12)
• Vyrovnání potenciálů v ochraně před přepětím dle ČSN 33 2000-4-443 (IEC 60364-4-44)
• Svodová schopnost až 7 kA (10/350) a 50 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 3,0 kV a Uoc max. = 900 V DC
• S optickou indikací funkčnosti pro použití v rozvaděčových skříních
Použití: FV systémy se zařízením ochrany před bleskem
- Technické údaje
-
Technické údaje
Bleskový proud (10/350 μs) 7 kA Dálková signalizace Ano Doba odezvy <25 ns Druh vedení pro zařízení přepěťové ochrany Silové vedení DC (PV) Jiný tvar sítě Ne Jmenovitý impulzní svodový proud (8/20 µs) 30 kA Jmenovitý impulzní svodový proud (8/20 µs) [L-N] 30 kA Kontakty dálkové signalizace Přepínací kontakt LPZ 0→2 Max. nadproudová ochrana na straně sítě 160 Maximální rázový svodový proud (8/20 μs) 50 kA Maximální vstupní jištění 160 A Nejvyšší trvalé napětí DC 900 V Provedení pólů 3 Provedení 3 pólový pro FV systémy s FS Provozní teplota, max. 80 °C Provozní teplota, min. -40 °C Průřez pevného vodiče (plného/vícedrátového), max. 35 mm² Průřez pevného vodiče (plného/vícedrátového), min. 2,5 mm² Rozměr 900V DC Signalizace na přístroji Opticky SPD dle EN 61643-11 Typ 1+2 SPD dle IEC 61643-1 class I+II Stupeň krytí IP20 Tvar sítě DC Tvar sítě DC Ano Tvar sítě IT Ne Tvar sítě TN Ne Tvar sítě TN-C Ne Tvar sítě TN-C-S Ne Tvar sítě TN-S Ne Tvar sítě TT Ne Vyfukující Ne Způsob montáže Profilová lišta 35 mm - Všechny typy
- Ke stažení
-
Datový list V25-B+C 3PHFS900 / 5097448 , 0.28MB , pdfEU prohlášení o shodě V25-B+C 3PHFS900 / 5097448 , 0.17MB , pdfREACH Prohlášení o shodě V25-B+C 3PHFS900 / 5097448 , 0.12MB , pdfRoHS Prohlášení o shodě V25-B+C 3PHFS900 / 5097448 , 0.13MB , pdfSchvalovací značka Osvědčení o shodě GOST , 1.50MB , pdfPomůcka pro výběr Auwahlhilfe TBS , 1.48MB , pdfPomůcka pro výběr Pomůcka pro výběr přepěťových ochran , 2.00MB , pdf
