Kombinovaný svodič V50, 1 pólový + NPE, 280 V 1+N/PE | 280 | IP66

Kombinovaný svodič V50, 1 pólový + NPE, 280 V

Obj. č. 5093594 | EAN 4012196423217

Obj. č. / Typ	5093594 / VG-V50-1+NPE-280

Provedení pólů	1+N/PE

Nejvyšší trvalé napětí AC	280 V

Stupeň krytí	IP66

Popis výrobku

Popis výrobku

Kombinovaný svodič bleskových proudů typu 1 + 2 dle EN 61643-11

• K vyrovnání potenciálů v ochraně před bleskem dle EN 62305 (IEC 62305)

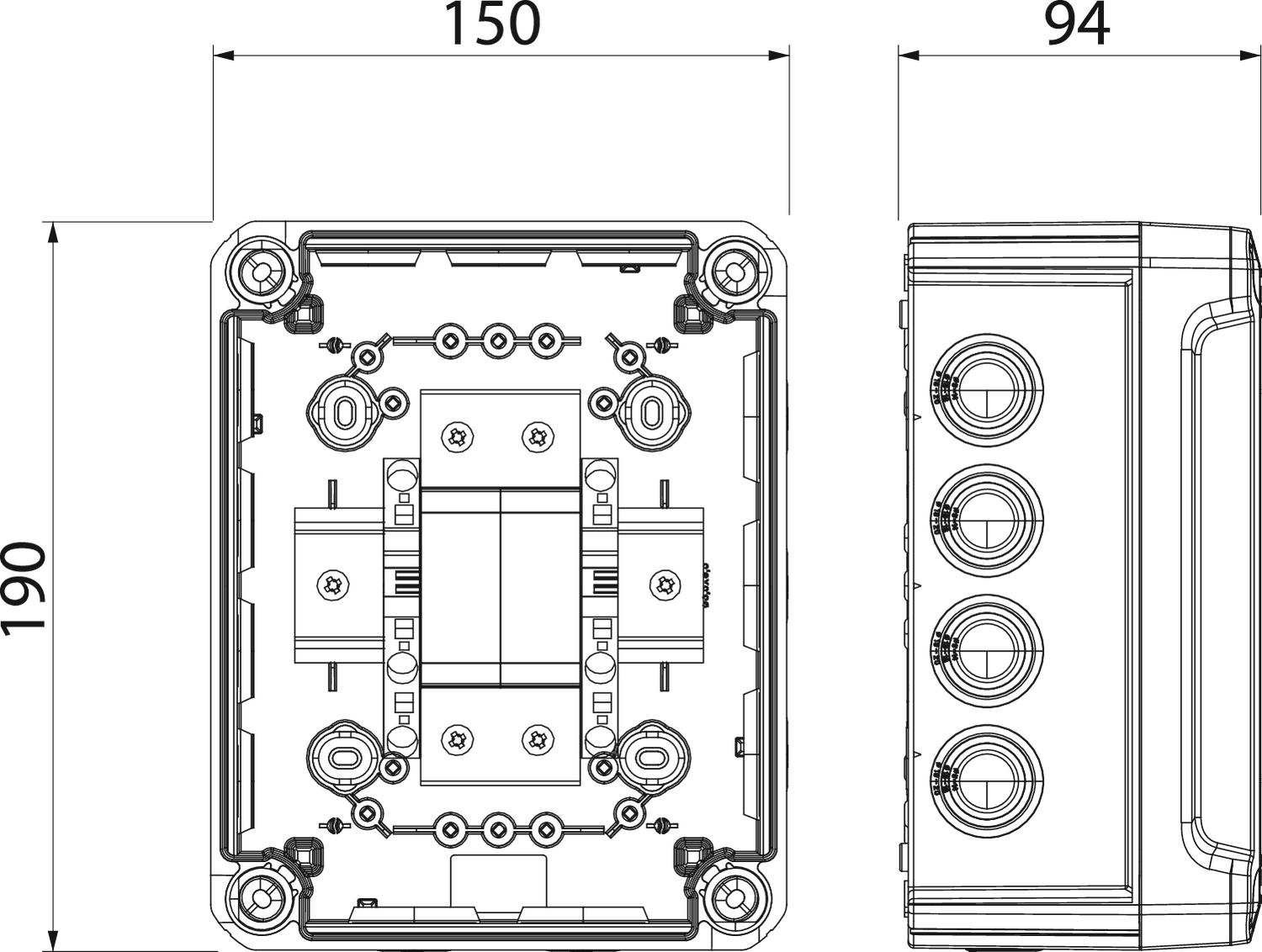

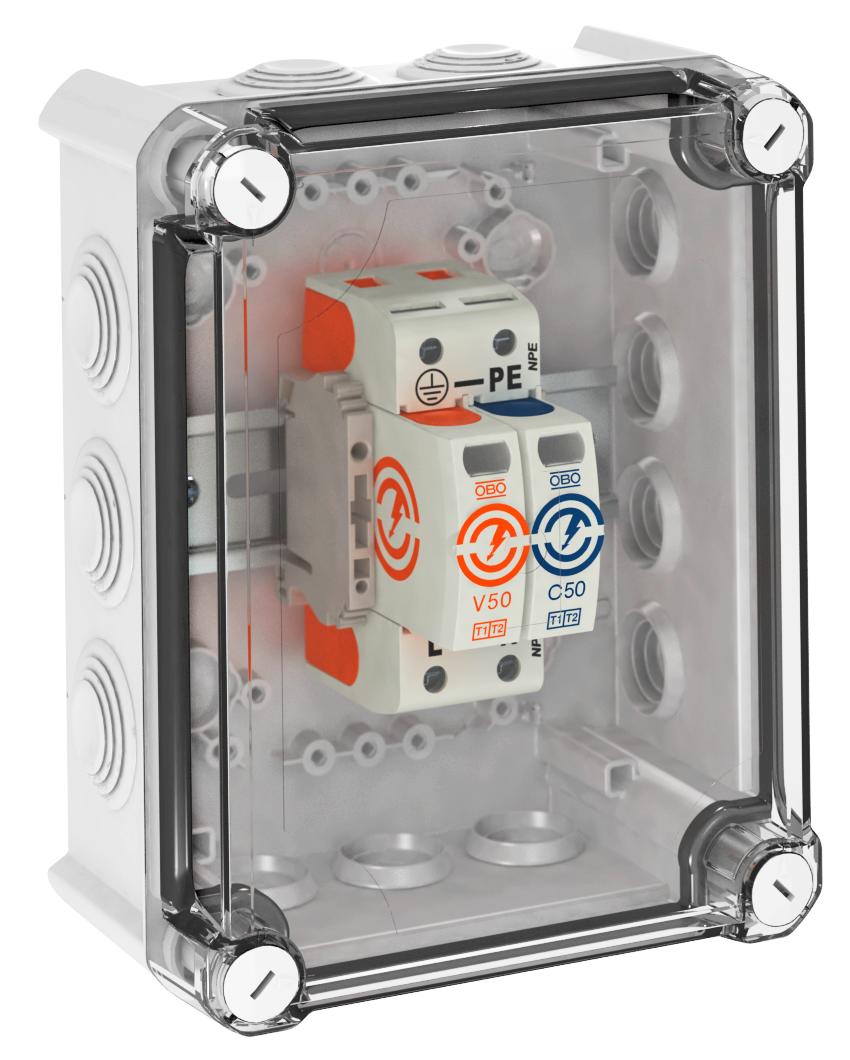

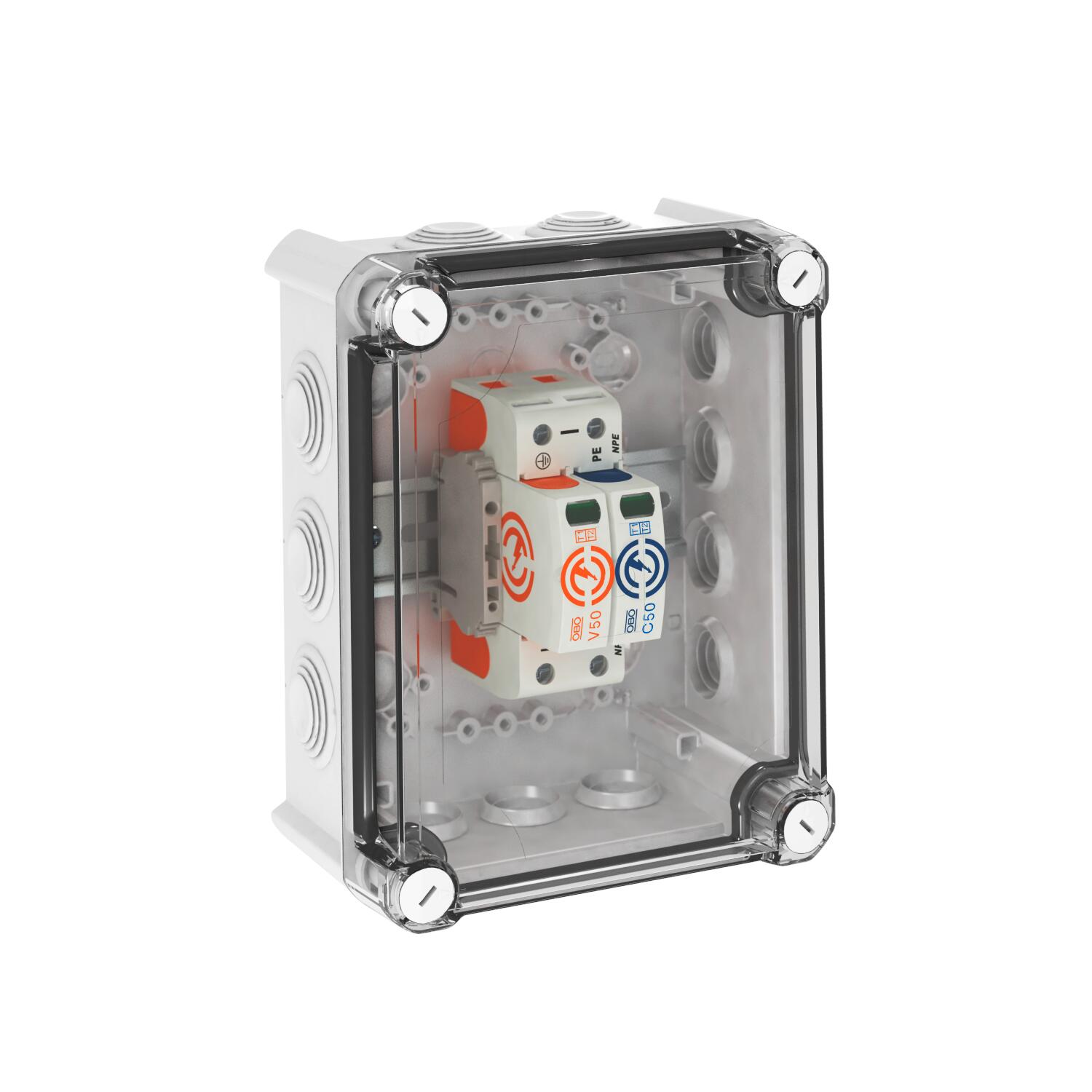

• Kompletní jednotka, předem smontovaný a připravený k připojení v polykarbonátovém pouzdře (IP66)

• Schopnost svodu bleskových proudů 12,5 kA (10/350) na pól a až 50 kA (10/350) celkově

Použití: Vyrovnání potenciálů v ochraně před bleskem pro budovy třídy III a IV.

V případě nebezpečí kondenzace vody v důsledku větru, ledu, teploty nebo slunečního záření mohou být případně nutná další opatření!

* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	12,5 kA
Bleskový proud (10/350) [celkem]	25 kA
Dálková signalizace	Ne
Doba odezvy	<25 ns
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	30 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	30 kA
Kroutící moment	4 Nm
Max. nadproudová ochrana na straně sítě	160 A gL/gG
Maximální rázový svodový proud (8/20 μs)	50 kA
Maximální rázový svodový proud (8/20 μs) [L-N]	50 kA
Maximální vstupní jištění	160 A
Minimální vzdálenost	1,5 mm
Napětí TOV [L-N] – fail safe mode – 120 min.	440 V
Napětí TOV [L-N] – withstand mode – 5 s	335 V
Napětí TOV [N-PE] – withstand mode – 200 ms	1200 V
Nejvyšší trvalé napětí (L-N)	280 V
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	280 V
Nejvyšší trvalé napětí DC	350 V
Ochranná úroveň [L-N]	≤1,3
Počet pólů	1
Připojovací průřez svorek pro dálkovou signalizaci, max.	16 AWG
Připojovací průřez svorek pro dálkovou signalizaci, max.	1,5 mm²
Připojovací průřez svorek pro dálkovou signalizaci, min.	0,5 mm²
Připojovací průřez svorek pro dálkovou signalizaci, min.	21 AWG
Provedení pólů	1+N/PE
Provozní teplota, max.	80 °C

Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), max.	35 mm²
Průřez flexibilního vodiče (jemně laněného), max.	2 AWG
Průřez flexibilního vodiče (jemně laněného), min.	1,5 mm²
Průřez flexibilního vodiče (jemně laněného), min.	16 AWG
Průřez pevného vodiče (plného/vícedrátového), max.	2 AWG
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	1,5 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	16 AWG
Rázový svodový proud (8/20 µs) [celkový]	50 kA
Rozměr	280V
Schopnost zhášení následného proudu (ef.) [N-PE]	0,1 kA
Schválení	VDE
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
SPD dle UL 1449	Typ 4
Stupeň krytí	IP66
Tvar sítě	ostatní
Tvar sítě TN	Ano
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vyfukující	Ne
Zbytkové napětí [L-N] při 12,5 kA	1 kV
Zbytkové napětí [L-N] při 1 kA	0,7 kV
Zbytkové napětí [L-N] při 5 kA	0,8 kV
Zkratová odolnost při max. nadproudové ochraně na straně sítě	50 kA eff
Způsob montáže	předem namontováno v pouzdře
