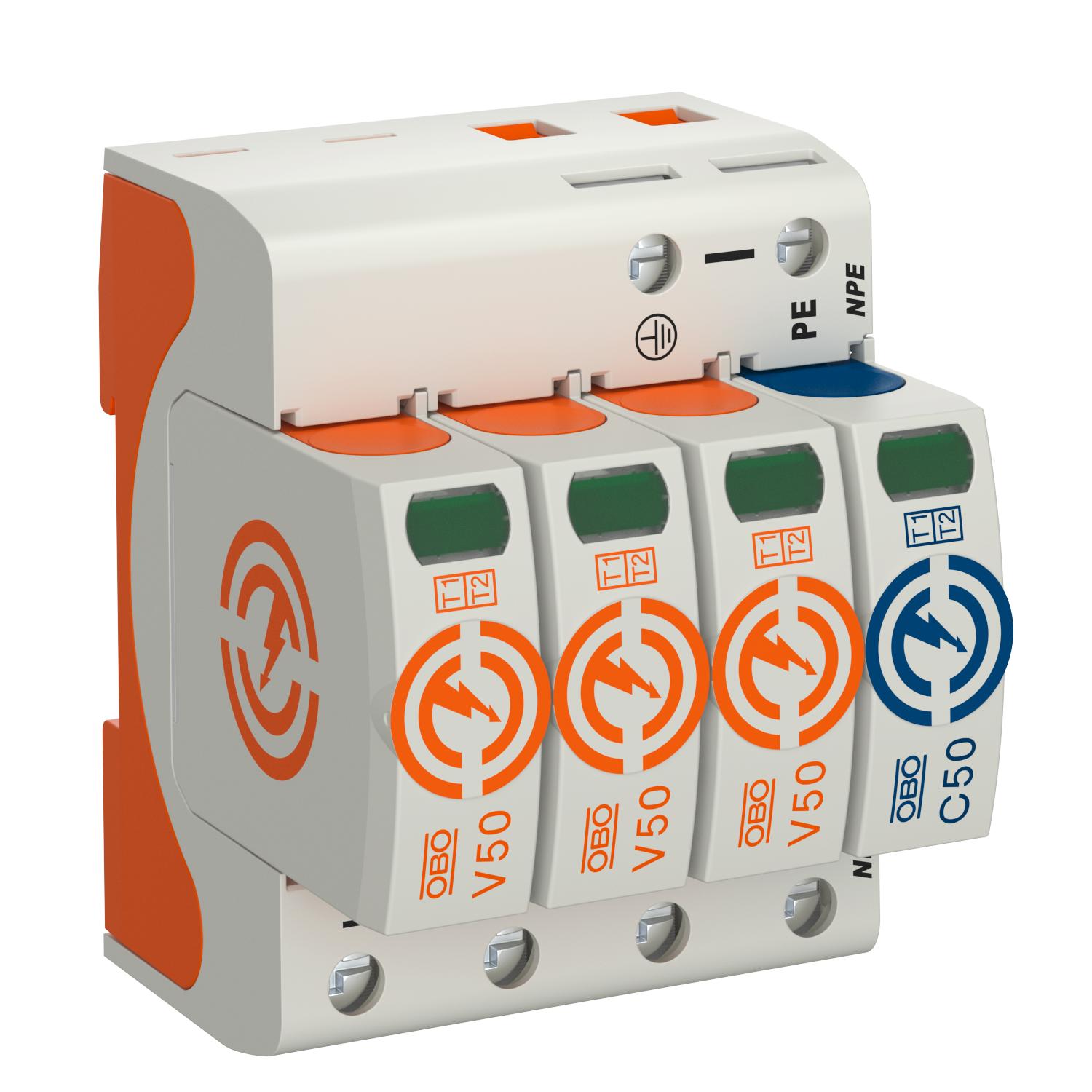

Kombinovaný svodič V50, 3pólový + NPE, 385 V 3+N/PE | 385 | IP20

Kombinovaný svodič V50, 3pólový + NPE, 385 V

Obj. č. 5093586 | EAN 4012196398607

Obj. č. / Typ	5093586 / V50-3+NPE-385

Provedení pólů	3+N/PE

Nejvyšší trvalé napětí AC	385 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Kombinovaný svodič bleskových proudů typu 1 + 2

• K vyrovnání potenciálů v ochraně před bleskem dle IEC 62305 (VDE 0185-305)
• Schopnost svodu bleskových proudů 12,5 kA (10/350) na pól a až 50 kA (10/350) celkově
• Modulární vyjímatelný svodič s dynamickým odpojovacím zařízením a optickou signalizací stavu
• Blokovací funkce proti vibracím a napěťové kódování
• Plast dle UL 94 V-0
• Varianty FS osazeny bezpotenciálovým přepínacím kontaktem pro dálkovou signalizaci

Použití: Vyrovnání potenciálů v ochraně před bleskem pro budovy třídy III a IV.
* Kompletní = vrchní a spodní díl

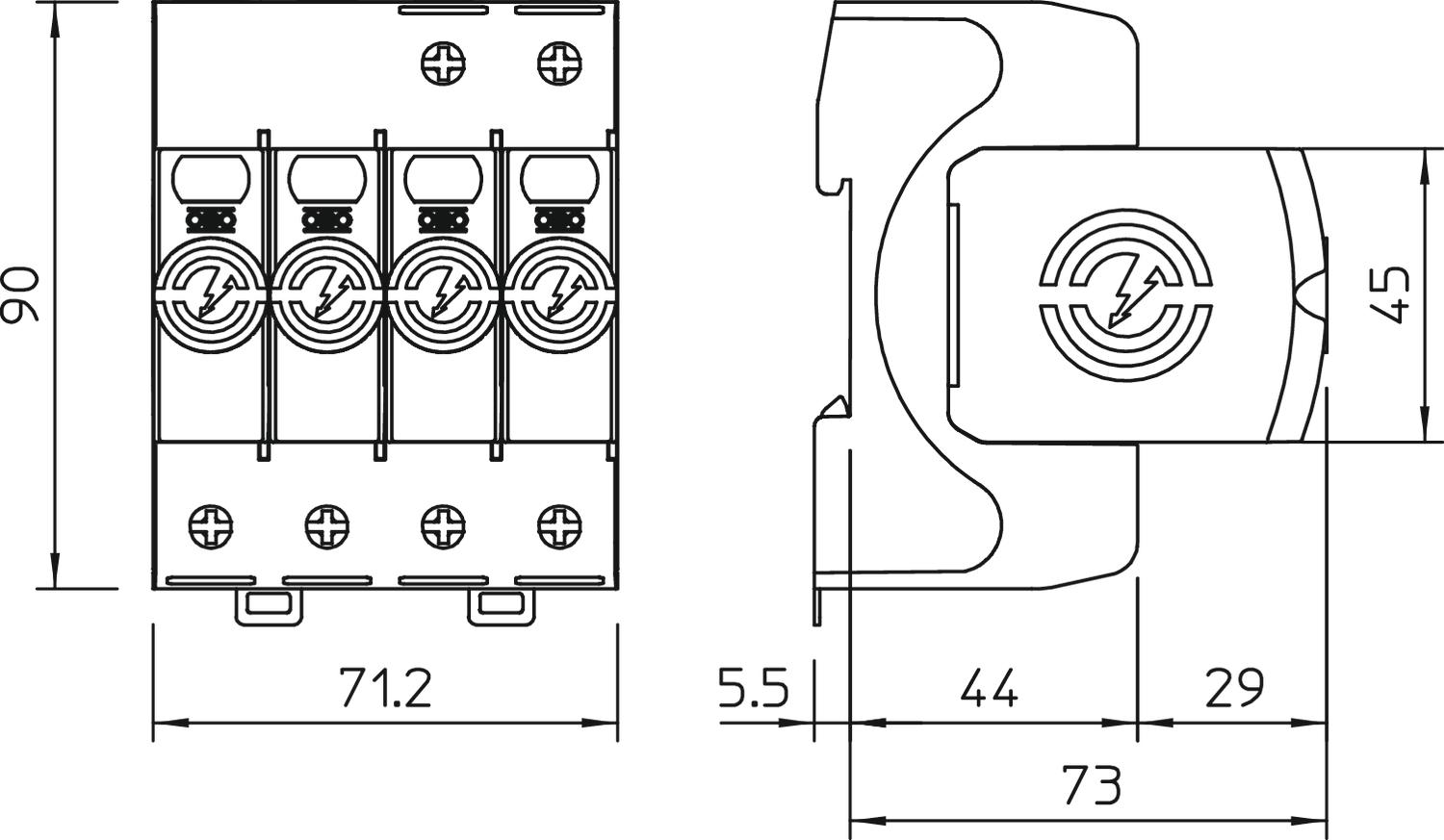

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	12,5 kA
Bleskový proud (10/350) [celkem]	50 kA
Dálková signalizace	Ne
Doba odezvy	<25 ns
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	30 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	30 kA
Kroutící moment	4 Nm
Materiál	Polyamid
Materiál pouzdra	PA UL 94 V-0
Max. nadproudová ochrana na straně sítě	160 A gL/gG
Maximální rázový svodový proud (8/20 μs)	50 kA
Maximální rázový svodový proud (8/20 μs) [L-N]	50 kA
Maximální vstupní jištění	160 A
Minimální vzdálenost	1,5 mm
Napětí TOV [L-N] – fail safe mode – 120 min.	670 V
Napětí TOV [L-N] – withstand mode – 5 s	510 V
Napětí TOV [N-PE] – withstand mode – 200 ms	1200 V
Nejvyšší trvalé napětí (L-N)	385 V
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	385 V
Ochranná úroveň [L-N]	≤1,7
Počet pólů	4
Připojovací průřez svorek pro dálkovou signalizaci, max.	16 AWG
Připojovací průřez svorek pro dálkovou signalizaci, max.	1,5 mm²
Připojovací průřez svorek pro dálkovou signalizaci, min.	0,5 mm²
Připojovací průřez svorek pro dálkovou signalizaci, min.	21 AWG
Provedení pólů	3+N/PE
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), max.	2 AWG

Průřez flexibilního vodiče (jemně laněného), max.	35 mm²
Průřez flexibilního vodiče (jemně laněného), min.	16 AWG
Průřez flexibilního vodiče (jemně laněného), min.	1,5 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	2 AWG
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	16 AWG
Průřez pevného vodiče (plného/vícedrátového), min.	1,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	80 kA
Rozměr	385V
Schopnost zhášení následného proudu (ef.) [N-PE]	0,1 kA
Schválení	VDE
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
SPD dle UL 1449	Typ 4
Spínací výkon AC	230 V; 0,5 A
Spínací výkon DC	230 V; 0,1 A / 75 V; 0,5 A
Společná ochranná úroveň [L-PE]	2,5 kV
Stupeň krytí	IP20
Tvar sítě	ostatní
Tvar sítě TN	Ano
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vyfukující	Ne
Zbytkové napětí [L-N] při 12,5 kA	1,3 kV
Zbytkové napětí [L-N] při 1 kA	1,1 kV
Zbytkové napětí [L-N] při 5 kA	1,2 kV
Zkratová odolnost při max. nadproudové ochraně na straně sítě	50 kA eff
Způsob montáže	Profilová lišta 35 mm
