Kompletní blok pro FV systémy 1000 V DC s dálkovou signalizací Ostatní | IP20

Kompletní blok pro FV systémy 1000 V DC s dálkovou signalizací

Obj. č. 5094232 | EAN 4012196603725

Obj. č. / Typ	5094232 / V-PV-T1+2-1000FS

Provedení pólů	Ostatní

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

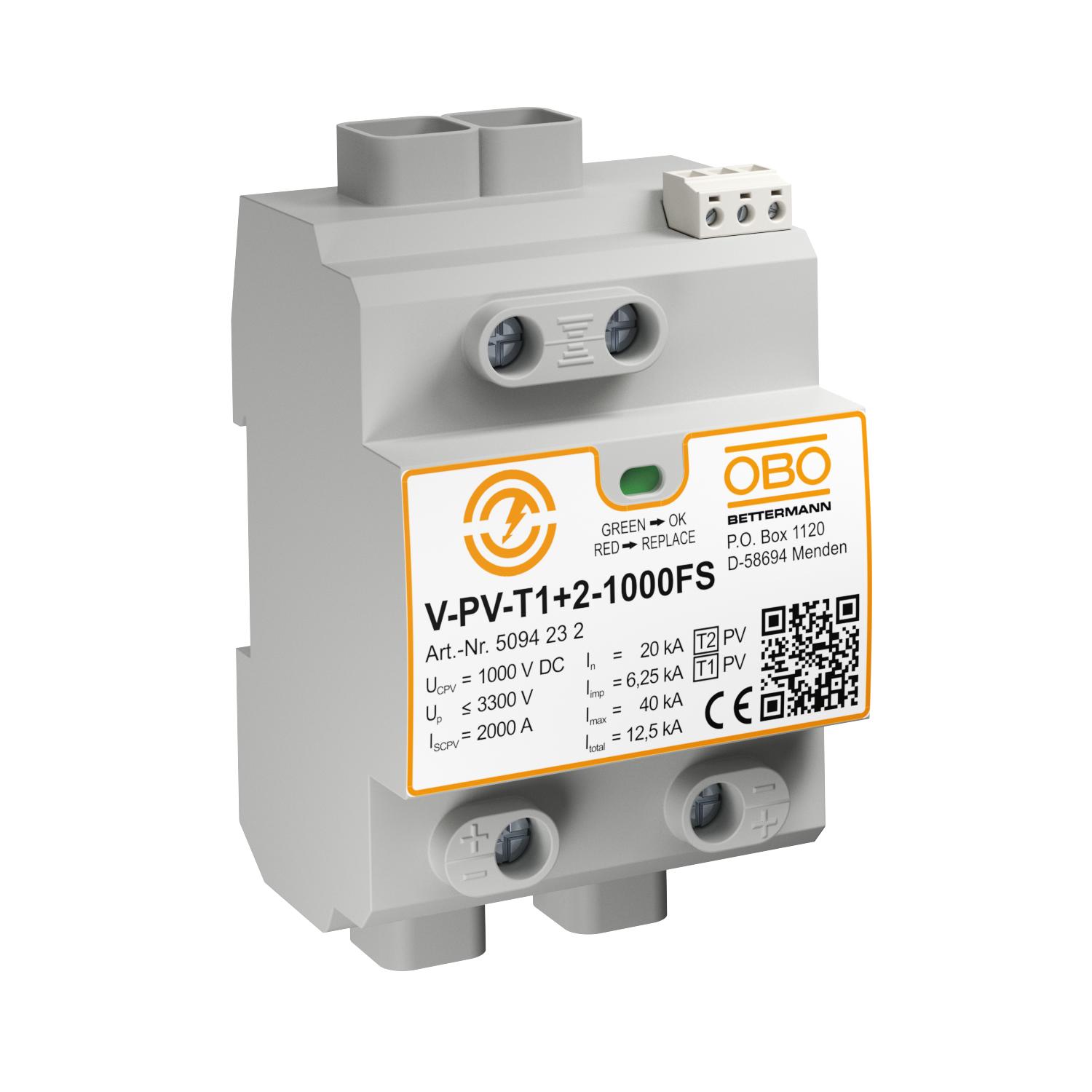

Kombinovaný svodič typu 1 + 2 podle EN 50539-11 k ochraně před bleskem a přepětím pro FV systémy.

• Vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Přepěťová ochrana podle ČSN 33 2000-7-712 (IEC 60364-7-712, VDE 0100-712)
• Svodová schopnost do 12,5 kA (10/350) a 40 kA (8/20)

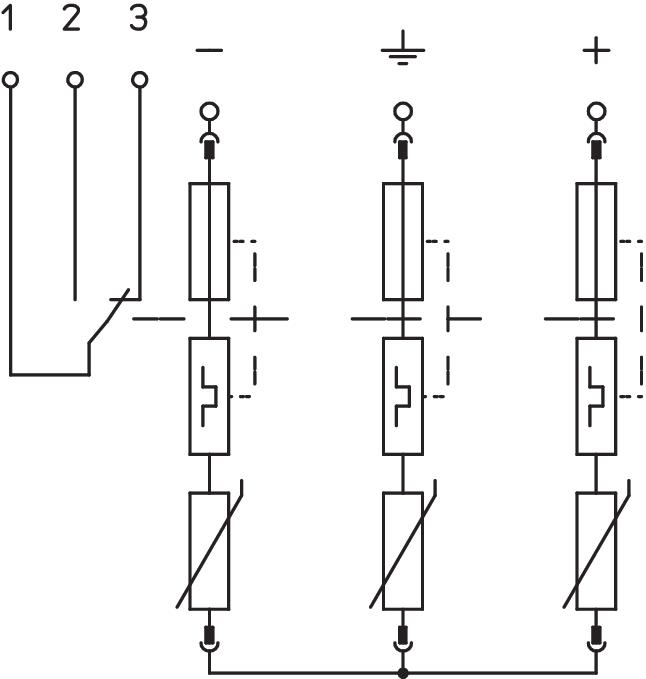

• Zapojení Y odolné proti chybám s indikací stavu
• Varianta FS má bezpotenciálový přepínací kontakt pro dálkovou signalizaci

Aplikace: Zařízení ochrany proti bleskovému proudu a zařízení přepěťové ochrany pro FV systémy.

Technické údaje

Technické údaje

Barva	šedá
Bleskový proud (10/350 μs)	6,25 kA
Bleskový proud (10/350) [celkem]	12,5 kA
Dálková signalizace	Ano

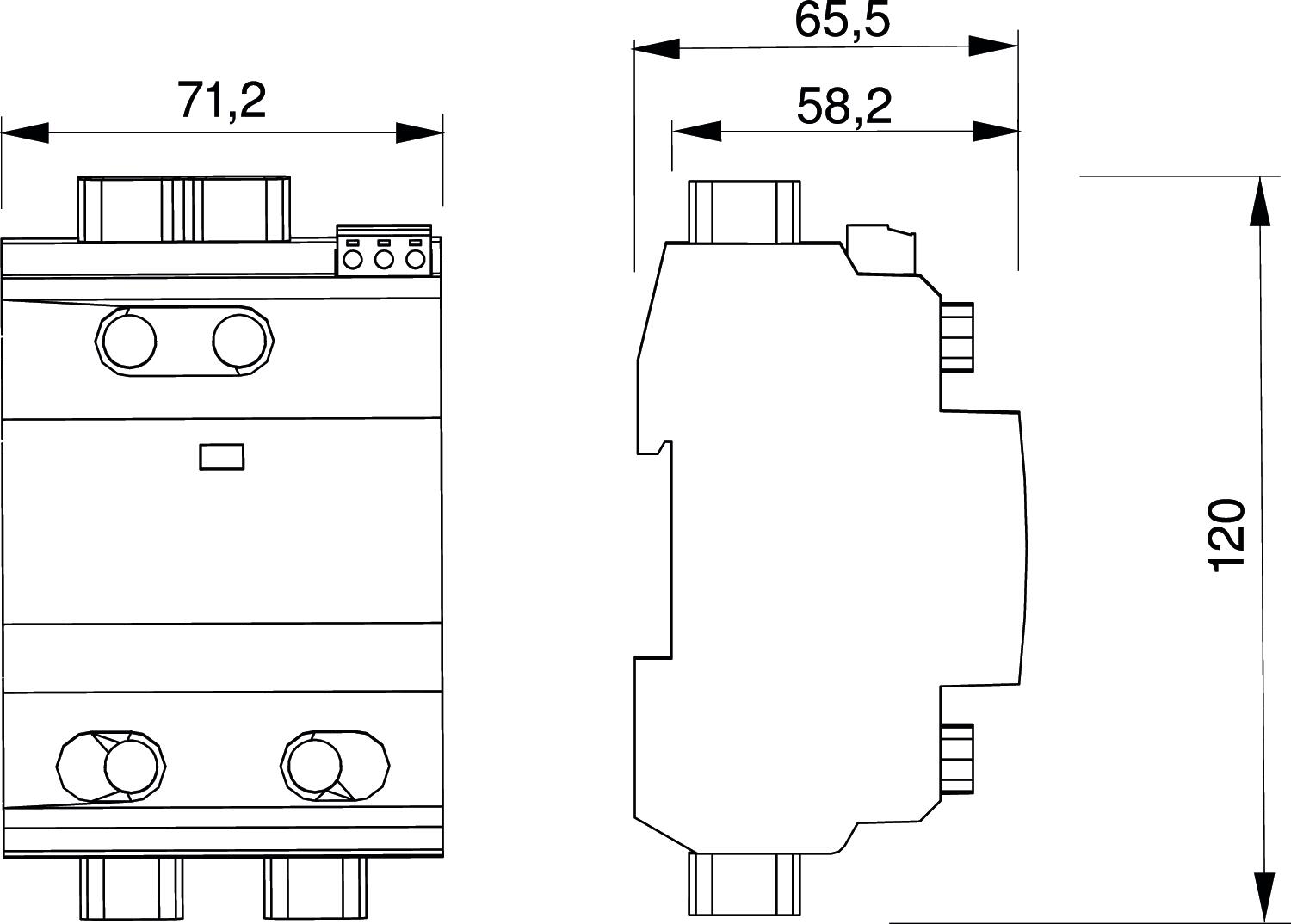

Délka	65,5 mm
Doba odezvy	<25 ns
Druh vedení pro zařízení přepěťové ochrany	Silové vedení DC (PV)
Integrované vstupní jištění	Ne
Jiný tvar sítě	Ne
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
Kontakty dálkové signalizace	Přepínací kontakt
LPZ	0→2
Max. FV napětí	1000 V
Maximální rázový svodový proud (8/20 μs)	40 kA
Nejvyšší trvalé napětí DC	1000 V
OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	50 A
Provedení pólů	Ostatní
Provedení	Konfigurace Y + FS
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), max.	35 mm²
Průřez flexibilního vodiče (jemně laněného), min.	2,5 mm²

Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	40 kA
Rozměr	1000V DC
Signalizace na přístroji	Opticky
Šířka	71,2 mm
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20
Tvar sítě	DC
Tvar sítě DC	Ano
Tvar sítě IT	Ne
Tvar sítě TN	Ne
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ne
Tvar sítě TN-S	Ne
Tvar sítě TT	Ne
Vyfukující	Ne
Výška	120 mm
Zkušební třída typu 1	Ano
Zkušební třída typu 2	Ano
Způsob montáže	Profilová lišta 35 mm

Všechny typy
