Kompletní řešení – přístrojová jednotka GES9
Obj. č. 7427420 | EAN 4012195916901
- Popis výrobku
-

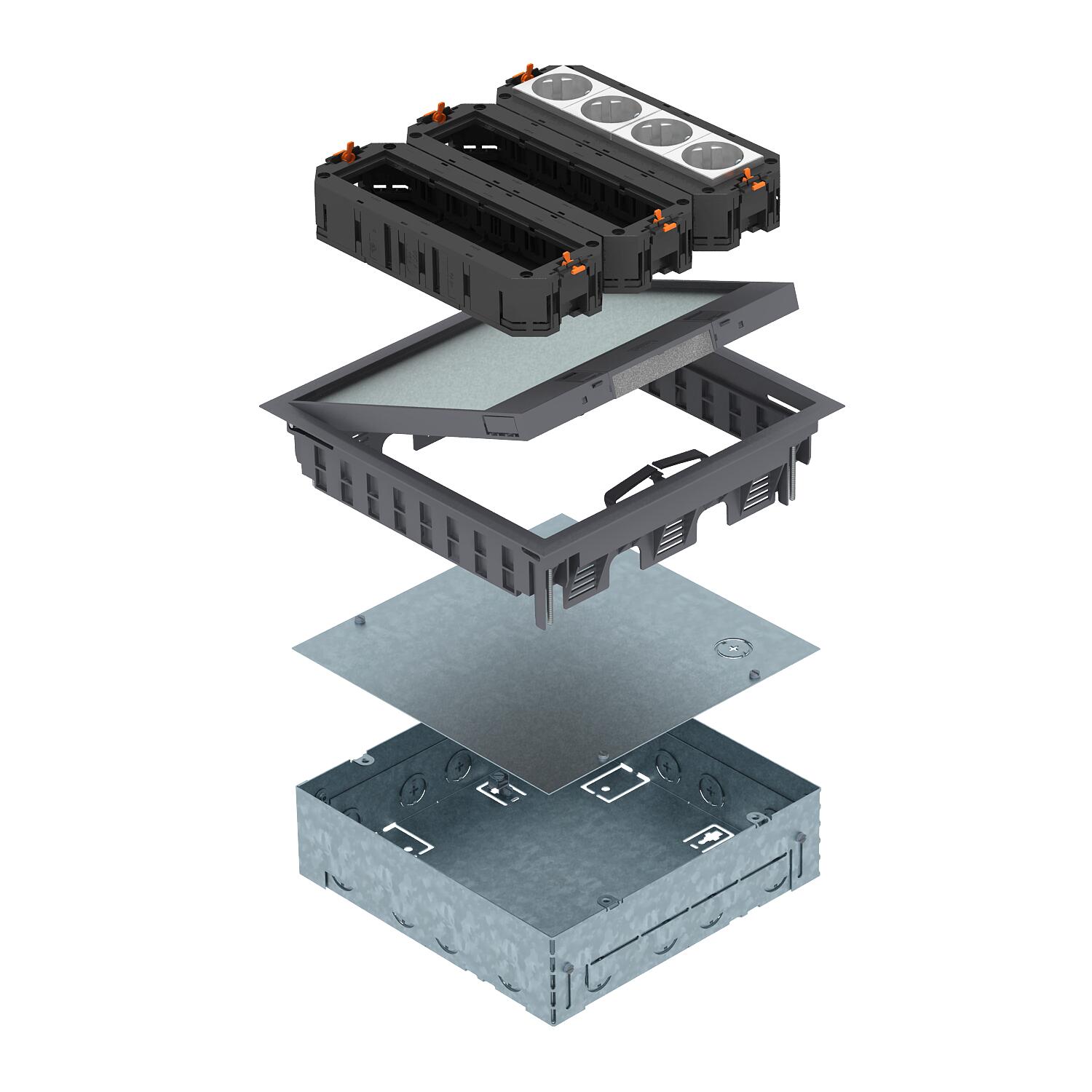

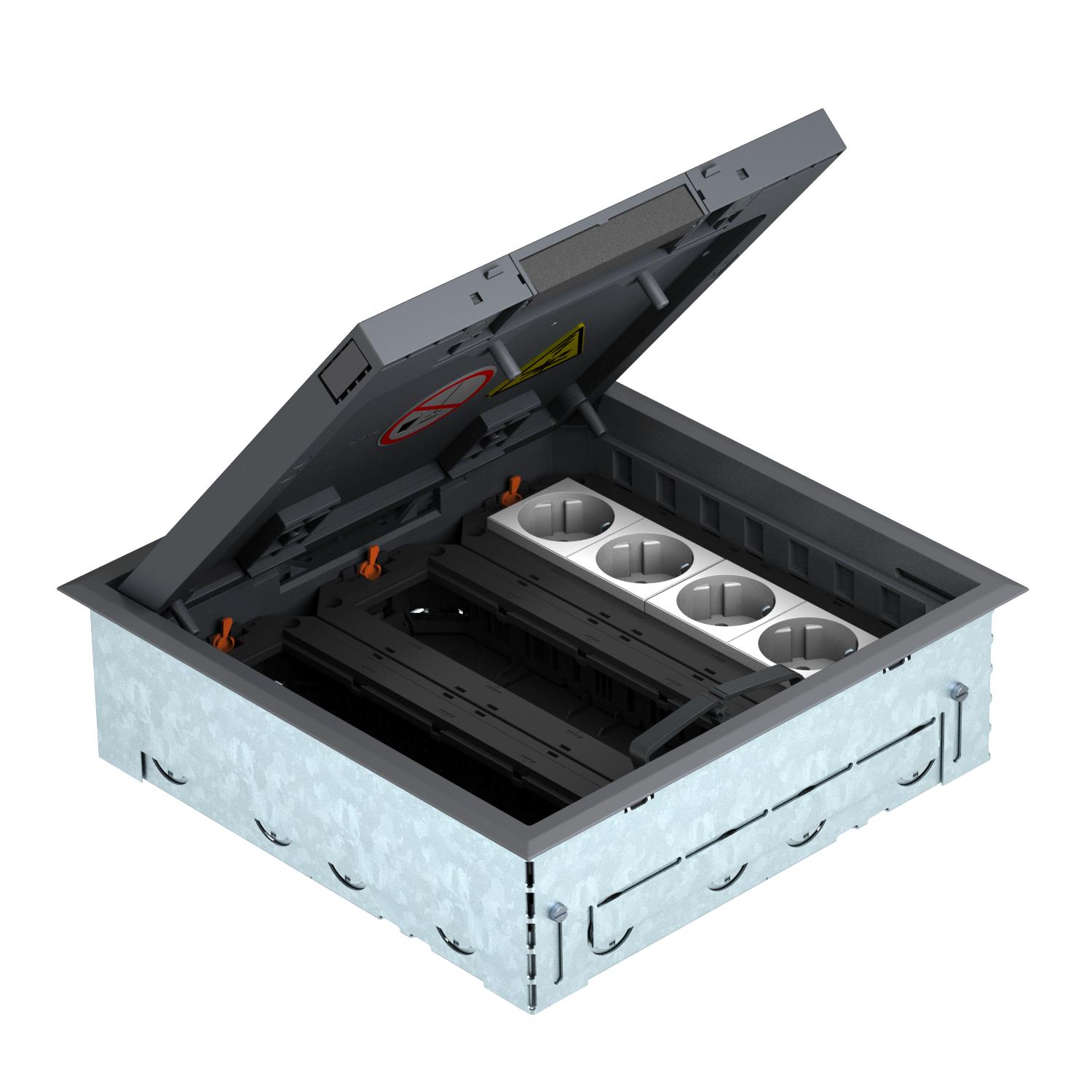

Popis výrobkuČtvercová vestavná jednotka pro dvanáct instalačních přístrojů Modul 45, pro použití v dutých podlahách a podlahách z mazaniny se suchou údržbou v interiéru, sestává z vestavného pouzdra, přístrojové jednotky GES9-2, tří univerzálních nosičů UT a dvou dvojitých zásuvek s ochranným kontaktem 33°, bílé provedení. Vestavné pouzdro s předlisovanými otvory pro trubková vedení (M25), nastavitelné na horní hranu mazaniny. Při dodání je vestavné pouzdro uzavřeno plným víkem. Přístrojovou jednotku lze po zhotovení mazaniny vložit do vzniklého montážního otvoru. Vybrání pro podlahovou krytinu v odklápěcím víku přístrojové jednotky 3, 5, 8 nebo 10 mm.
Minimální montážní hloubka je 73 mm, rozsah nivelace + 30 mm.
-
- Technické údaje
-
Technické údaje
Barva ocelově šedá; RAL 7011 Délka 247 mm Hloubka vestavby 80 mm Materiál Polyamid Možnost instalace těsnění Ne Otevírací mechanismus Aretační páčka Provedení vývodu vedení Otočný šňůrový vývod Rozměr 264x264x73mm Šířka 247 mm Stupeň krytí (IP) při nepoužívání IP40 Stupeň krytí (IP) při používání IP20 Stupeň ochrany – kód IK IK08 Tloušťka podlahové krytiny 5 mm Výška mazaniny, max. 100 mm Výška mazaniny, min. 80 mm - Všechny typy
- Ke stažení
-
Datový list UDHOME GES9 7011 / 7427420 , 0.26MB , pdfEU prohlášení o shodě UDHOME GES9 7011 / 7427420 , 0.15MB , pdf
