Poznámka: Výroba tohoto výrobku bude ukončena.

Koncový díl 110 | 70 | pozinkováno

morepic-1

morepic-2

Koncový díl

Obj. č. 7216360 | EAN 4012195917342

Obj. č. / Typ	7216360 / BSKM-VK 0711 FS

Rozměr B	110 mm

Rozměr H	70 mm

Barva	pozinkováno

Popis výrobku

Popis výrobku

Ke koncovému uzavření kanálu BSKM 0711 tak, aby při přímé montáži na stěnu a strop nepropouštěl kouř, ve spojení s úchytem BSKM-AD 0711 také při závěsné montáži. Včetně vlepeného těsnění k utěsnění spár a volného těsnění u kombinace s úchytem a také šroubu pro vyrovnání potenciálů.

Technické údaje

Technické údaje

Barva	pozinkováno
Izolační materiál	ostatní
Materiál	Ocel
Opláštění	Ocel
Počet stran, které mohou být vystaveny působení plamene	2
Povrch	pásově zinkováno
Provedení	levý/pravý

Rozměr	70x110
Rozměr H	70 mm
Rozměr t	75 mm
Rozměr A	174 mm
Rozměr B	110 mm
Rozměr d	144 mm
Třída protipožární odolnosti I – instalační kanál	120

Všechny typy

Všechny typy

Typ	Rozměr B	Rozměr H	Barva	Obj. č.	Množství	Nejm. prod. jedn.
BSKM-VK 0711 FS	110 mm	70 mm	pozinkováno	7216360	Kus	1 Kus

Ke stažení

Datový list BSKM-VK 0711 FS / 7216360 , 0.22MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Brožura Brožura – Odborníci , 2.10MB , pdf

Brožura False ceiling installations , 2.70MB , pdf

Leták Identifikační štítek PYROLINE Rapid , 2.00MB , pdf

Leták PYROLINE_Rapid_BSKM_RW , 2.00MB , pdf

Katalog Fire protection ducts , 8.99MB , pdf

Návod k montáži Návod k montáži systému protipožárních kanálů PYROLINE® Rapid , 0.09MB , pdf

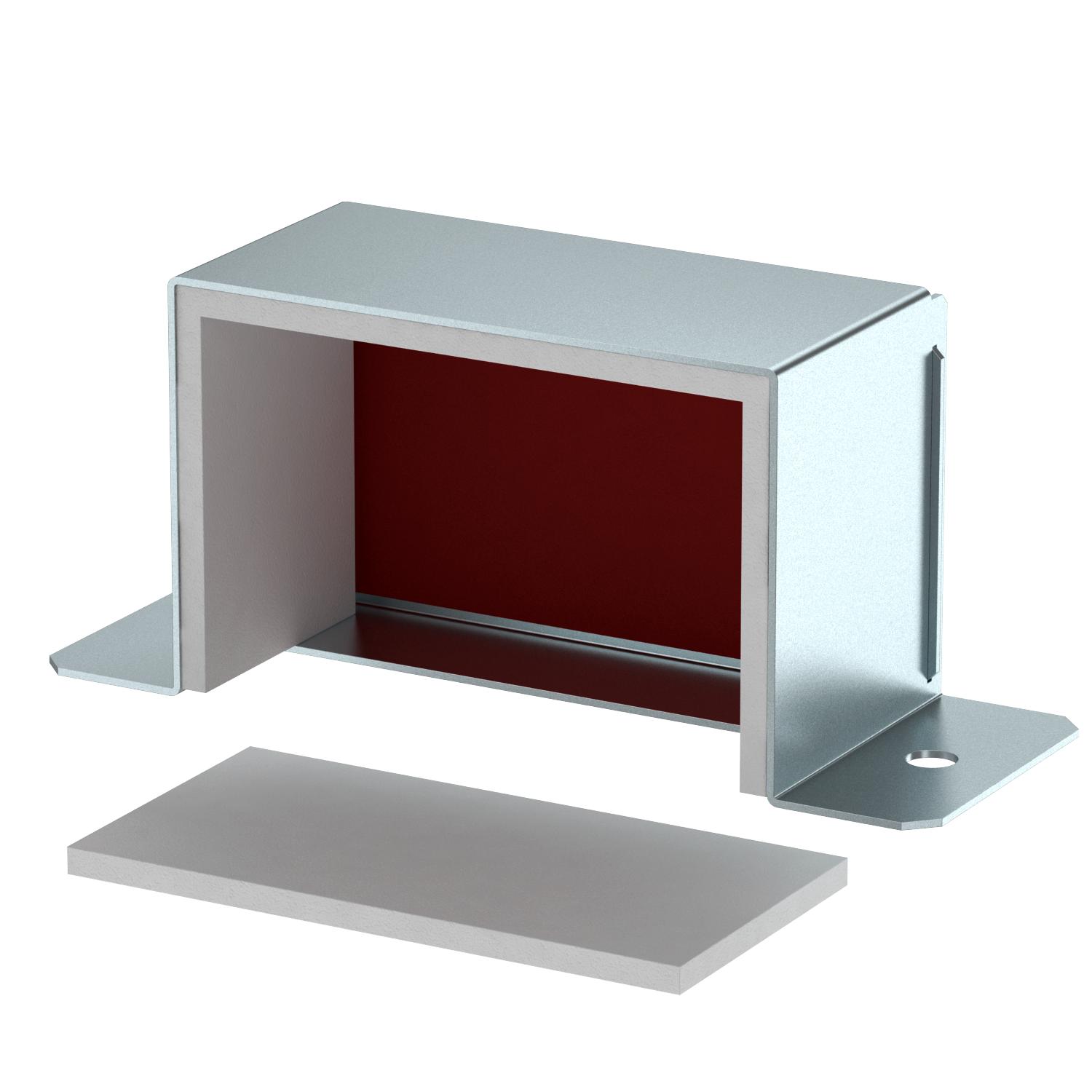

Výrobková grafika BSKM-VK 0711 FS / 7216360, 85.27 kB, jpg

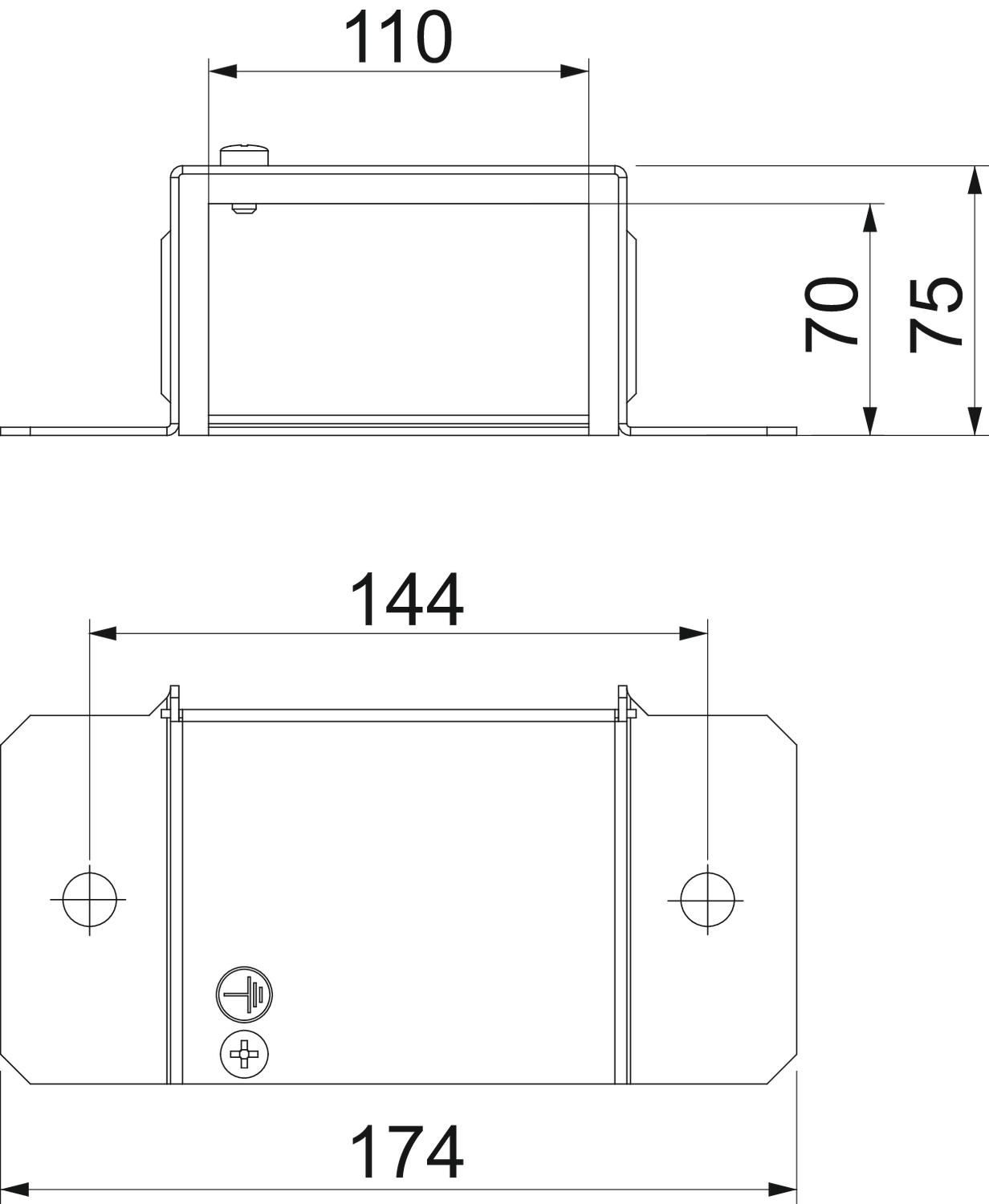

Rozměrový výkres BSKM-VK 0711 FS / 7216360, 61.53 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
