Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-70170 | | | | čistě bílá; RAL 9010

morepic-1

morepic-2

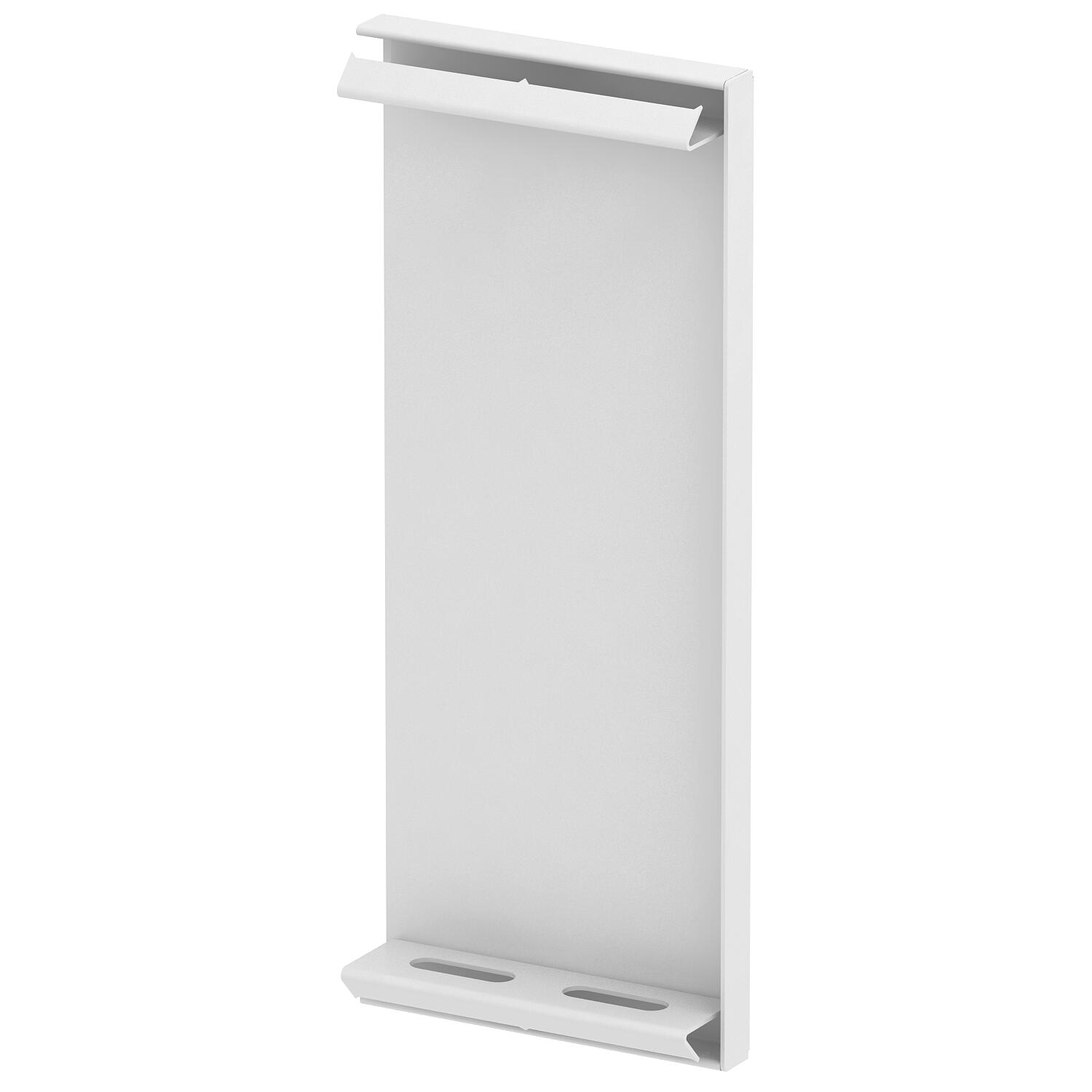

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-70170

Obj. č. 6277670 | EAN 4012195662464

Obj. č. / Typ	6277670 / GS-E70170RW

Barva	čistě bílá; RAL 9010

Popis výrobku

Popis výrobku

Koncový díl ke kanálům pro vestavbu přístrojů GS.

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Barva	čistě bílá; RAL 9010
Bez obsahu halogenů	Ano
Délka	10 mm
Kašírování řezu	Ano
Materiál	Ocel
Ochranná fólie	Ne
Pro šířku kanálu	170 mm
Pro výšku kanálu	70 mm
Provedení	Univerzální

Rozměr	70x170x10
Šířka	175 mm
Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK10
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-25 °C
Vhodný pro	levý/pravý
Výška	72 mm
Způsob upevnění	Zaklapnutelný

Všechny typy

Všechny typy

Typ	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GS-E70170RW	čistě bílá; RAL 9010	6277670	Kus	1 Kus

Ke stažení

Datový list GS-E70170RW / 6277670 , 0.19MB , pdf

Brožura Kanály pro vestavbu přístrojů Rapid 80 , 0.19MB , pdf

Katalog Geräteeinbaukanäle und Säulen , 28.91MB , pdf

EU prohlášení o shodě GS-E70170RW / 6277670 , 0.17MB , pdf

UK - Prohlášení shody GS-E70170RW / 6277670 , 0.14MB , pdf

Stáhnout

REACH Prohlášení o shodě GS-E70170RW / 6277670 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě GS-E70170RW / 6277670 , 0.12MB , pdf

Stáhnout

Schvalovací značka Povolení značky VDE pro systémy kanálů pro vestavbu přístrojů Rapid 80 z ocelového plechu , 0.11MB , pdf

Stáhnout

Pomůcka pro výběr Přehled kanálu pro vestavbu přístrojů Rapid 80, hloubka kanálu 70 mm, ocelový plech , 2.00MB , pdf

Výrobková grafika GS-E70170RW / 6277670, 38.84 kB, jpg

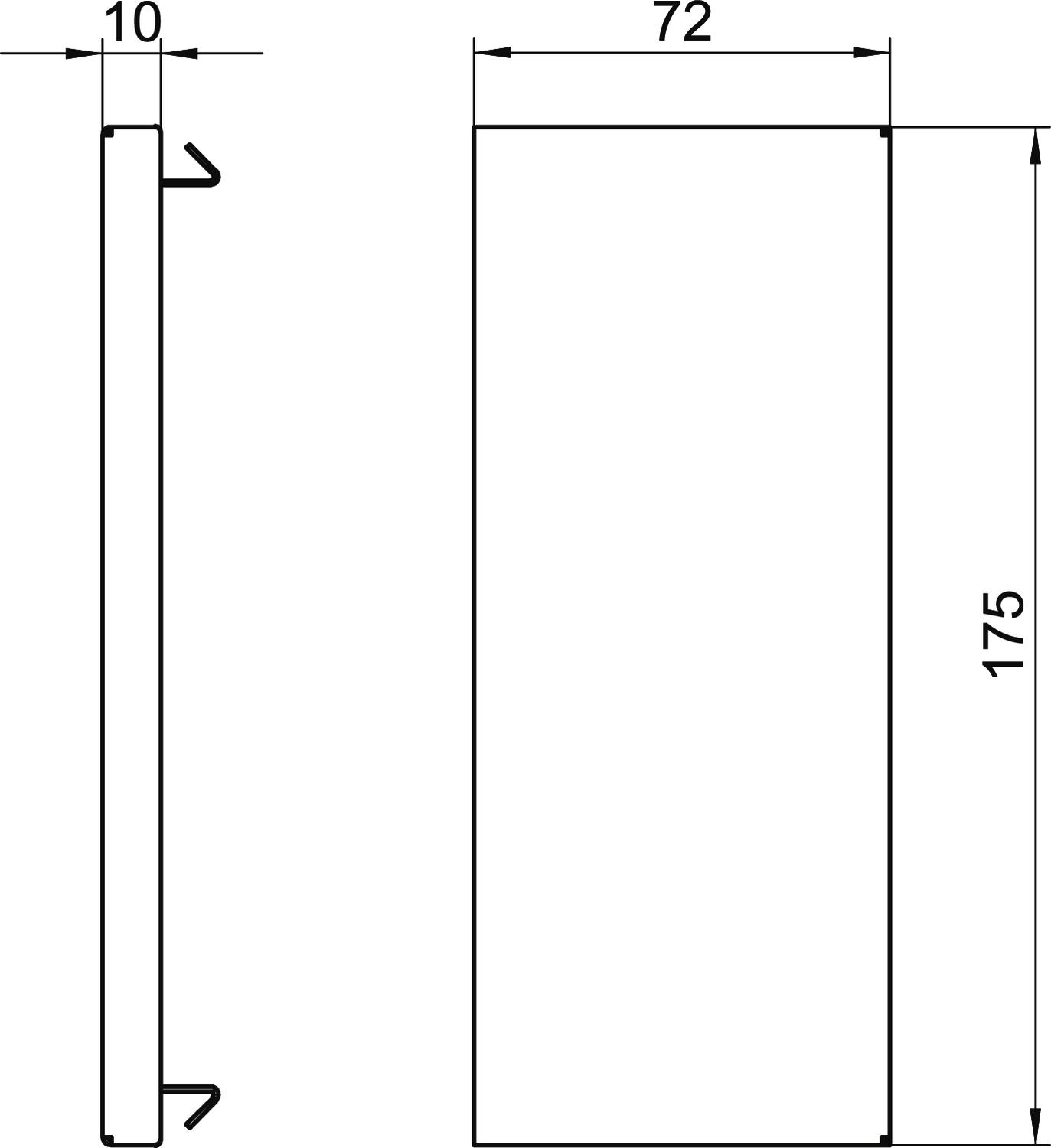

Rozměrový výkres GS-E70170RW / 6277670, 44.53 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty

6277670_KSTP1.stp, 78.97 kB

Rapid_80_Geräteeinbaukanal_Stahlblech-Systeme_Kanalbreite_170mm_Kanalhöhe_70_und_90_aysymmetrisch_Endstück_Kanalhöhe_70_und_90mm, 0.00
