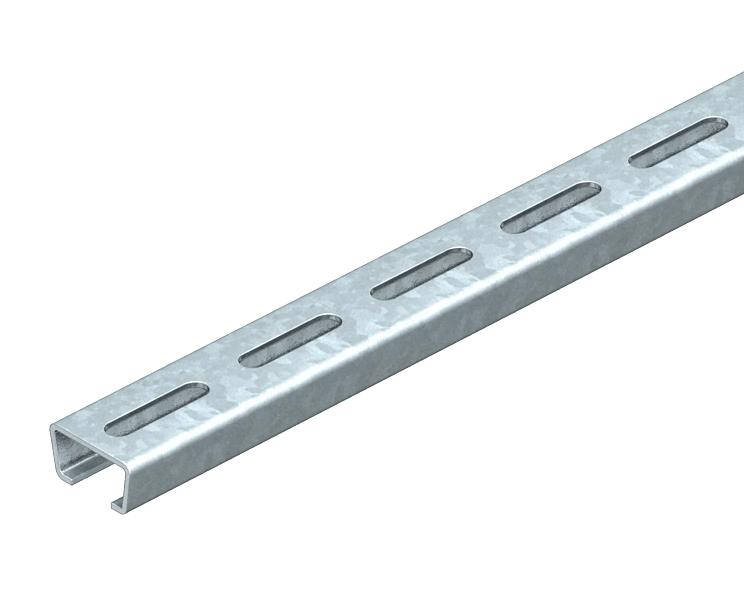

Kotevní lišta AML3518, výřez 16,5 mm, FS, děrovaná
Obj. č. 1112708 | EAN 4012195632597
- Popis výrobku
-
Popis výrobku
Střední profilová lišta C k ukládání kabelů, ve spojení s třmenovými příchytkami s patkou s hlavou T. Lze použít také jako konstrukci k zavěšení kabelových nosných systémů.
-
- Technické údaje
-

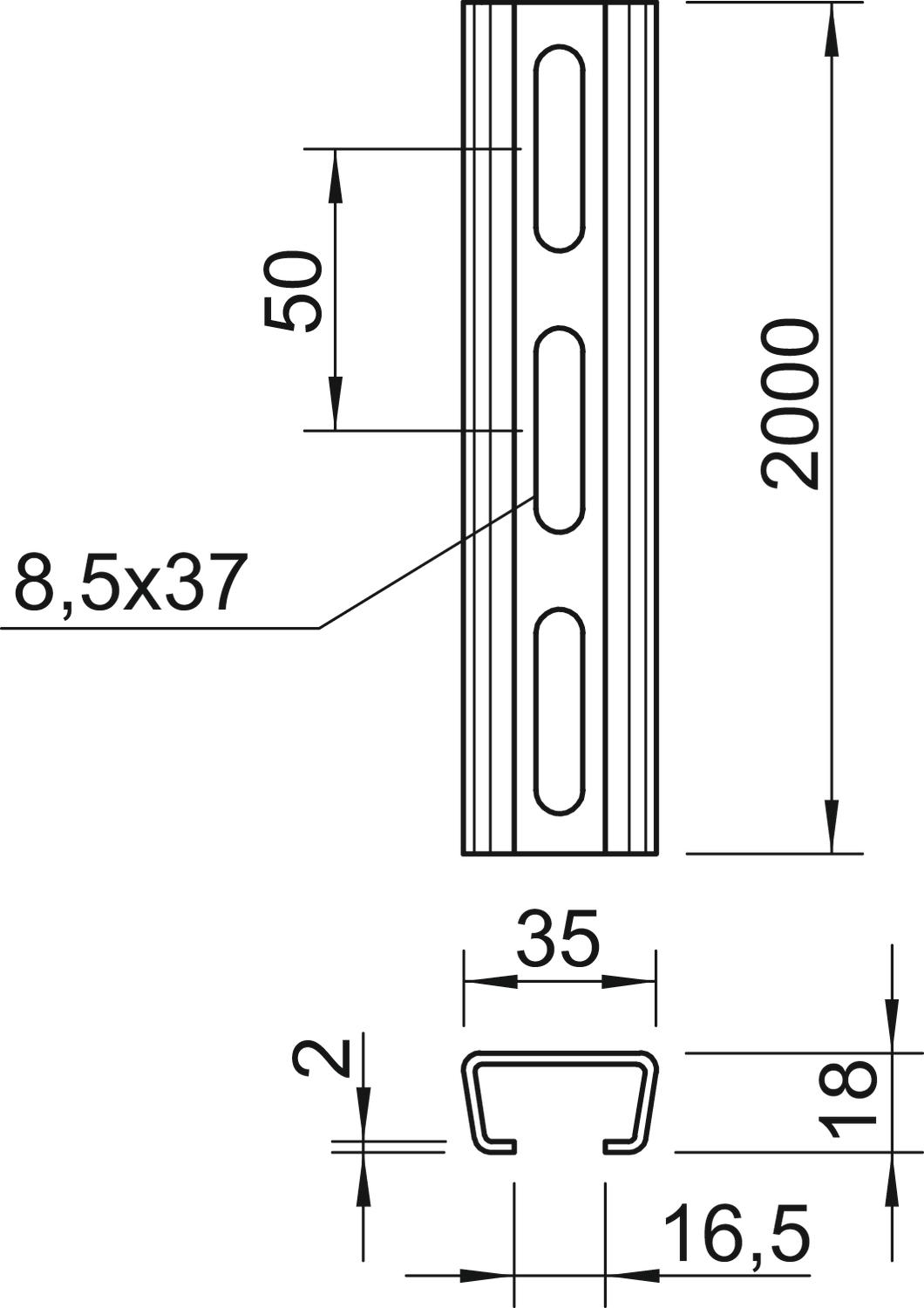

Rozměry
Délka 2000 mm Druh děrování Zadní strana děrovaná Materiál Ocel Odlomitelná Ne Povrch pásově zinkováno Provedení Jednoduchý profil Rozměr 2000x35x18 Rozměr L 2000 mm S děrováním Ano S ozubením Ne Šířka 35 mm Šířka výřezu 16,5 mm Statická hodnota A 1,31 cm² Statická hodnota Iy 0,54 cm Statická hodnota Iz 2,31 cm Statická hodnota Wy 0,52 cm² Statická hodnota Wz 1,32 cm² Svazek 20 m Tloušťka materiálu 2 mm Tvar profilu C - profil Výška 18 mm Vzdálenost středů vrtaných otvorů 50 mm Zachování funkčnosti Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Kluzná matice ZL
ACMSN M8 ZL 1147060 100 Kus
Šroub s hlavou T ZL
ACMHB M8x30 ZL 1148060 50 Kus
Třmenová příchytka, jednoduchá plastová přítlačná opěrka, FT
2056 12 FT 1160125 100 Kus - Ke stažení
-
