Kotevní tyč

Obj. č. 3497822 | EAN 4012196606764

Obj. č. / Typ

Délka

Závit

Rozměr d

Velikost klíče

Popis výrobku

Popis výrobku

Kotevní tyč a vhodná plastová dutinka umožňuje ve spojení s injektážní maltou VMU plus upevnit zátěže ke stěnám ze zdiva bez působení rozpínacího tlaku. Systém se používá také k upevnění do betonových stropů. V případě stěn z betonu a plných tvárnic se kotevní tyč montuje pouze pomocí injektážní malty VMU plus bez dutinky.

Kotevní tyč VMU-A 8 × 110 mm se montuje s plastovou dutinkou VM-SH 12 × 80 nebo VM-SH 16 × 85.

Kotevní tyč VMU-A 10x130 mm se montuje s plastovým děrovaným pouzdrem VM-SH 16x85.

Kotevní tyč VMU-A 10x150 mm se montuje s plastovým děrovaným pouzdrem VM-SH 16x85 nebo VM-SH 16x130.

Kotevní tyč VMU-A 12x155 mm se montuje s plastovým děrovaným pouzdrem VM-SH 20x85.

Technické údaje

Rozměry

Délka	130 mm
Druh závitu	metrický
Materiál	Ocel
Metrický závit	10
Označení hloubky	Ano
Povrch	Galvanicky pozinkováno

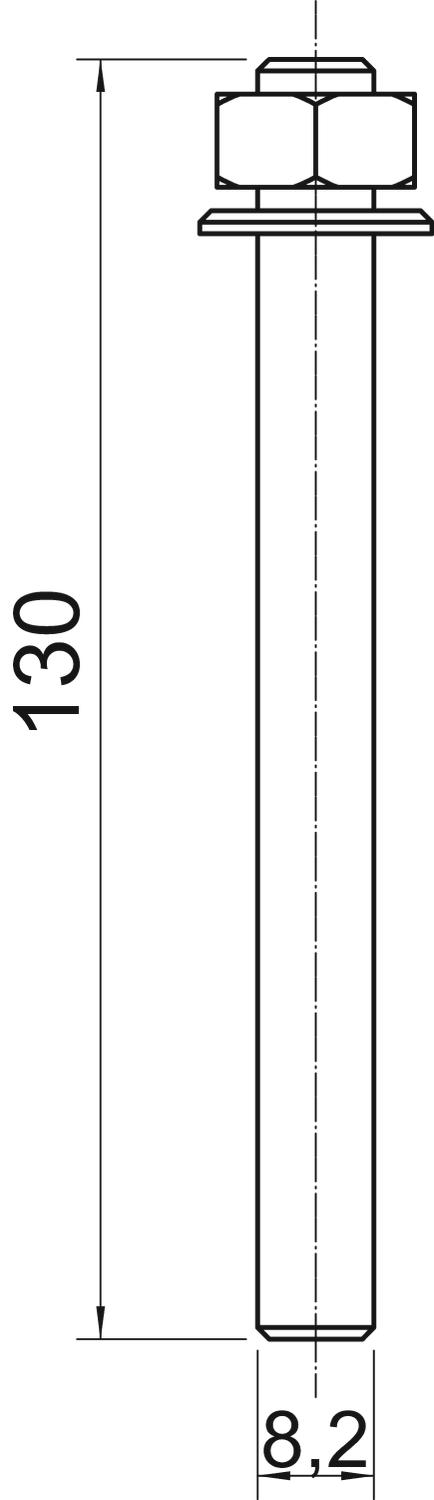

Rozměr	130x8,2

Rozměr d	10 mm
Rozměr L	130 mm
S vnějším závitem	Ano
Třída pevnosti	5.8
Velikost klíče	17
Závit	M10

Všechny typy

Všechny typy

Typ	Délka	Závit	Rozměr d	Velikost klíče	Obj. č.	Množství	Nejm. prod. jedn.
VMU-A 8-110vz	110 mm	M8	8 mm	13	3497820	Kus	10 Kus
VMU-A 10-130vz	130 mm	M10	10 mm	17	3497822	Kus	10 Kus
VMU-A 10-150vz	150 mm	M10	10 mm	17	3497824	Kus	10 Kus
VMU-A 12-155vz	155 mm	M12	12 mm	19	3497826	Kus	10 Kus

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Plastová dutinka	VMU-SH 16x85	3497862	Kus	10 Kus
Plastová dutinka	VMU-SH 16x130	3497864	Kus	10 Kus
Injektážní malta v kartuši, 420 ml	VMU plus 420	3497803	Kus	1 Kus
