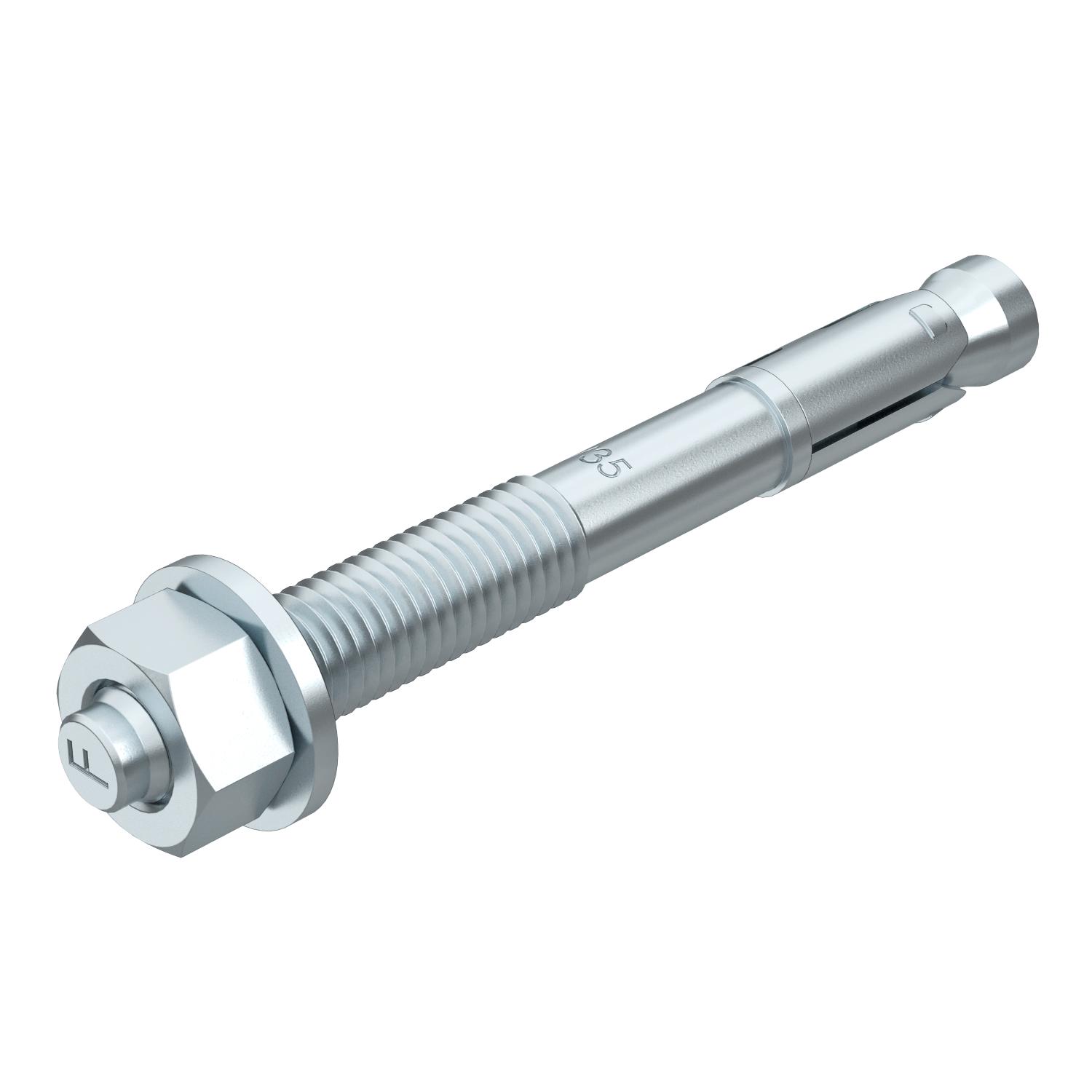

Kotva BZ G
Obj. č. 3498344 | EAN 4012196592678
- Popis výrobku
-
Popis výrobkuKotva BZ k ukotvení středně těžkých až těžkých zátěží do betonu s trhlinami i bez nich. Vysoké přípustné zatížení kombinuje s malou vzdáleností od okraje a malou vzdáleností os.
-
- Technické údaje
-
Technické údaje

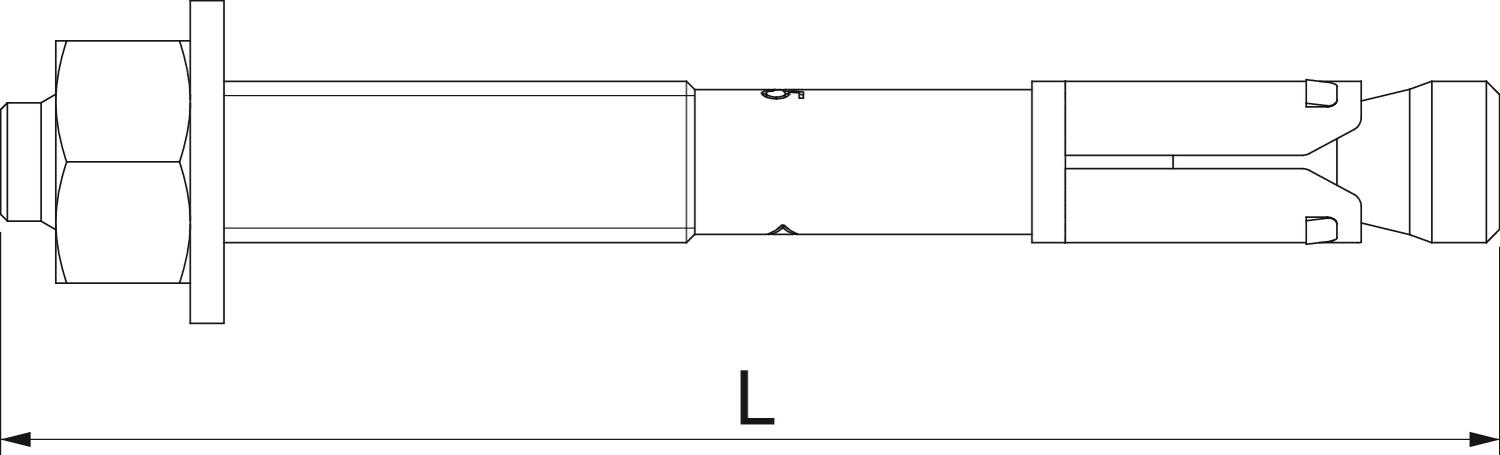

Atesty k dispozici Ano Barva modrobílá Délka 230 mm Dovolený zatěžovací rozsah tahové zóny 4,3 Druh závitu metrický Hloubka vrtaného otvoru 75 mm Materiál Ocel Metrický závit 10 Povrch Galvanicky pozinkováno Provedení k zatlučení Provedení kotvy/hřebíku/šroubů Rozpěrná hmoždinka Průměr vrtaného otvoru, min. 10 mm Rozměr M10x230mm Rozměr L 230 mm Tloušťka upnutí 150 mm Upínací rozsah, min. 150 mm Závit M10 - Všechny typy
- Ke stažení
-
Datový list BZ 10-150/230 / 3498344 , 0.18MB , pdfEU prohlášení o shodě BZ 10-150/230 / 3498344 , 0.29MB , pdfREACH Prohlášení o shodě BZ 10-150/230 / 3498344 , 0.12MB , pdfRoHS Prohlášení o shodě BZ 10-150/230 / 3498344 , 0.12MB , pdfPotvrzení o registraci Evropské technické schválení pro kotvu MKT BZ, BZ-IG , 0.13MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži kotvy BZ; BZ-U , 0.98MB , pdf
