Kotva BZ3
Obj. č. 3498683 | EAN 4012197357238
- Popis výrobku
-

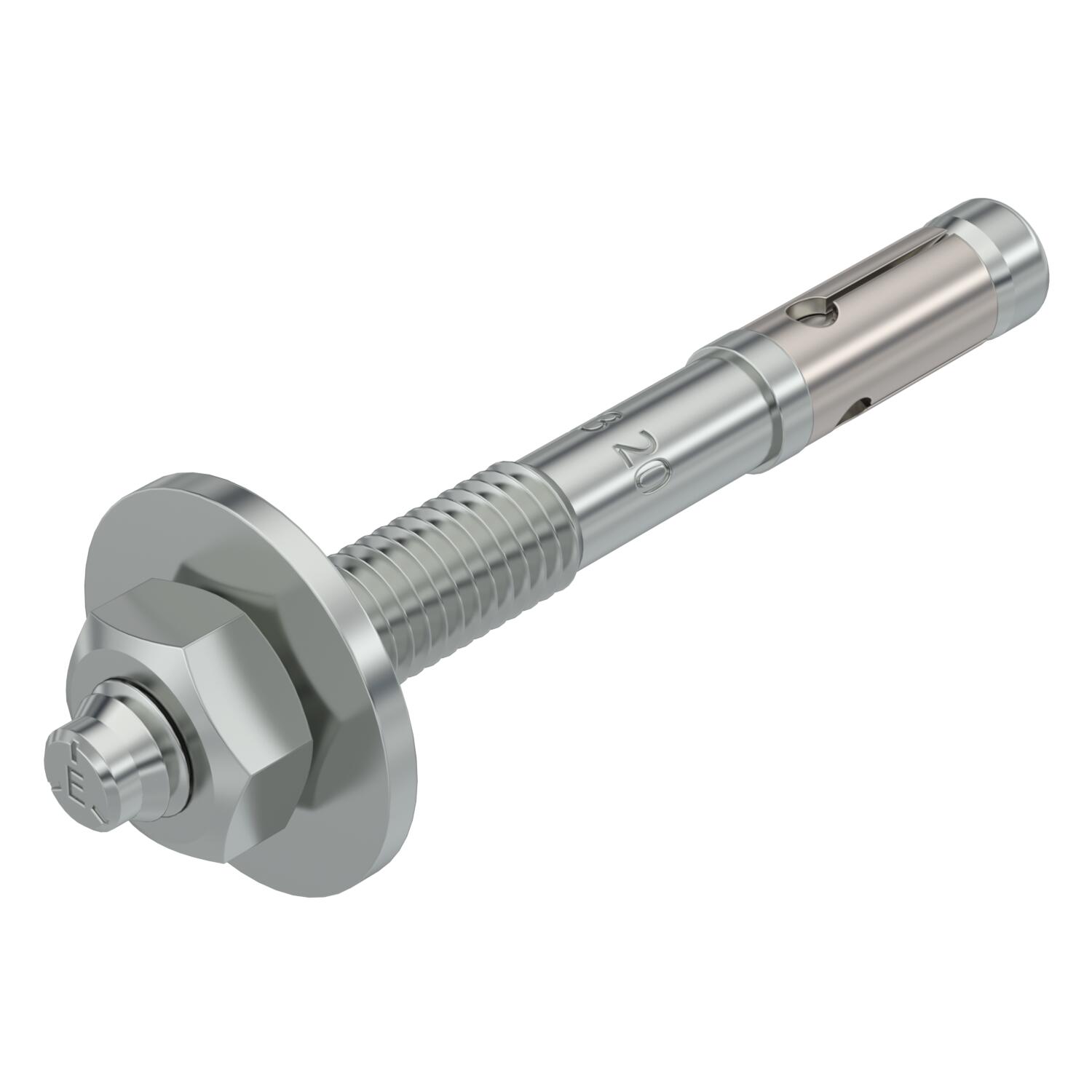

Popis výrobkuSvorníková kotva BZ3 pro kotvení středního až těžkého zatížení v trhlinovém nebo netrhlinovém betonu. Vhodné pro vysoké zatížení s malými vzdálenostmi od okraje a osy. K natlučení
Evropské technické posouzení ETA-19/0619, včetně charakteristických hodnot při požáru do doby požární odolnosti R 120.
Certifikace pro seismické události, kategorie C1 a C2.
Zkouška šokem od Federálního úřadu pro civilní ochranu, Bern, Švýcarsko.
* S velkou podložkou podle EN ISO 7093-1 (DIN 9021)
-
- Technické údaje
-
Technické údaje

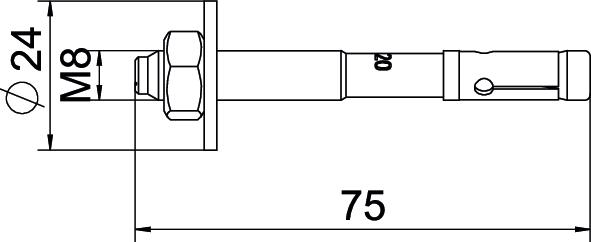

Atesty k dispozici Ano Barva modrobílá Délka 75 mm Délka závitu 33 mm Druh závitu metrický ETA, hodnocení pro případ zemětřesení C1 a C2 Materiál Ocel Metrický závit 8 Povrch Galvanicky pozinkováno Provedení k zatlučení Provedení kotvy Vnější závit Provedení kotvy/hřebíku/šroubů Rozpěrná hmoždinka Průměr vrtaného otvoru, max. 8 mm Průměr vrtaného otvoru, min. 8 mm Rozměr M8x75 Rozměr L 75 mm Šroubový systém kotvy Vnější šestihran Tloušťka upnutí 20 mm Třída protipožární ochrany podle EN 13501-2 ostatní Upevňovací přípravek kotvy Matice Upínací rozsah, max. 20 mm Velikost klíče 13 Závit M8 Způsob montáže hmoždinky, kotvy Montáž se zasunutím kotvy předem - Všechny typy
-
Všechny typy
