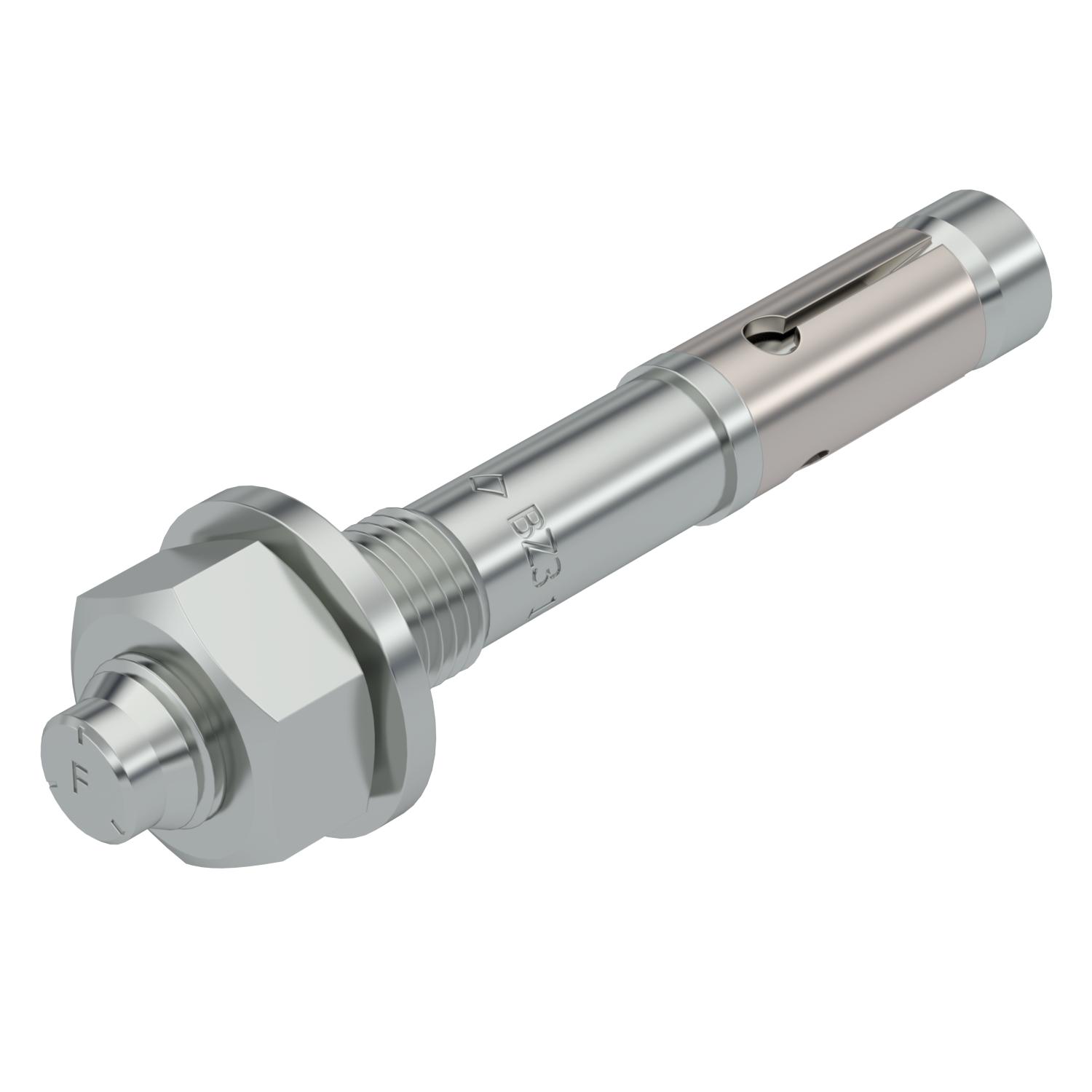

Kotva BZ3
Obj. č. 3498701 | EAN 4012197357559
- Popis výrobku
-
Popis výrobkuSvorníková kotva BZ3 pro kotvení středního až těžkého zatížení v trhlinovém nebo netrhlinovém betonu. Vhodné pro vysoké zatížení s malými vzdálenostmi od okraje a osy. K natlučení
Evropské technické posouzení ETA-19/0619, včetně charakteristických hodnot při požáru do doby požární odolnosti R 120.
Certifikace pro seismické události, kategorie C1 a C2.
Zkouška šokem od Federálního úřadu pro civilní ochranu, Bern, Švýcarsko.
* S velkou podložkou podle EN ISO 7093-1 (DIN 9021)
-
- Technické údaje
-
Technické údaje

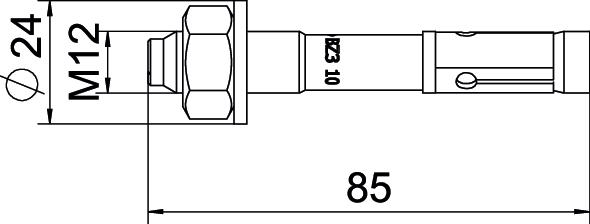

Atesty k dispozici Ano Barva modrobílá Délka 85 mm Délka závitu 29 mm Druh závitu metrický ETA, hodnocení pro případ zemětřesení C1 a C2 Hloubka vrtaného otvoru 83 mm Materiál Ocel Metrický závit 12 Povrch Galvanicky pozinkováno Provedení k zatlučení Provedení kotvy Vnější závit Provedení kotvy/hřebíku/šroubů Rozpěrná hmoždinka Průměr vrtaného otvoru, min. 12 mm Rozměr M12x85 Rozměr L 85 mm Šroubový systém kotvy Vnější šestihran Tloušťka upnutí 10 mm Třída protipožární ochrany podle EN 13501-2 ostatní Upevňovací přípravek kotvy Matice Upínací rozsah, max. 10 mm Velikost klíče 19 Závit M12 Způsob montáže hmoždinky, kotvy Montáž se zasunutím kotvy předem - Všechny typy
-
Všechny typy
