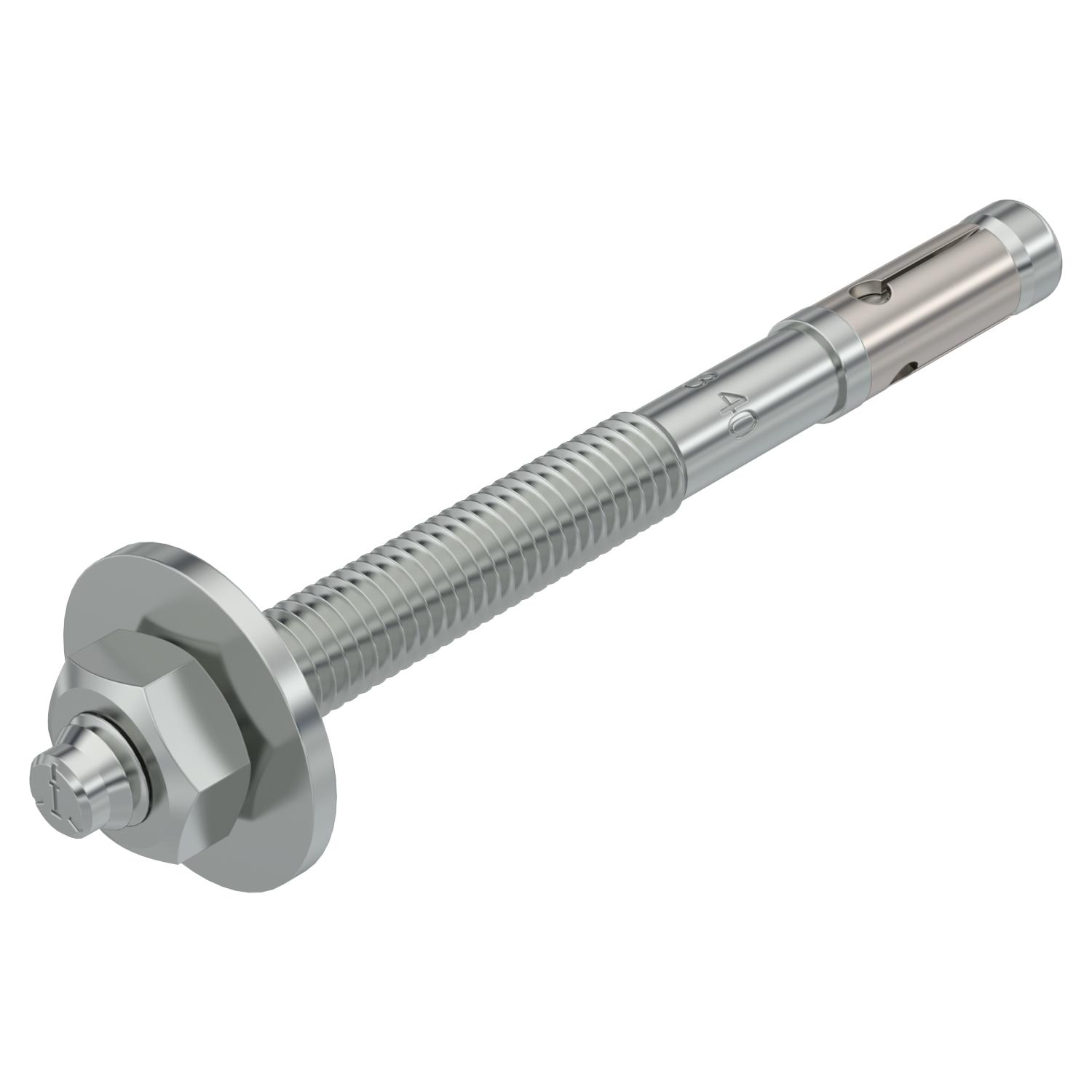

Kotva BZ3
Obj. č. 3498685 | EAN 4012197357276
- Popis výrobku
-
Popis výrobkuSvorníková kotva BZ3 pro kotvení středního až těžkého zatížení v trhlinovém nebo netrhlinovém betonu. Vhodné pro vysoké zatížení s malými vzdálenostmi od okraje a osy. K natlučení
Evropské technické posouzení ETA-19/0619, včetně charakteristických hodnot při požáru do doby požární odolnosti R 120.
Certifikace pro seismické události, kategorie C1 a C2.
Zkouška šokem od Federálního úřadu pro civilní ochranu, Bern, Švýcarsko.
* S velkou podložkou podle EN ISO 7093-1 (DIN 9021)
-
- Technické údaje
-
Technické údaje

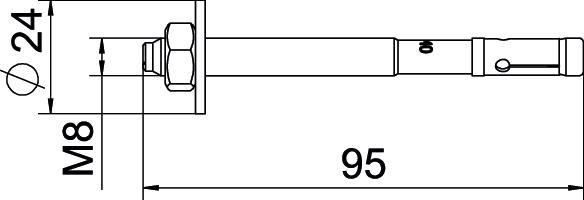

Atesty k dispozici Ano Barva modrobílá Délka 95 mm Délka závitu 53 mm Druh závitu metrický ETA, hodnocení pro případ zemětřesení C1 a C2 Materiál Ocel Metrický závit 8 Povrch Galvanicky pozinkováno Provedení k zatlučení Provedení kotvy Vnější závit Provedení kotvy/hřebíku/šroubů Rozpěrná hmoždinka Průměr vrtaného otvoru, min. 8 mm Rozměr M8x95 Rozměr L 95 mm Šroubový systém kotvy Vnější šestihran Tloušťka upnutí 40 mm Třída protipožární ochrany podle EN 13501-2 ostatní Upevňovací přípravek kotvy Matice Upínací rozsah, max. 40 mm Velikost klíče 13 Závit M8 Způsob montáže hmoždinky, kotvy Montáž se zasunutím kotvy předem - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list BZ3 8x95/0-40 / 3498685 , 0.15MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě BZ3 8x95/0-40 / 3498685 , 0.17MB , pdfREACH Prohlášení o shodě BZ3 8x95/0-40 / 3498685 , 0.12MB , pdfRoHS Prohlášení o shodě BZ3 8x95/0-40 / 3498685 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
