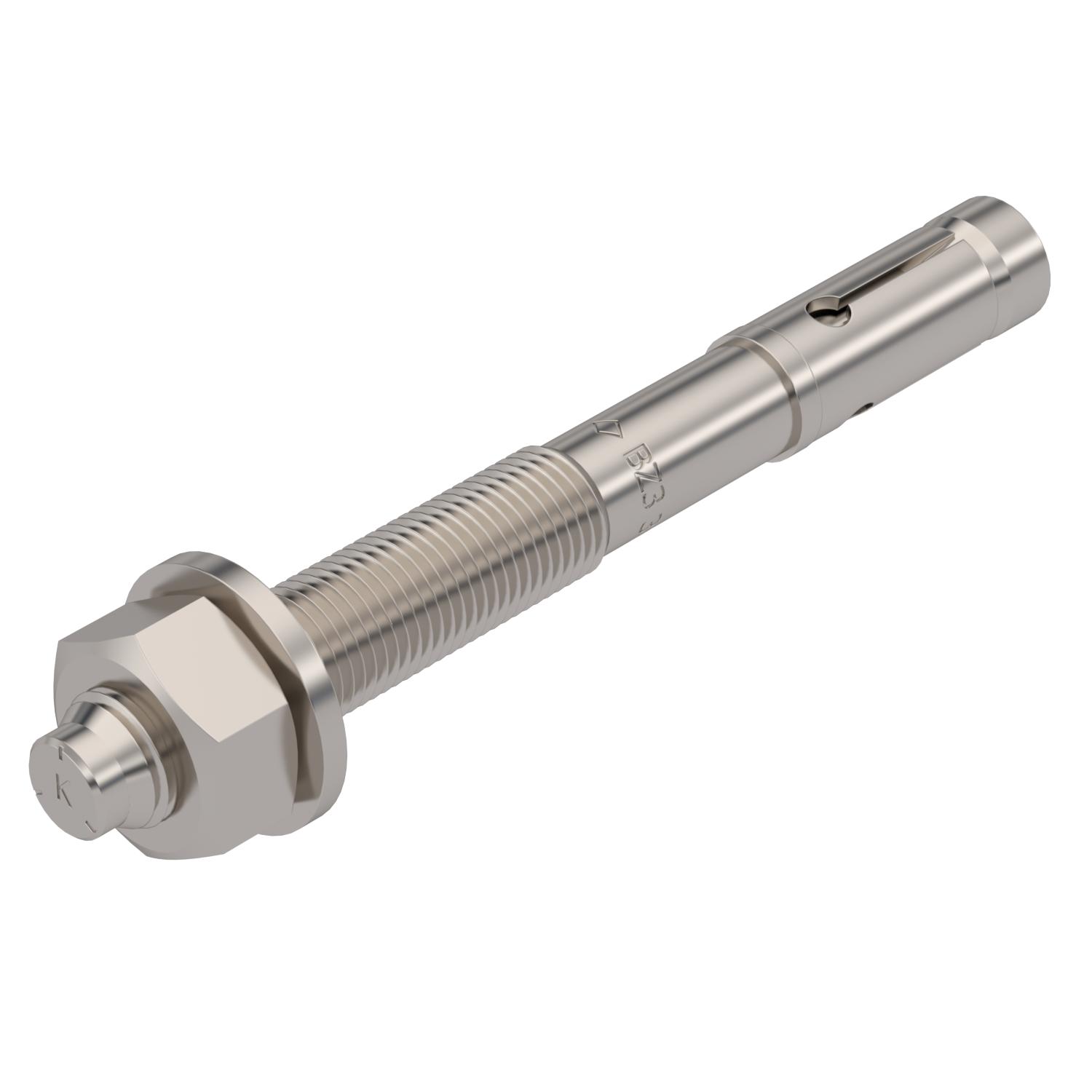

Kotva BZ3 A4

Obj. č. 3498722 | EAN 4012197357153

Obj. č. / Typ

Délka

Závit

Materiál	Nerez ocel

Popis výrobku

Popis výrobku

Svorníková kotva BZ3 pro kotvení středního až těžkého zatížení v trhlinovém nebo netrhlinovém betonu. Vhodné pro vysoké zatížení s malými vzdálenostmi od okraje a osy. K natlučení

Evropské technické posouzení ETA-19/0619, včetně charakteristických hodnot při požáru do doby požární odolnosti R 120.

Certifikace pro seismické události, kategorie C1 a C2.

Zkouška šokem od Federálního úřadu pro civilní ochranu, Bern, Švýcarsko.
* S velkou podložkou podle EN ISO 7093-1 (DIN 9021)

Technické údaje

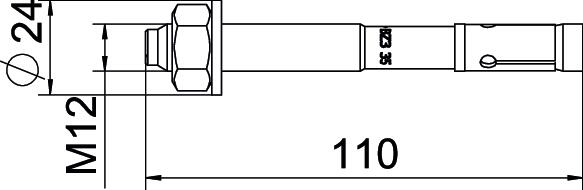

Rozměry

Délka	110 mm
Délka závitu	54 mm
Druh závitu	metrický
ETA, hodnocení pro případ zemětřesení	C1 a C2
Hloubka vrtaného otvoru	83 mm
Materiál	Nerez ocel
Metrický závit	12
Povrch	Holé, dodatečně ošetřeno
Provedení	k zatlučení
Provedení kotvy	Vnější závit
Provedení kotvy/hřebíku/šroubů	Rozpěrná hmoždinka

Průměr vrtaného otvoru, min.	12 mm
Rozměr	M12x110
Rozměr L	110 mm
Šroubový systém kotvy	Vnější šestihran
Tloušťka upnutí	35 mm
Třída protipožární ochrany podle EN 13501-2	ostatní
Upevňovací přípravek kotvy	Matice
Upínací rozsah, max.	35 mm
Velikost klíče	19
Závit	M12
Způsob montáže hmoždinky, kotvy	Montáž se zasunutím kotvy předem
