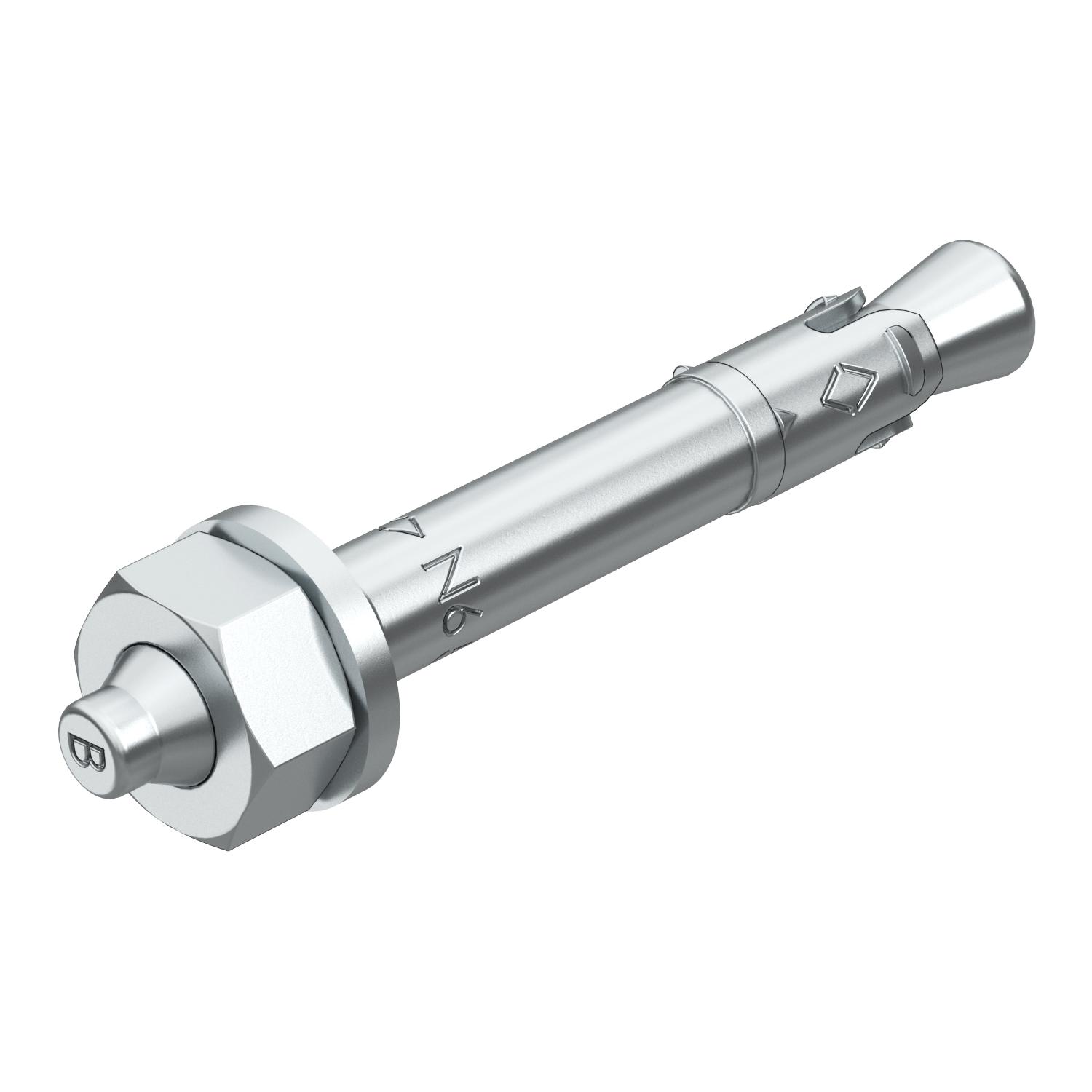

Kotva N se závitem
Obj. č. 3498396 | EAN 4012196411948
- Popis výrobku
-
Popis výrobkuKotvu N lze použít k vícenásobnému upevnění nenosných systémů do betonu s trhlinami i bez nich. Kombinuje přednosti kotvy s ještě jednodušší montáží. Nutno dbát na dodržení utahovacího momentu.
Při zatížení se kotva samočinně rozevírá a fixuje se tak v otvoru.
-
- Technické údaje
-
Technické údaje

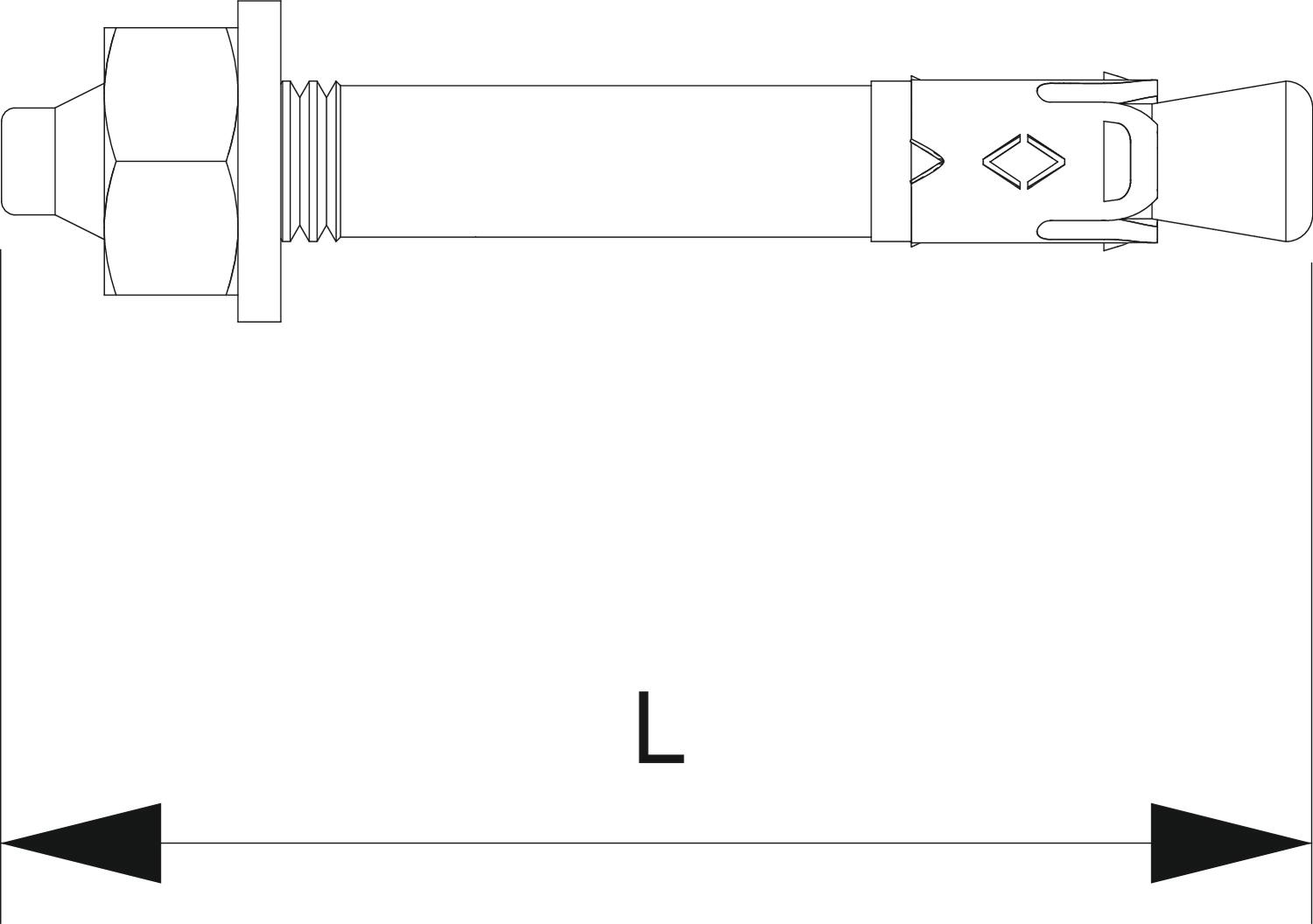

Atesty k dispozici Ano Barva modrobílá Délka 49 mm Hloubka vrtaného otvoru 40 mm Materiál Ocel Metrický závit 6 Povrch Galvanicky pozinkováno Provedení Úder Průměr vrtaného otvoru, min. 6 mm Rozměr 6x49mm Rozměr L 49 mm Samovrtný Ne Upevňovací přípravek ostatní Upínací rozsah, max. 10 mm Upínací rozsah, min. 5 mm Vhodné pro materiál Beton Závit M6 Způsob montáže hmoždinky, kotvy Montáž s prostrčením kotvy - Všechny typy
- Ke stažení
-
Datový list N 6-5-10/49 / 3498396 , 0.16MB , pdfEU prohlášení o shodě N 6-5-10/49 / 3498396 , 0.25MB , pdfREACH Prohlášení o shodě N 6-5-10/49 / 3498396 , 0.12MB , pdfRoHS Prohlášení o shodě N 6-5-10/49 / 3498396 , 0.12MB , pdfPotvrzení o registraci Evropské technické schválení pro kotvu MKT N , 0.09MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži kotvy N; N-K , 0.98MB , pdf
