Krabice pro elektronické komponenty pod omítku UP 46, hranatá, s bočním prostorem pro svorky 50 | 61 | 20/25 mm | 16

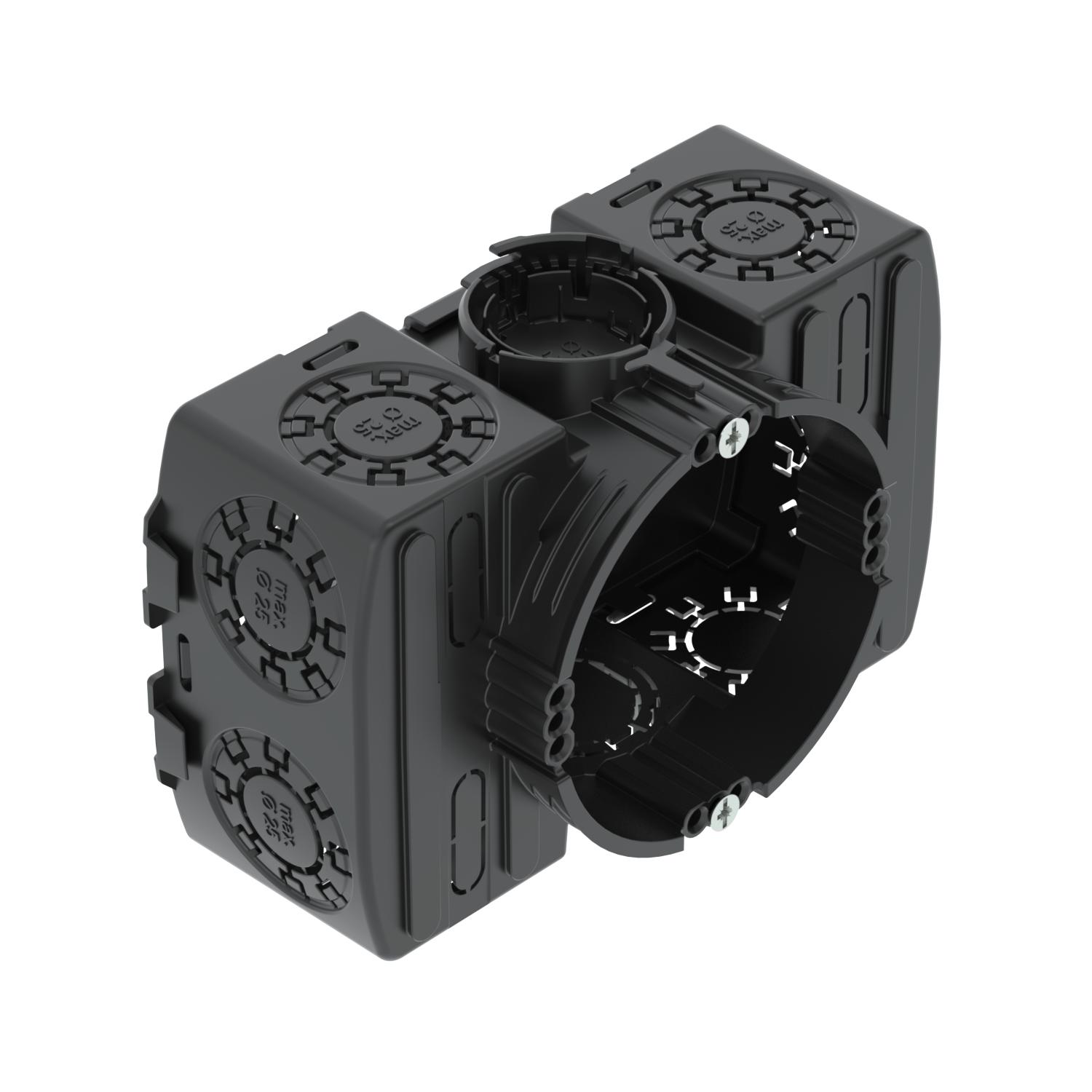

Krabice pro elektronické komponenty pod omítku UP 46, hranatá, s bočním prostorem pro svorky

Obj. č. 2003725 | EAN 4012196863815

Obj. č. / Typ	2003725 / UE 46

Výška	50 mm

Průměr	61 mm

Pro průměr trubky	20/25 mm

Počet vstupů	16

Popis výrobku

Popis výrobku

Krabice pod omítku pro elektronické komponenty s bočním prostorem pro svorky, hranatý tvar, pro použití ve zdivu s montážní hloubkou nejméně 50 mm.

• Oboustranný spojovací díl s bajonetovým zámkem
• 10 kombinovaných otvorů pro trubky Ø 20 a 25 mm
• 2 otvory pro vedení do Ø 20 mm ve dně
• 4 otvory pro ploché/můstkové kabely
• 4× 3 nálitky pro šrouby
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Barva	sytě černá
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	0,2401 kg CO₂e / 1 Kus
Délka	114 mm
Druh průchodky pouzdra	Vylamovací otvor
Druh vývodů	Vedení NYM, datová vedení a chráničky
Jmenovité napětí	400 V
Jmenovitý průřez, max.	2,5 mm²
Jmenovitý průřez, min.	1,5 mm²
Kombinované vývody Ø 20/25 mm	10
Materiál	Polypropylén
Nárazuvzdorný	Ano
odolné proti šíření plamene	podle VDE 0471 / IEC 60695-2-11, zkušební teplota 650 °C
Otvory pro trubky Ø 20 mm	2
Počet vstupů	16

Pro průměr trubky	20/25 mm
Průměr	61 mm
Rozměr	Ø60xH50x114
S hřebíkovou páskou	Ne
Se šrouby	Ano
Šířka	76 mm
Stupeň krytí	IP30
Tvar	Hranaté
Upevnění přístrojů	Šrouby
Upevnění víka	Šrouby
Vrchní díl	bez
Vstup zezadu	Ano
Výška	50 mm
Vzdálenost přístrojových šroubů	60 mm
Vzduchotěsné	Ne

Všechny typy

Všechny typy

Typ	Výška	Průměr	Pro průměr trubky	Počet vstupů	Obj. č.	Množství	Nejm. prod. jedn.
UE 46	50 mm	61 mm	20/25 mm	16	2003725	Kus	10 Kus

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podomítkový vyrovnávací kroužek 12 mm, přístrojová krabice	ZU 12-PR	2003742	Kus	25 Kus
Podomítkový vyrovnávací kroužek 24 mm, přístrojová krabice	ZU 24-PR	2003744	Kus	25 Kus
Signální víko pro krabice pod omítku, jednoduché	ZU 60-SD	2003760	Kus	50 Kus
