Křížení 110 FT 200

morepic-1

morepic-2

Křížení 110 FT

Obj. č. 6312934 | EAN 4012196303311

Obj. č. / Typ

Šířka

Popis výrobku

Popis výrobku

Křížení, horizontální, pro všechny kabelové žebříky pro velká rozpětí s výškou bočnice 110 mm.

Technické údaje

Technické údaje

Barva	modrobílá
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení bočnice	plochý profil
Provedení příček	Profil neděrovaný
Provedení pro velká rozpětí	Ano

Rozměr	110x200
Rozměr B	200 mm
Rozměr R	500 mm
Šířka	200 mm
tloušťka bočnice	2 mm
Výška	110 mm
Zachování funkčnosti	Ne

Všechny typy

Všechny typy

Typ	Šířka	Obj. č.	Množství	Nejm. prod. jedn.
WLK 1120 FT	200 mm	6312934	Kus	1 Kus
WLK 1130 FT	300 mm	6312942	Kus	1 Kus
WLK 1140 FT	400 mm	6312950	Kus	1 Kus
WLK 1150 FT	500 mm	6312969	Kus	1 Kus
WLK 1160 FT	600 mm	6312977	Kus	1 Kus

Ke stažení

Datový list WLK 1120 FT / 6312934 , 0.22MB , pdf

Příručka KTS Kabeltragsysteme , 1.61MB , pdf

Brožura Systémy pro velká rozpětí , 2.10MB , pdf

Leták Naklapávací víka , 2.00MB , pdf

Katalog Kabeltragsysteme , 45.23MB , pdf

EU prohlášení o shodě WLK 1120 FT / 6312934 , 0.15MB , pdf

UK - Prohlášení shody WLK 1120 FT / 6312934 , 0.09MB , pdf

Stáhnout

Návod k montáži Weitspannkabelleitern , 11.33MB , pdf

Návod k montáži General information on the mounting , 2.61MB , pdf

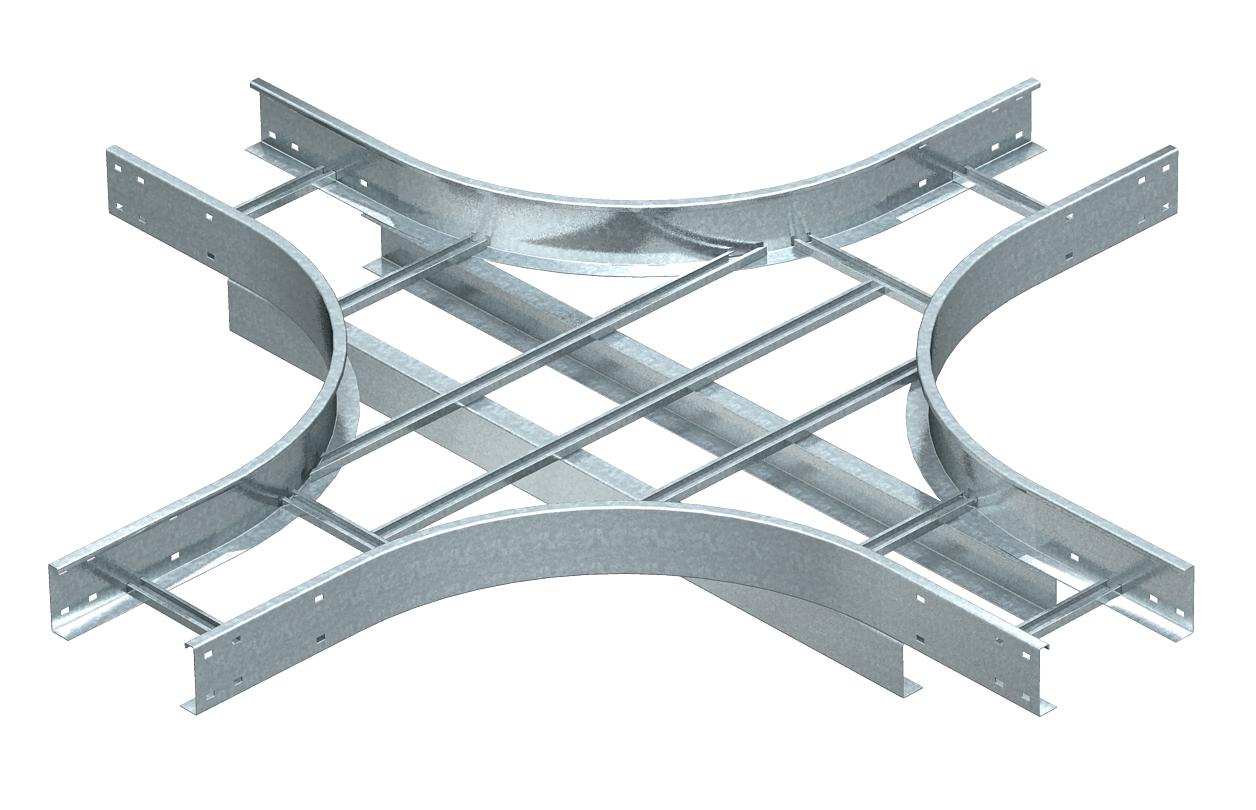

Výrobková grafika WLK 1120 FT / 6312934, 84.95 kB, jpg

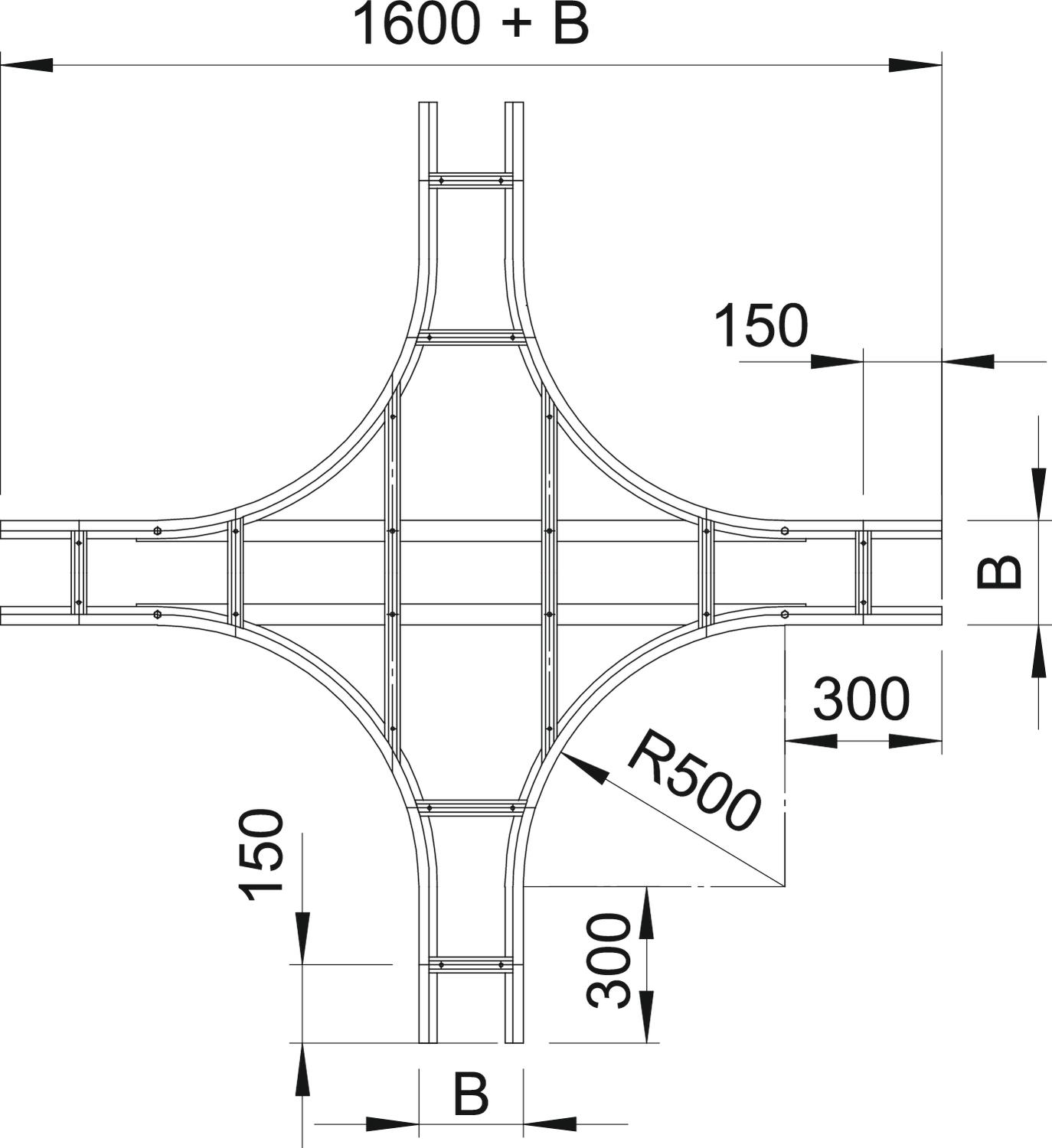

Rozměrový výkres WLK 1120 FT / 6312934, 101.36 kB, jpg

WLK 1120 FT / 6312934

6312934_KSTP1.stp, 1.08 MB
