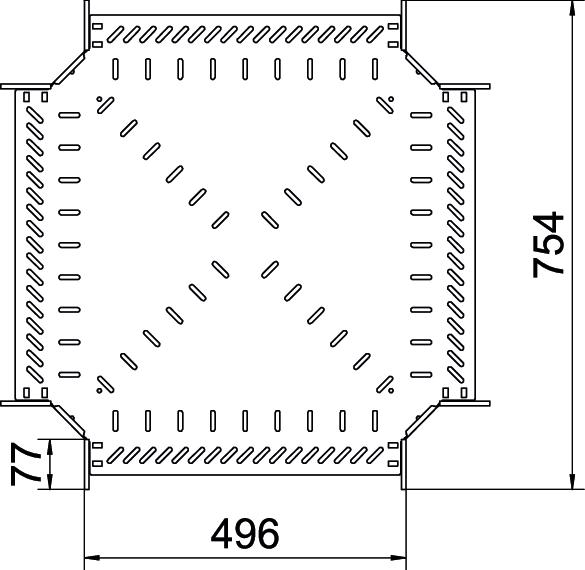

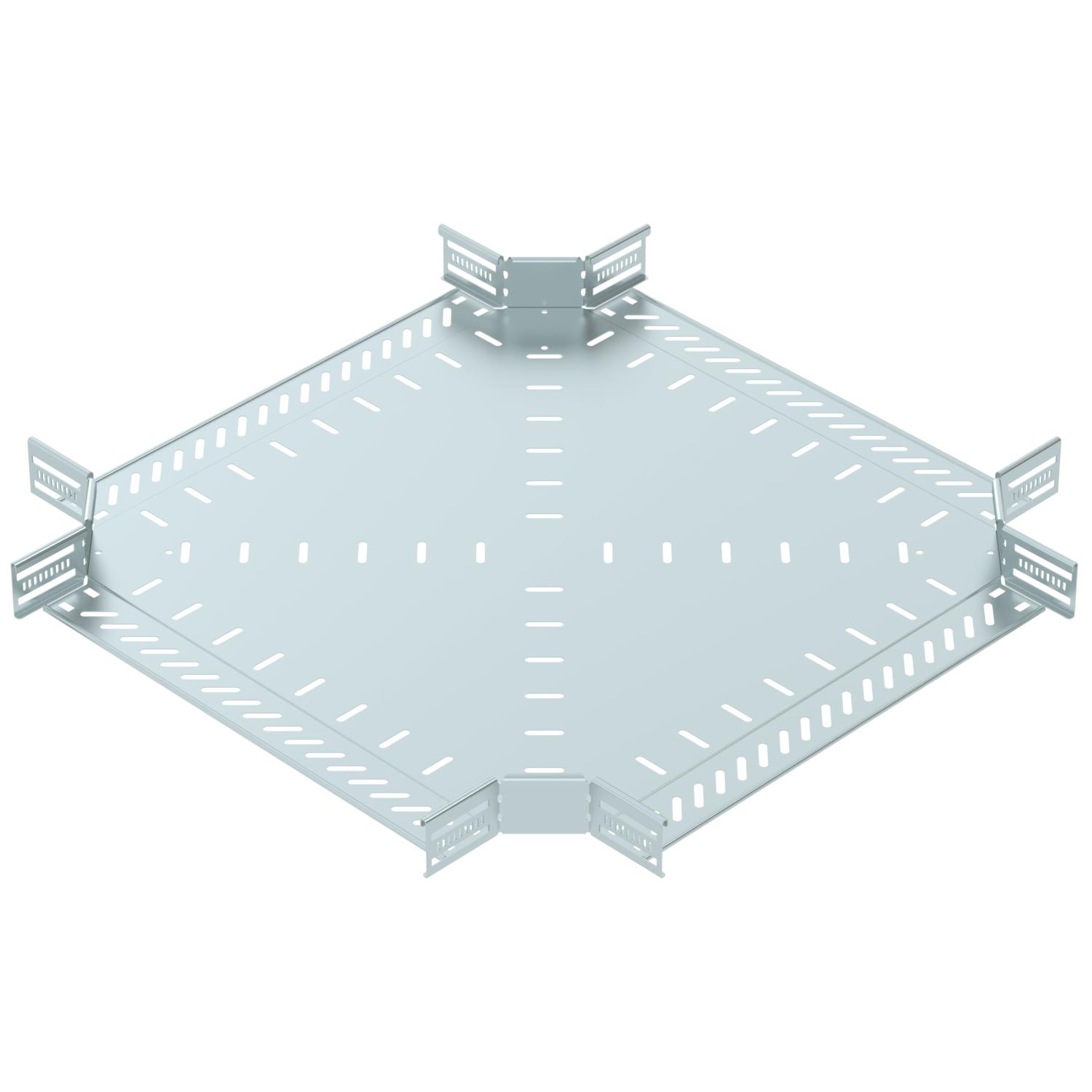

Křížení 60 FS
Obj. č. 7027319 | EAN 4012197338572
- Popis výrobku
-
Popis výrobkuKřížení pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Doporučený počet šroubů 32 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 60x500 Rozměr B 500 mm Rozmístění otvorů NATO Ne Šířka 500 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka materiálu dna 1 mm Tloušťka plechu 1 mm Výška 60 mm Zachování funkčnosti Ne - Všechny typy
- Ke stažení
-
Datový list RK 650 FS / 7027319 , 0.19MB , pdfEU prohlášení o shodě RK 650 FS / 7027319 , 0.12MB , pdfREACH Prohlášení o shodě RK 650 FS / 7027319 , 0.12MB , pdfRoHS Prohlášení o shodě RK 650 FS / 7027319 , 0.13MB , pdfPomůcka pro výběr Selection aid cable trays, screwable , 2.17MB , pdfPomůcka pro výběr Selection aid for cable trays, Magic , 0.23MB , pdfNávod k montáži Latchable Magic cable tray systems , 11.70MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
