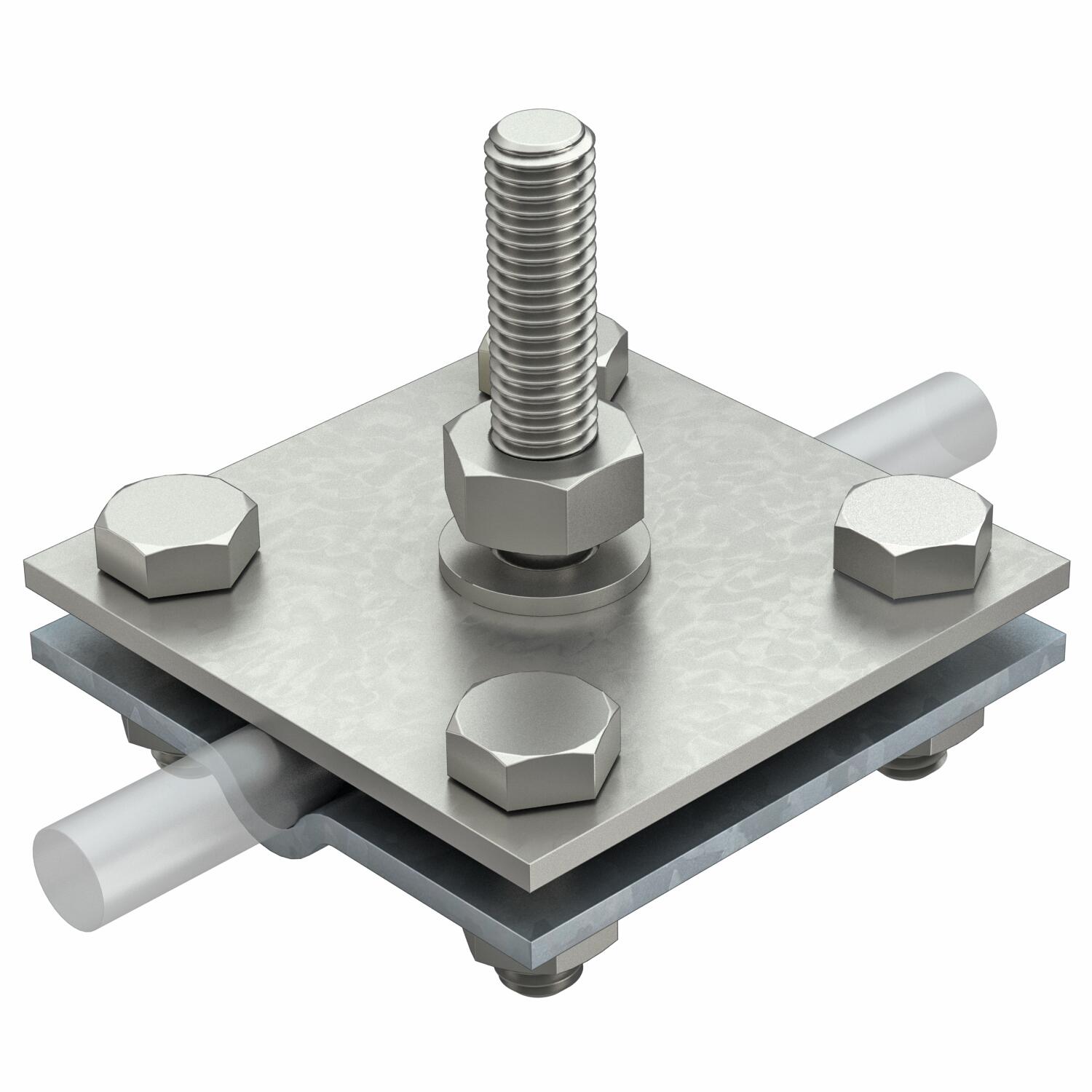

Křížová svorka pro ploché a kruhové vodiče se závitovým svorníkem M10 × 45
Obj. č. 5312657 | EAN 4012196454563
- Popis výrobku
-
Popis výrobku• Odpovídá požadavkům dle normy IEC/EN 62305-3
• Vhodná pro Ø 8–10 × FL 30
• Sestavená s 4 šrouby s šestihrannou hlavou M8 × 25 a 4 šestihrannými maticemi M8
-
- Technické údaje
-
Rozměry
Délka 70 mm Druh spojky Křížová svorka Druh upevňovacího šroubu Šroub se šestihrannou hlavou Materiál Nerez ocel, materiál 1.4307 Mezikus Ne Povrch žárově zinkováno ponorem / ušlechtilá nerezová ocel 1.4301 Rozměr 8-10mm Rozměr A 70 mm Rozměr B 70 mm Schopnost vést bleskový proud H/100 kA Šířka 70 mm Vhodná Rd 8-10/FL30 mm Vhodný pro spojení Kruhový vodič Rd 8–10 / plochý vodič Fl 30 Výška 55 mm Zkratový proud (50HZ)(1s;≤300°C) 4,2 - Všechny typy
- Ke stažení
-
Datový list 252 GB 10x45 / 5312657 , 0.18MB , pdfNávod k montáži Návod k montáži a instalaci křížové spojky , 2.00MB , pdf
