Křížová svorka pro Rd 8–10 × Rd 16 Rd 8-10 x 16 | žárově zinkováno ponorem

morepic-1

morepic-2

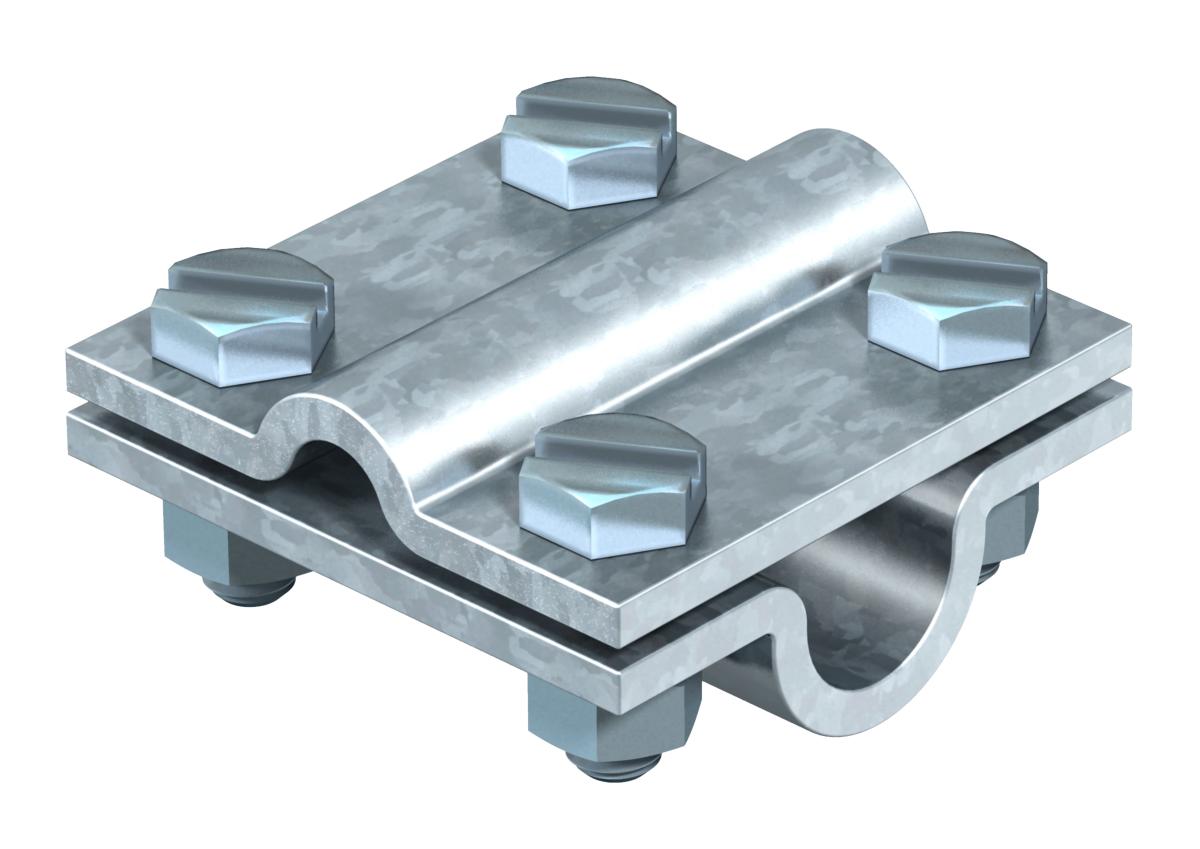

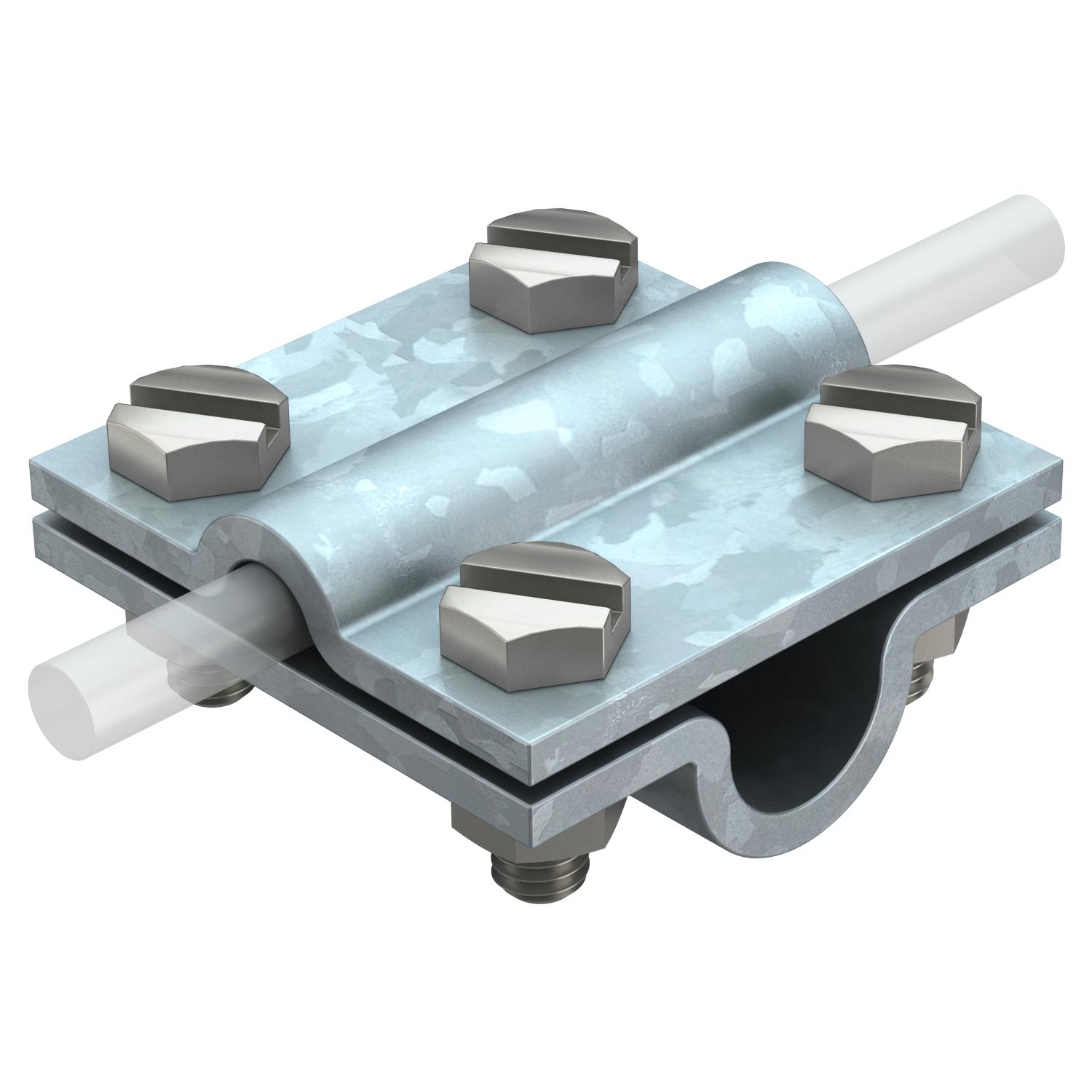

Křížová svorka pro Rd 8–10 × Rd 16

Obj. č. 5312809 | EAN 4012195418573

Obj. č. / Typ	5312809 / 253 10X16

Vhodná	Rd 8-10 x 16 mm

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

• Odpovídá požadavkům dle normy IEC/EN 62305-3

• Vhodná pro Ø 8–10 × Ø 16 / FL 30

• Sestavená s 4 šrouby s šestihrannou hlavou M8 × 25 a 4 šestihrannými maticemi M8 (F)

Technické údaje

Technické údaje

Druh spojky	Křížová svorka
Druh upevňovacího šroubu	Šroub se šestihrannou hlavou
Materiál	Ocel
Mezikus	Ne
Povrch	žárově zinkováno ponorem
Rozměr	8-10mm

Rozměr A	60 mm
Rozměr B	60 mm
Schopnost vést bleskový proud	H/100 kA
Vhodná	Rd 8-10 x 16 mm
Vhodný pro spojení	Kruhový vodič Rd 8–10 / Rd 16

Všechny typy

Všechny typy

Typ	Vhodná	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
253 10X16	Rd 8-10 x 16 mm	žárově zinkováno ponorem	5312809	Kus	25 Kus

Ke stažení

Datový list 253 10X16 / 5312809 , 0.21MB , pdf

Příručka Příručka ochrany před bleskem , 2.10MB , pdf

Příručka Příručka: Uzemňovací systémy , 2.10MB , pdf

Katalog Vyrovnání potenciálů a uzemnění , 16.24MB , pdf

EU prohlášení o shodě 253 10X16 / 5312809 , 0.06MB , pdf

Stáhnout

Pomůcka pro výběr Pomůcka pro výběr základového a obvodového zemniče dle DIN 18014 , 0.19MB , pdf

Návod k montáži Návod k montáži a instalaci křížové spojky , 2.00MB , pdf

Stáhnout

Výrobková grafika 253 10X16 / 5312809, 105.40 kB, jpg

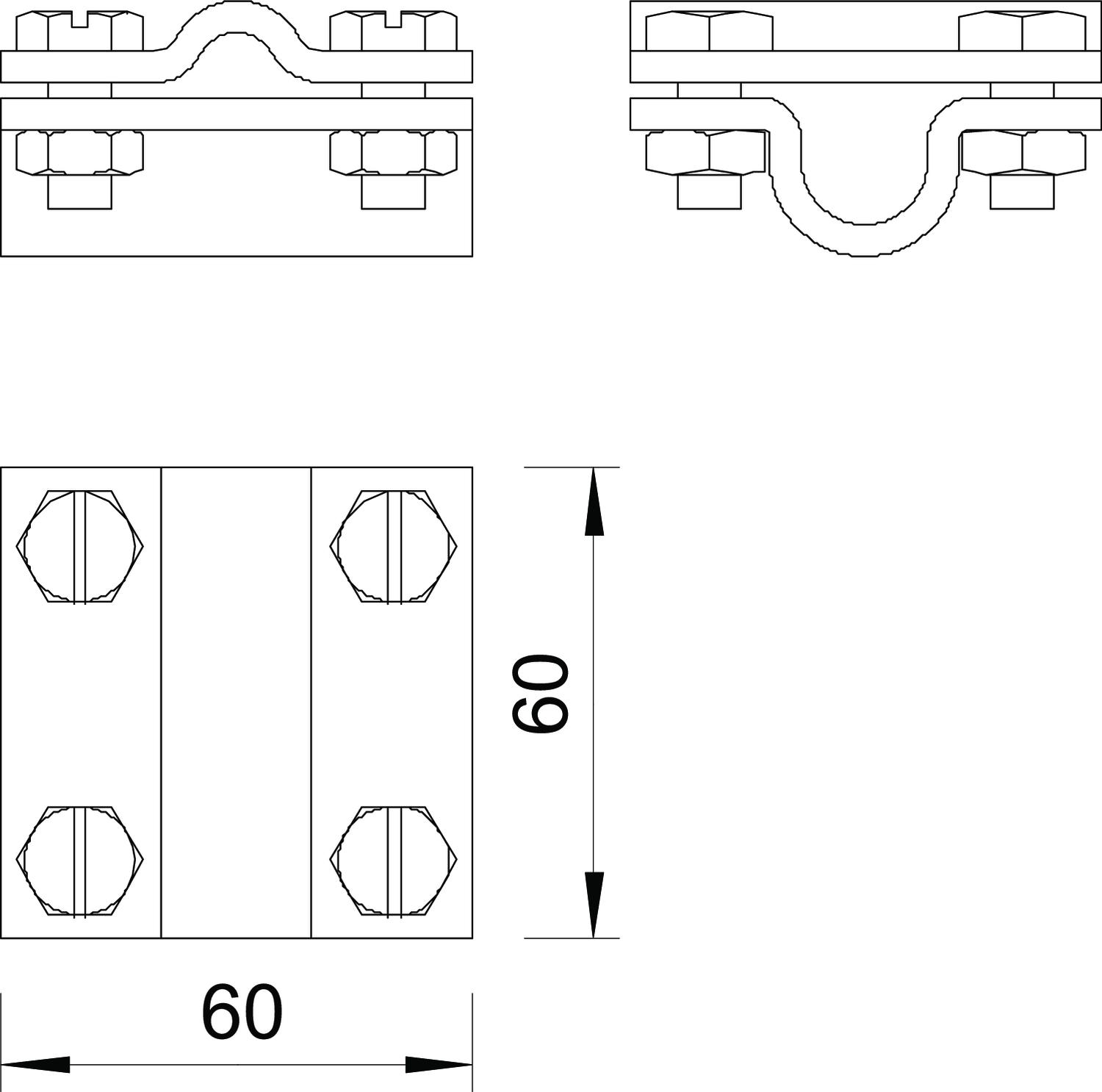

Rozměrový výkres 253 10X16 / 5312809, 80.56 kB, jpg

253 10X16 / 5312809
