Kruhové vodiče ocelové pozinkované 10 | 50 | 80 | 78 | Ocel

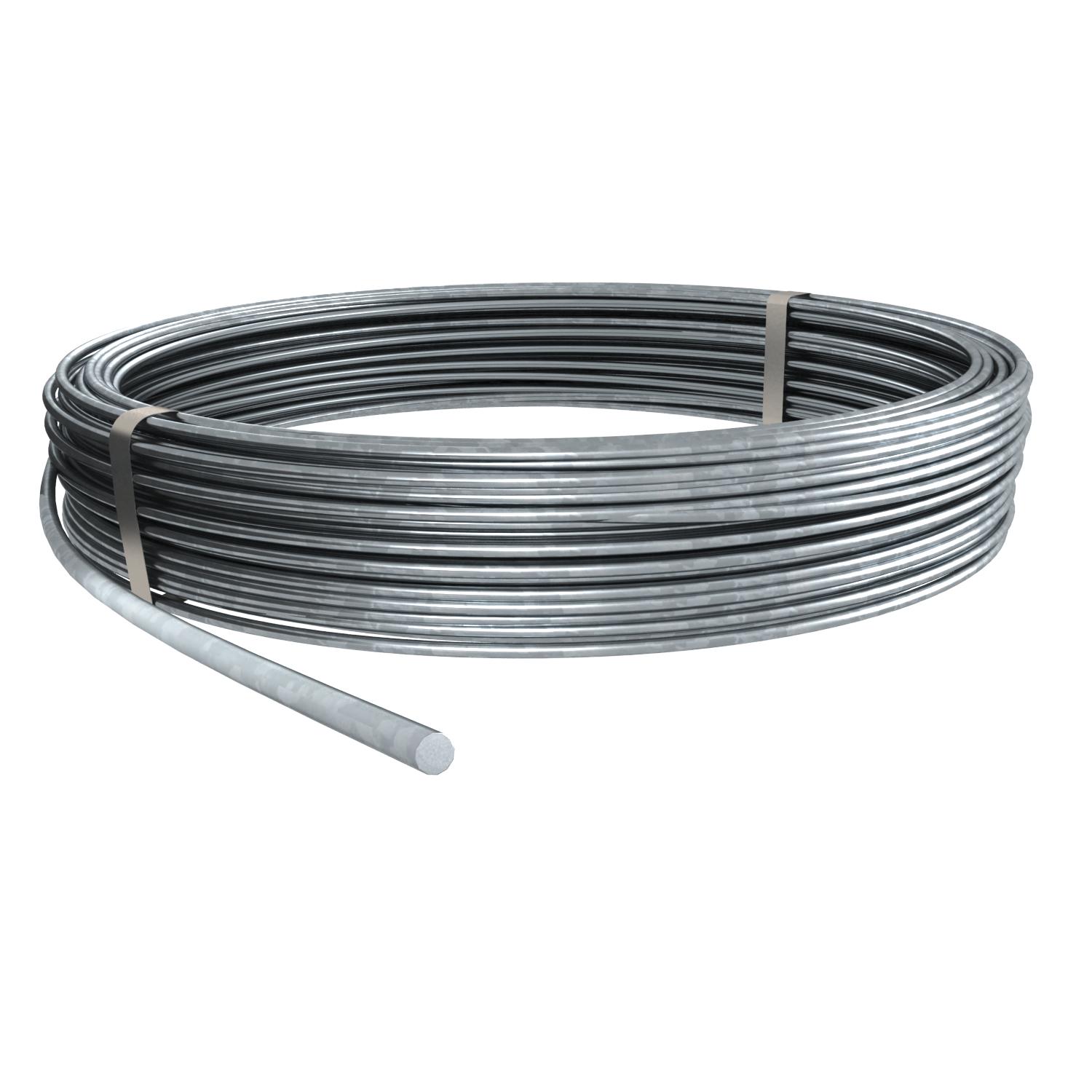

Kruhové vodiče ocelové pozinkované

Obj. č. 5021103 | EAN 4012195381617

Obj. č. / Typ

Průměr

Normální kroužek (cca kg)

Normální kroužek (cca m)

průřez

Materiál	Ocel

Popis výrobku

Popis výrobku

• Lze použít jako svod a uzemňovací vedení podle DIN EN 62561-2 (VDE 0185-561-2)
• Odpovídá požadavkům normy VDE 0185-305 (IEC 62305)
• RD 10 použitelné také v zemi
• Vrstva zinku: ≥ 350 g/m² (střední hodnota cca 50 µm)

Technické údaje

Technické údaje

Izolované provedení odolné proti vysokému napětí	Ne
Length tolerance ±	5 %
Materiál	Ocel
Materiál – plášť	bez
Normální kroužek (cca kg)	50
Normální kroužek (cca m)	80
Počet jednotlivých vodičů	1

Povrch	žárově zinkováno ponorem

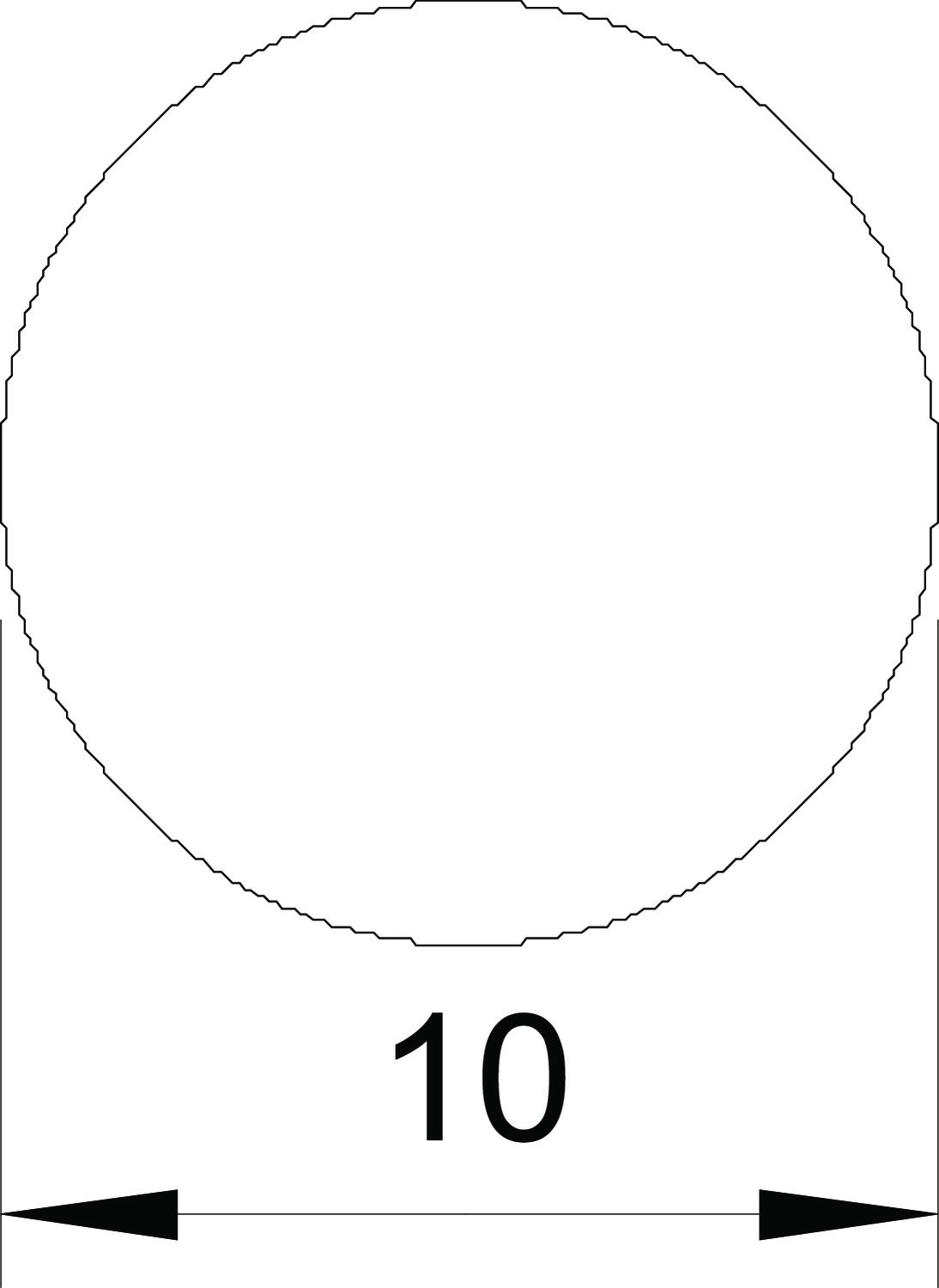

Průměr	10 mm
průřez	78 mm²
Rozměr	10mm
Rozměr D	10 mm
Vlastnost materiálu	ostatní

Všechny typy

Všechny typy

Typ	Průměr	Normální kroužek (cca kg)	Normální kroužek (cca m)	průřez	Materiál	Obj. č.	Množství	Nejm. prod. jedn.
RD 8-FT 50	8 mm	20	50	50 mm²	Ocel	5021050	m	50 m
RD 8-FT	8 mm	50	125	50 mm²	Ocel	5021081	m	125 m
RD 10	10 mm	50	80	78 mm²	Ocel	5021103	m	80 m

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Ochranný kryt pro vývody, reflexní	ProtectionBall	5018014	Kus	25 Kus
Křížová spojka s vložkou pro Rd 8–10 mm, FT	252 8-10 FT	5312310	Kus	25 Kus
Křížová spojka s vložkou pro Rd 8–10 × Rd 16 FT	252 8-10X16 FT	5312345	Kus	25 Kus
Křížová svorka Ø 8–10 mm	253 8X8	5312604	Kus	25 Kus
Křížová spojka pro kruhové a ploché vodiče, FT	252 8-10XFL30 FT	5312655	Kus	25 Kus
Křížová svorka pro Rd 8–10 × Rd 16	253 10X16	5312809	Kus	25 Kus
Křížová svorka pro kruhové a ploché vodiče, FT	250	5312906	Kus	25 Kus
Úhlopříčná svorka pro ploché a kruhové vodiče FT	250 AS-FT	5313031	Kus	25 Kus
