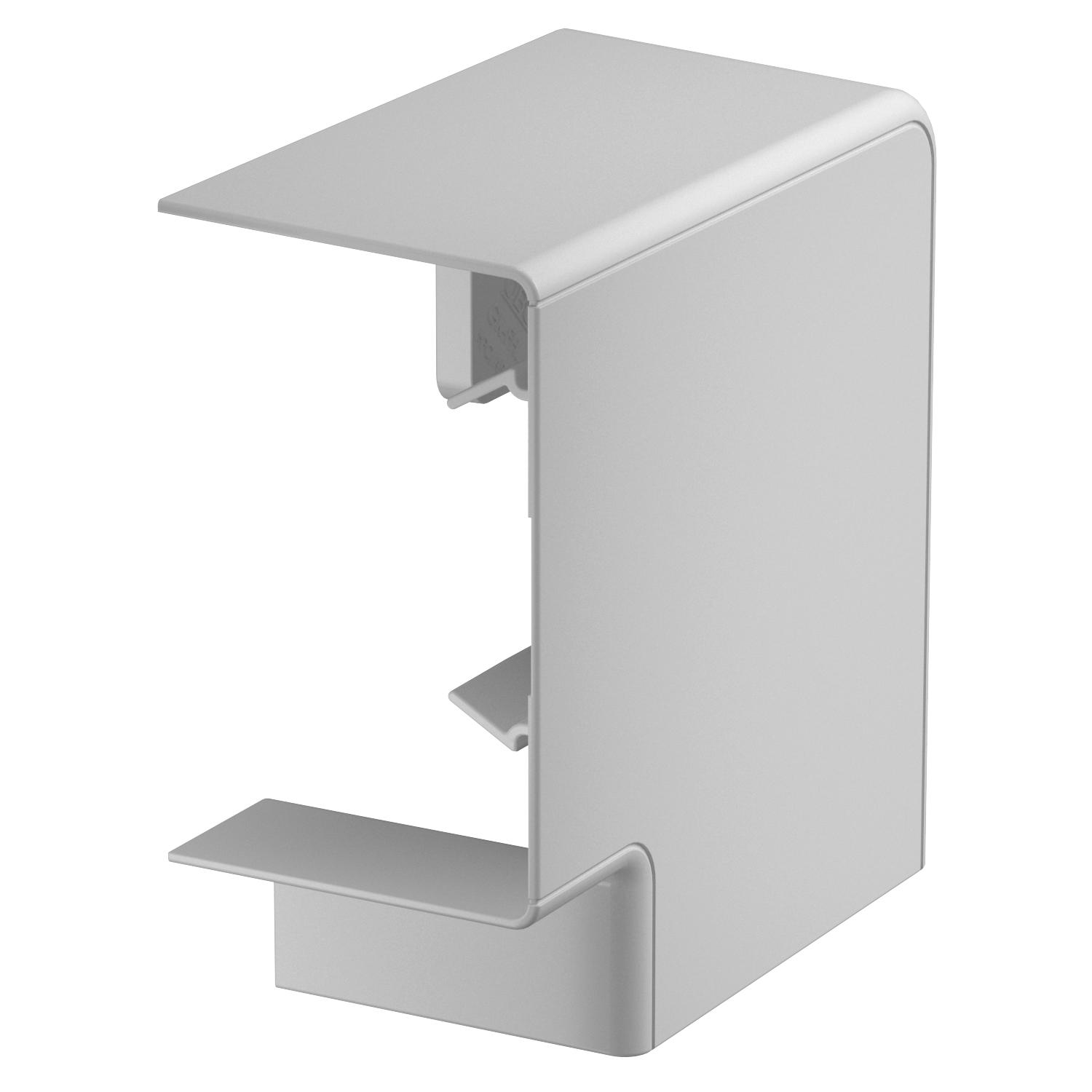

Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70110
Obj. č. 6274222 | EAN 4012195846598
- Popis výrobku
-
Popis výrobkuKrycí tvarový díl v podobě plochého rohu, z bezhalogenového PC/ABS, ke snadnému zhotovení stoupající či klesající změny směru o 90° s kanály pro vestavbu přístrojů řady Rapid 80 GK, GKH, GS a GA. Krycí tvarový díl v podobě plochého rohu lze použít se symetrickými i asymetrickými typy kanálů.
-
- Technické údaje
-
Technické údaje
Antibakteriální úprava Ne Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Délka 152,5 mm Kabelový úchyt Ne Kanálové spojky Ne Materiál Polykarbonát / akrylnitrilbutadienstyrol Montážní děrování ve dně Ne Ochranná fólie Ano Počet vrchních dílů 1 Pro šířku kanálu 110 mm Pro výšku kanálu 70 mm Provedení Tvarový kryt Rozměr 70x110mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 118 mm Stupeň krytí IP30 Stupeň ochrany – kód IK IK08 symetrický Ano Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -15 °C Výška 73 mm Změna směru svisle stoupající/klesající Způsob montáže vrchních dílů s přesahem - Všechny typy
- Ke stažení
-
Datový list GK-FH70110LGR / 6274222 , 0.21MB , pdfEU prohlášení o shodě GK-FH70110LGR / 6274222 , 0.17MB , pdfUK - Prohlášení shody GK-FH70110LGR / 6274222 , 0.14MB , pdfPomůcka pro výběr Přehled kanálu pro vestavbu přístrojů Rapid 80, plast , 2.00MB , pdfNávod k montáži Návod k montáži GK-FH70.. , 2.00MB , pdfBezpečnostní list Údaje o materiálu PVC , 0.02MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
