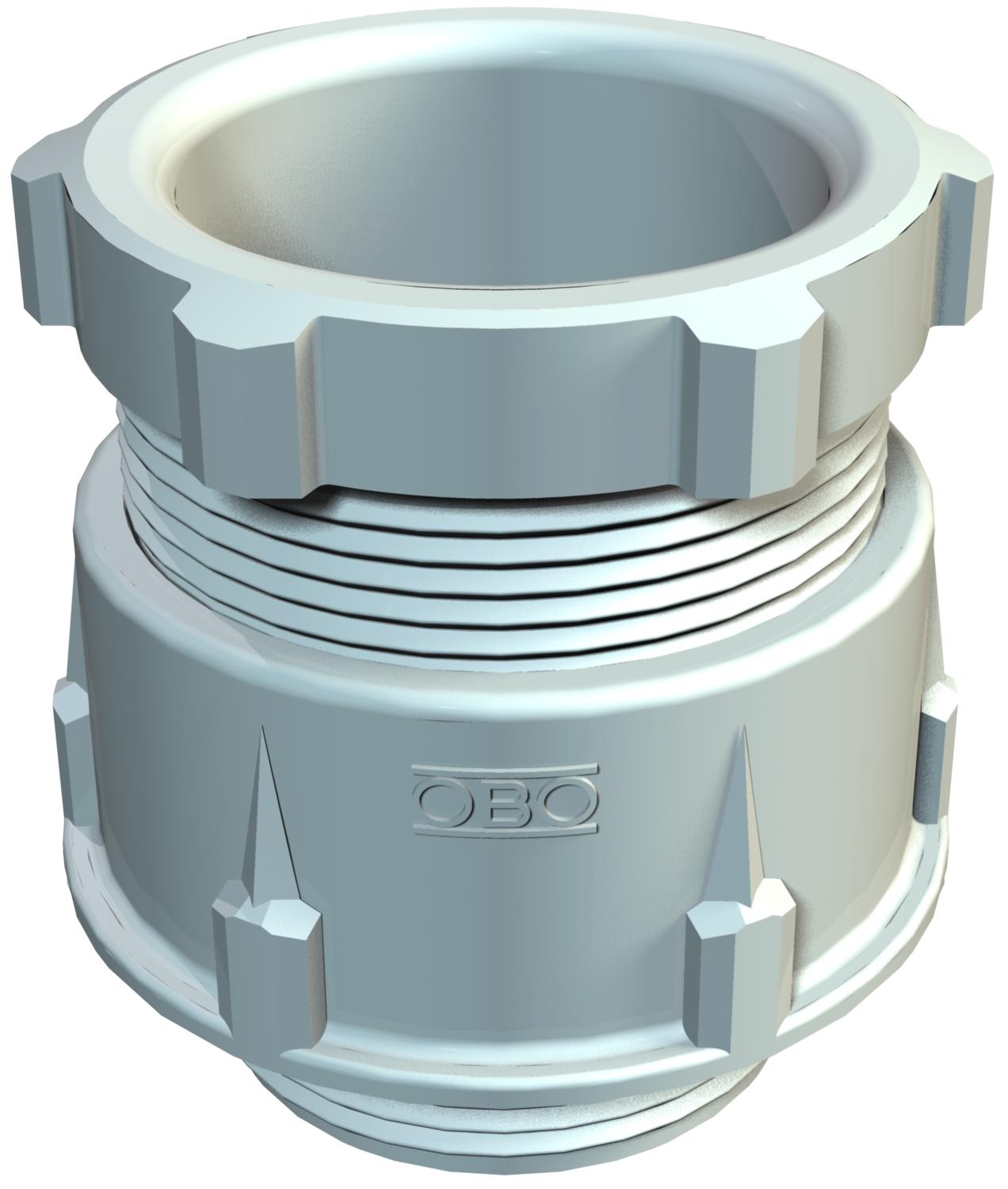

Kuželová kabelová vývodka, metrický závit, světle šedá
Obj. č. 2035316 | EAN 4012195464952
- Popis výrobku
-
Popis výrobkuStandardní kabelová vývodka formy A dle DIN 46320 s jednoduchým těsnicím kroužkem z NR/SBR a metrickým připojovacím závitem dle IEC 423.
Stupeň ochrany: s připojovacím těsnicím kroužkem IP65, bez připojovacího těsnicího kroužku IP54.
Upozornění: Z důvodu vzniku mechanického napětí dotahujte kabelové vývodky z polystyrolu pouze mírně!
Odolná proti nárazu
-
- Technické údaje
-
Technické údaje

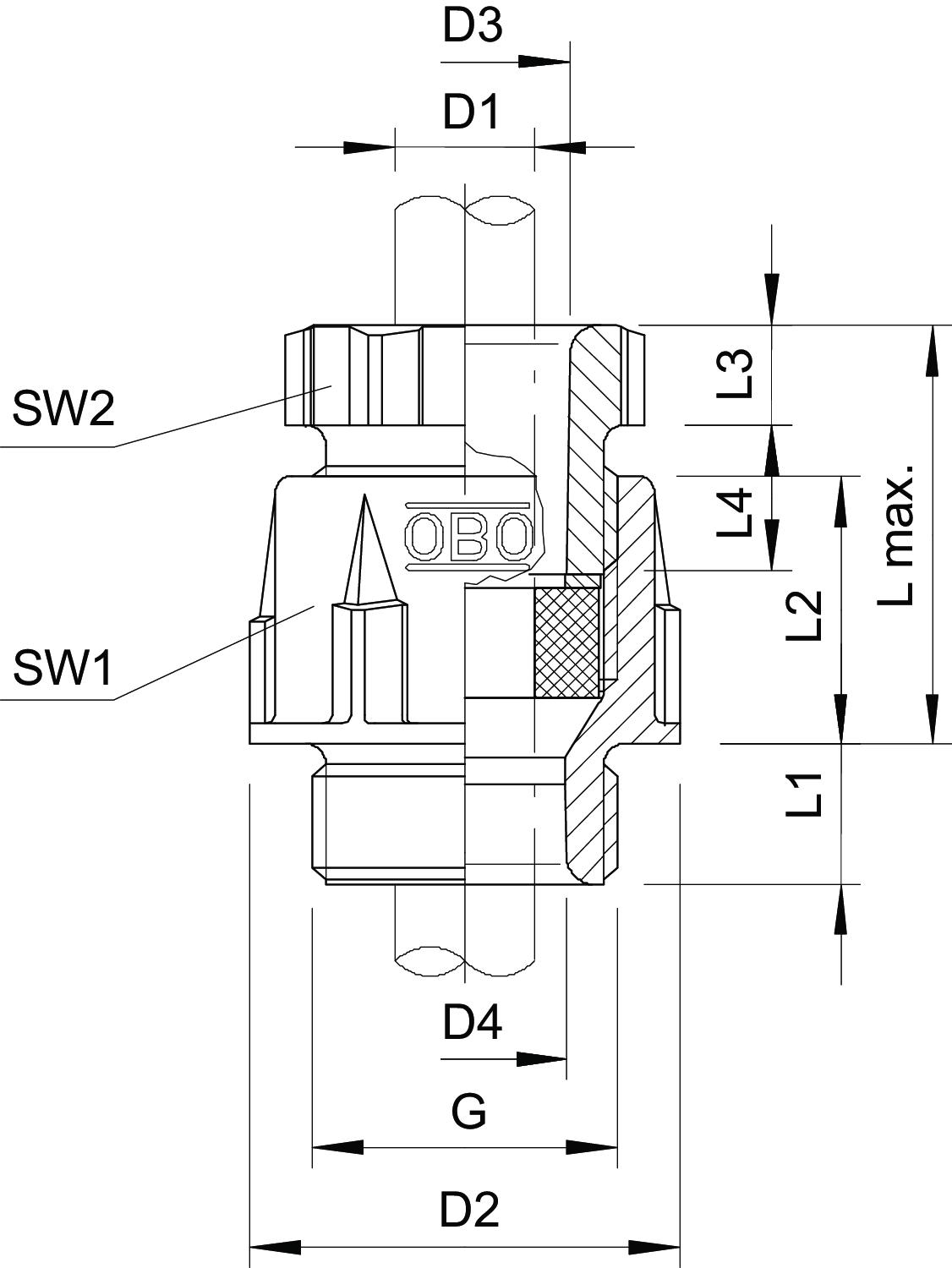

Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka 16,5 mm Délka závitu 8 mm Dimension D4 7 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 12 Materiál Polystyrol Možnost odlehčení tahu Ne Nárazuvzdorný Ano Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M12 Rozměr D1 6,5 mm Rozměr D2 16,5 mm Rozměr D3 7 mm Rozměr G M12x1,5 mm Rozměr L max. 23 mm Rozměr L1 8 mm Rozměr L2 13 mm Rozměr L3 5 mm Rozměr L4 8,5 mm S pojistnou maticí Ne Šířka 16,5 mm Stupeň krytí IP65 Těsnicí oblast D, max. 6,5 mm Těsnicí oblast D, min. 3,5 mm Velikost klíče 1 15 mm Velikost klíče 2 13 mm Vícenásobná těsnicí vložka Ne Výška 30 mm Závit M12 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
