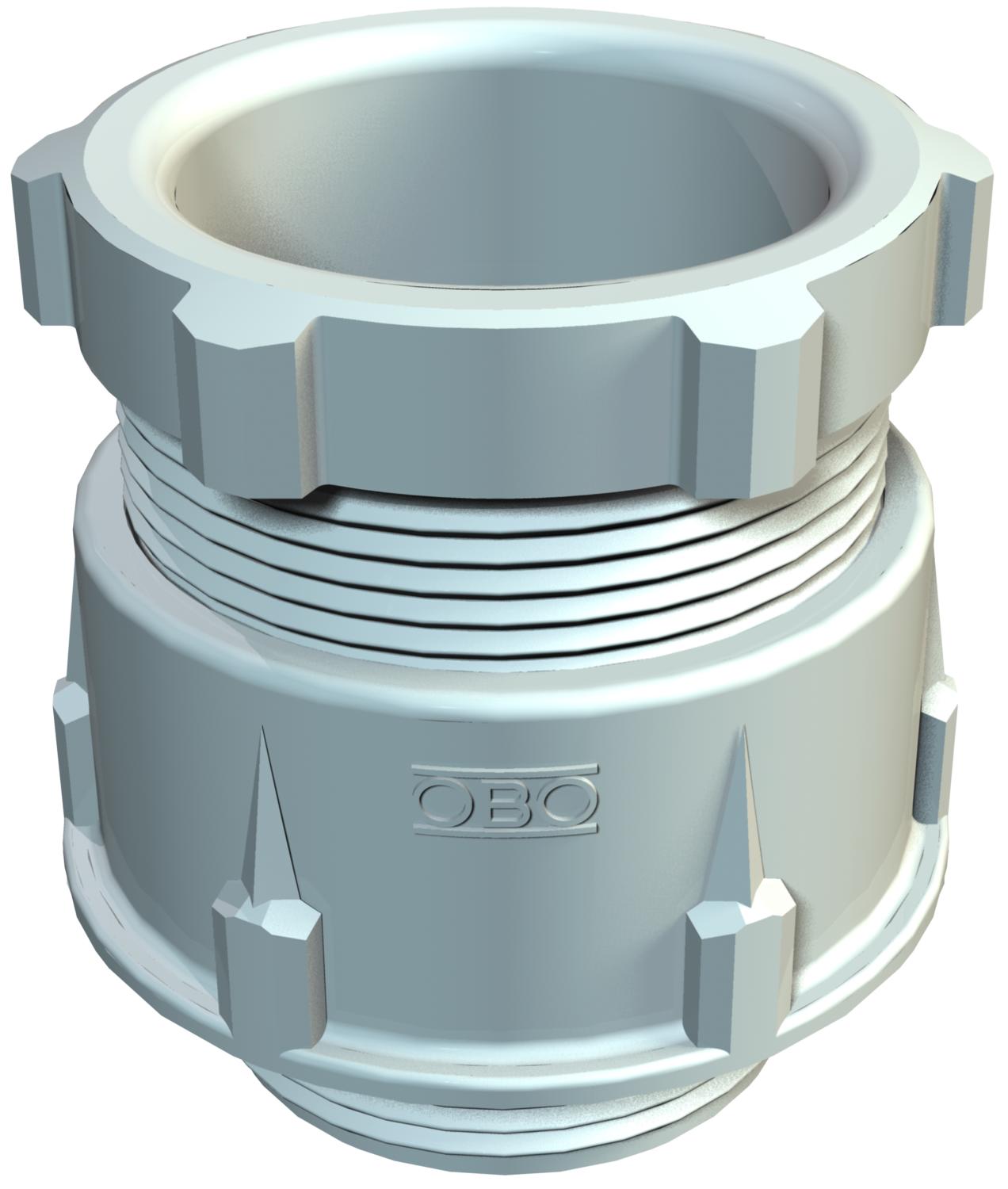

Kuželová kabelová vývodka, metrický závit, světle šedá
Obj. č. 2035324 | EAN 4012195465072
- Popis výrobku
-
Popis výrobkuStandardní kabelová vývodka formy A dle DIN 46320 s jednoduchým těsnicím kroužkem z NR/SBR a metrickým připojovacím závitem dle IEC 423.
Stupeň ochrany: s připojovacím těsnicím kroužkem IP65, bez připojovacího těsnicího kroužku IP54.
Upozornění: Z důvodu vzniku mechanického napětí dotahujte kabelové vývodky z polystyrolu pouze mírně!
Odolná proti nárazu
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka 21,5 mm Délka závitu 8 mm Dimension D4 10 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 16 Materiál Polystyrol Možnost odlehčení tahu Ne Nárazuvzdorný Ano Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M16 Rozměr D1 7 mm Rozměr D2 21,5 mm Rozměr D3 10,2 mm Rozměr G M16x1,5 mm Rozměr L max. 25 mm Rozměr L1 8 mm Rozměr L2 14 mm Rozměr L3 5 mm Rozměr L4 9 mm S pojistnou maticí Ne Šířka 21,5 mm Stupeň krytí IP65 Těsnicí oblast D, max. 7 mm Těsnicí oblast D, min. 4,5 mm Velikost klíče 1 19 mm Velikost klíče 2 16 mm Vícenásobná těsnicí vložka Ne Výška 30 mm Závit M16 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
- Ke stažení
-
Datový list 106 M16 PS / 2035324 , 0.27MB , pdfEU prohlášení o shodě 106 M16 PS / 2035324 , 0.15MB , pdfREACH Prohlášení o shodě 106 M16 PS / 2035324 , 0.12MB , pdfRoHS Prohlášení o shodě 106 M16 PS / 2035324 , 0.12MB , pdf
