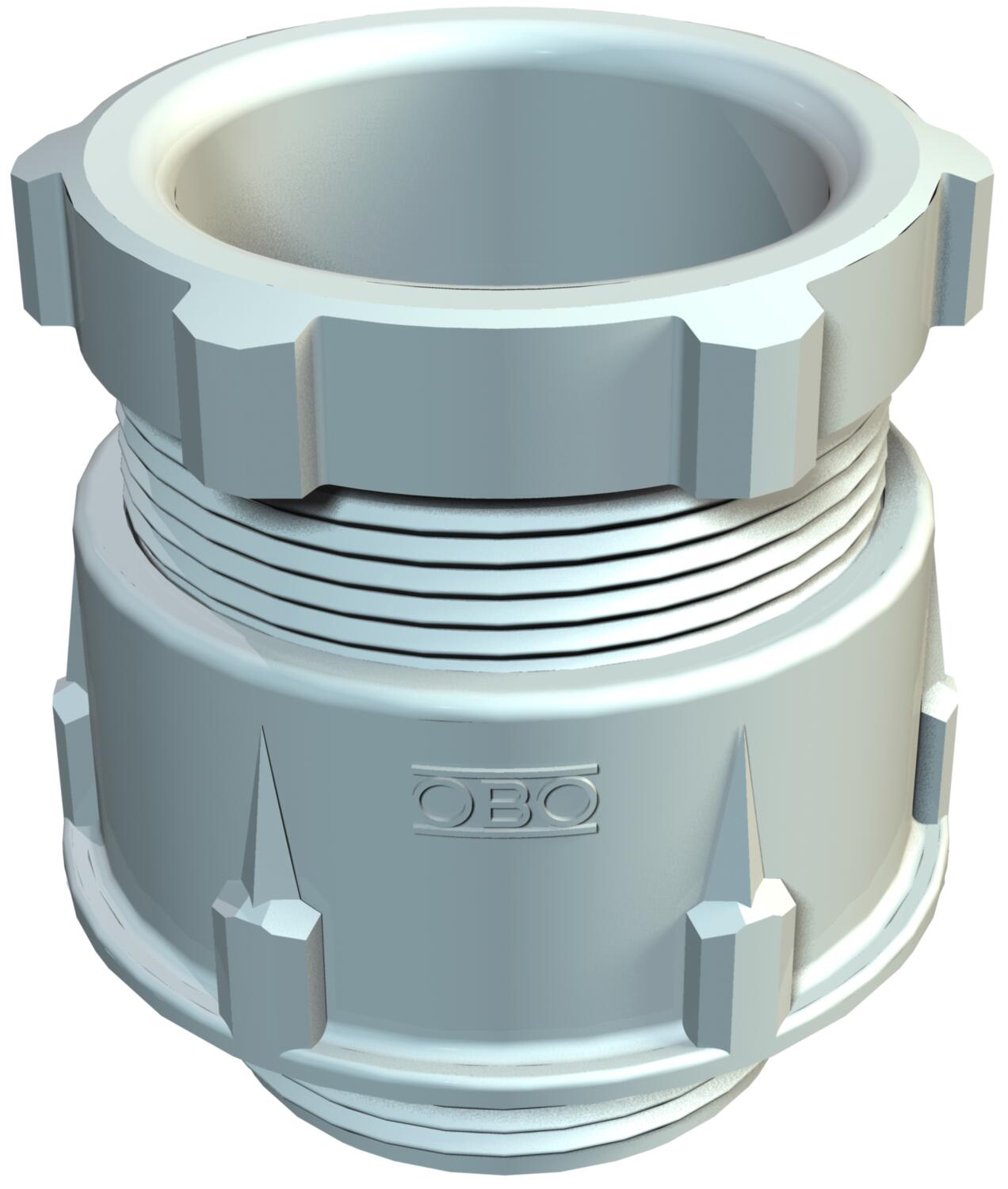

Kuželová kabelová vývodka, metrický závit, světle šedá
Obj. č. 2035340 | EAN 4012195465317
- Popis výrobku
-
Popis výrobkuStandardní kabelová vývodka formy A dle DIN 46320 s jednoduchým těsnicím kroužkem z NR/SBR a metrickým připojovacím závitem dle IEC 423.
Stupeň ochrany: s připojovacím těsnicím kroužkem IP65, bez připojovacího těsnicího kroužku IP54.
Upozornění: Z důvodu vzniku mechanického napětí dotahujte kabelové vývodky z polystyrolu pouze mírně!
Odolná proti nárazu
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka 30 mm Délka závitu 10 mm Dimension D4 16 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 25 Materiál Polystyrol Možnost odlehčení tahu Ne Nárazuvzdorný Ano Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M25 Rozměr D1 14 mm Rozměr D2 30 mm Rozměr D3 15,8 mm Rozměr G M25x1,5 mm Rozměr L max. 30 mm Rozměr L1 10 mm Rozměr L2 16,5 mm Rozměr L3 6 mm Rozměr L4 12 mm S pojistnou maticí Ne Šířka 30 mm Stupeň krytí IP65 Těsnicí oblast D, max. 14 mm Těsnicí oblast D, min. 10 mm Velikost klíče 1 27 mm Velikost klíče 2 23 mm Vícenásobná těsnicí vložka Ne Výška 39 mm Závit M25 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
