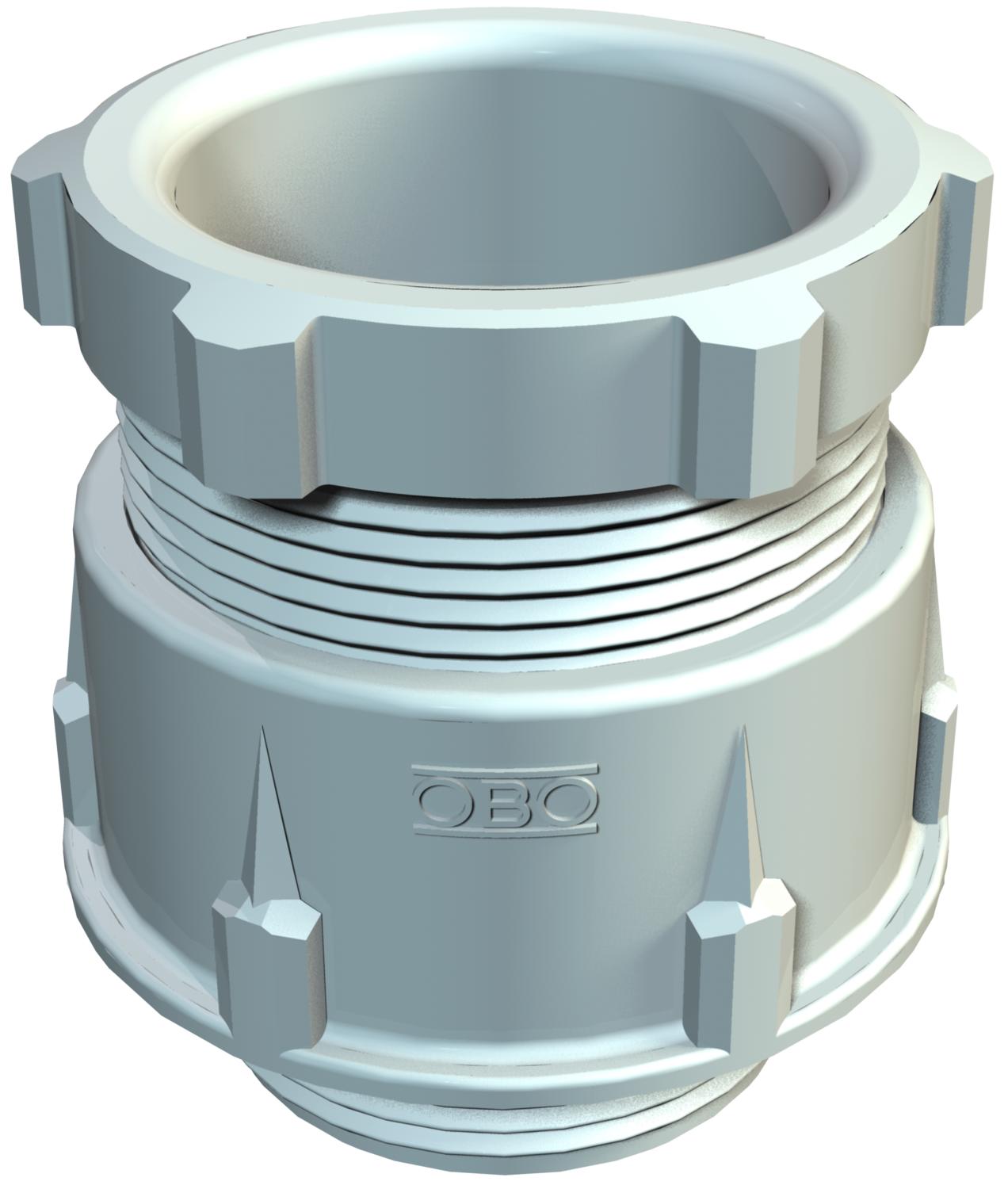

Kuželová kabelová vývodka, metrický závit, světle šedá
Obj. č. 2035359 | EAN 4012195467410
- Popis výrobku
-
Popis výrobkuStandardní kabelová vývodka formy A dle DIN 46320 s jednoduchým těsnicím kroužkem z NR/SBR a metrickým připojovacím závitem dle IEC 423.
Stupeň ochrany: s připojovacím těsnicím kroužkem IP65, bez připojovacího těsnicího kroužku IP54.
Upozornění: Z důvodu vzniku mechanického napětí dotahujte kabelové vývodky z polystyrolu pouze mírně!
Odolná proti nárazu
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka 47,5 mm Délka závitu 11 mm Dimension D4 26 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 32 Materiál Polystyrol Možnost odlehčení tahu Ne Nárazuvzdorný Ano Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M32 Rozměr D1 25 mm Rozměr D2 47,5 mm Rozměr D3 30,3 mm Rozměr G M32x1,5 mm Rozměr L max. 42 mm Rozměr L1 11 mm Rozměr L2 20,5 mm Rozměr L3 8 mm Rozměr L4 18 mm S pojistnou maticí Ne Šířka 47,5 mm Stupeň krytí IP65 Těsnicí oblast D, max. 25 mm Těsnicí oblast D, min. 18 mm Velikost klíče 1 42 mm Velikost klíče 2 40 mm Vícenásobná těsnicí vložka Ne Výška 50,5 mm Závit M32 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
