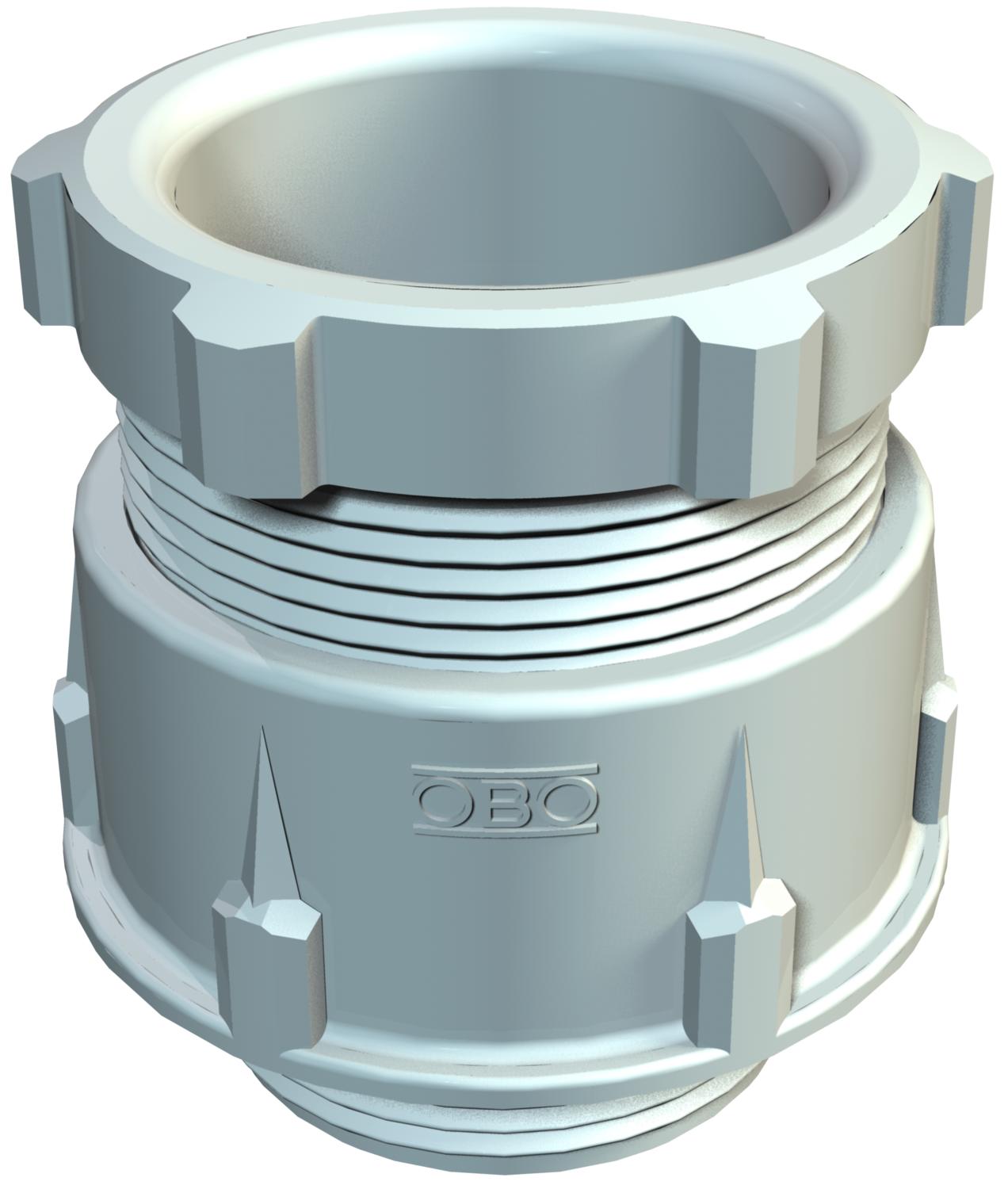

Kuželová kabelová vývodka, metrický závit, světle šedá
Obj. č. 2035383 | EAN 4012195468011
- Popis výrobku
-
Popis výrobkuStandardní kabelová vývodka formy A dle DIN 46320 s jednoduchým těsnicím kroužkem z NR/SBR a metrickým připojovacím závitem dle IEC 423.
Stupeň ochrany: s připojovacím těsnicím kroužkem IP65, bez připojovacího těsnicího kroužku IP54.
Upozornění: Z důvodu vzniku mechanického napětí dotahujte kabelové vývodky z polystyrolu pouze mírně!
Odolná proti nárazu
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka 70 mm Délka závitu 14 mm Dimension D4 40,5 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 63 Materiál Polystyrol Možnost odlehčení tahu Ne Nárazuvzdorný Ano Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M63 Rozměr D1 44 mm Rozměr D2 74 mm Rozměr D3 50 mm Rozměr G M63x1,5 mm Rozměr L max. 48 mm Rozměr L1 14 mm Rozměr L2 27 mm Rozměr L3 9 mm Rozměr L4 18,5 mm S pojistnou maticí Ne Šířka 74 mm Stupeň krytí IP65 Těsnicí oblast D, max. 44 mm Těsnicí oblast D, min. 37 mm Velikost klíče 1 65 mm Velikost klíče 2 60 mm Vícenásobná těsnicí vložka Ne Výška 60,5 mm Závit M63 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
- Ke stažení
-
Datový list 106 M 63 PS / 2035383 , 0.28MB , pdfEU prohlášení o shodě 106 M 63 PS / 2035383 , 0.15MB , pdfREACH Prohlášení o shodě 106 M 63 PS / 2035383 , 0.12MB , pdfRoHS Prohlášení o shodě 106 M 63 PS / 2035383 , 0.12MB , pdf
