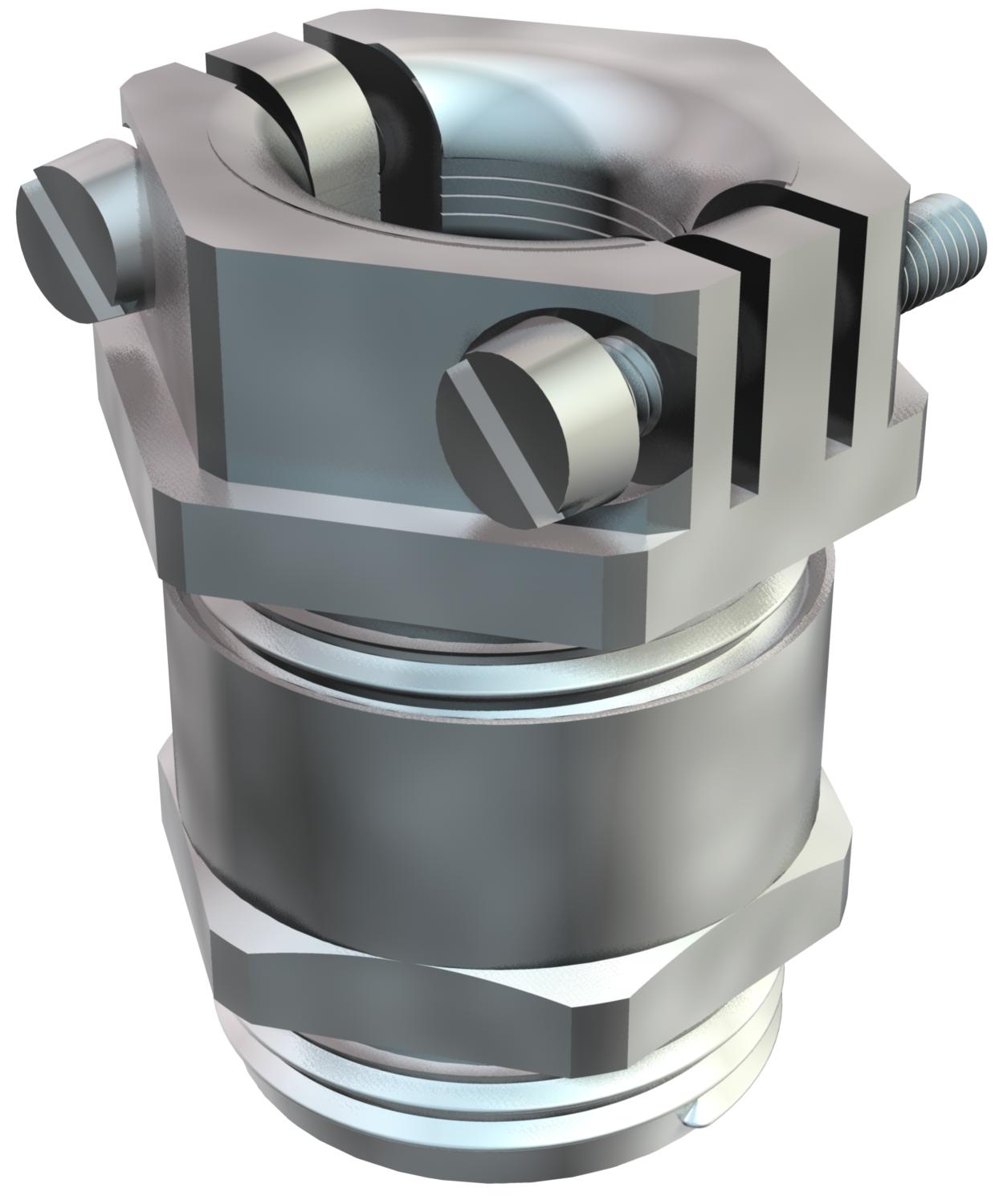

Kuželová kabelová vývodka, závit PG, odlehčení tahu, niklovaná
Obj. č. 2046121 | EAN 4012195181996
- Popis výrobku
-
Popis výrobkuKabelová vývodka s příčný, centricky působícím třmenovým odlehčením tahu, zaobleným hrdlem (ochrana ohybu kabelu).
S připojovacím závitem PG dle DIN 40430.
Přítlačné kroužky z oceli, galvanicky zinkované a transparentně pasivované.
Těsnicí kroužek NR/SBR.
Stupeň krytí: s těsnicím kroužkem na připojovacím závitu IP 65, bez těsnicího kroužku IP 54.
S šestihranným šroubením (podobným jako tvar C 4 dle DIN 46320).
* Ceny dle notace DEL.
-
- Technické údaje
-
Technické údaje

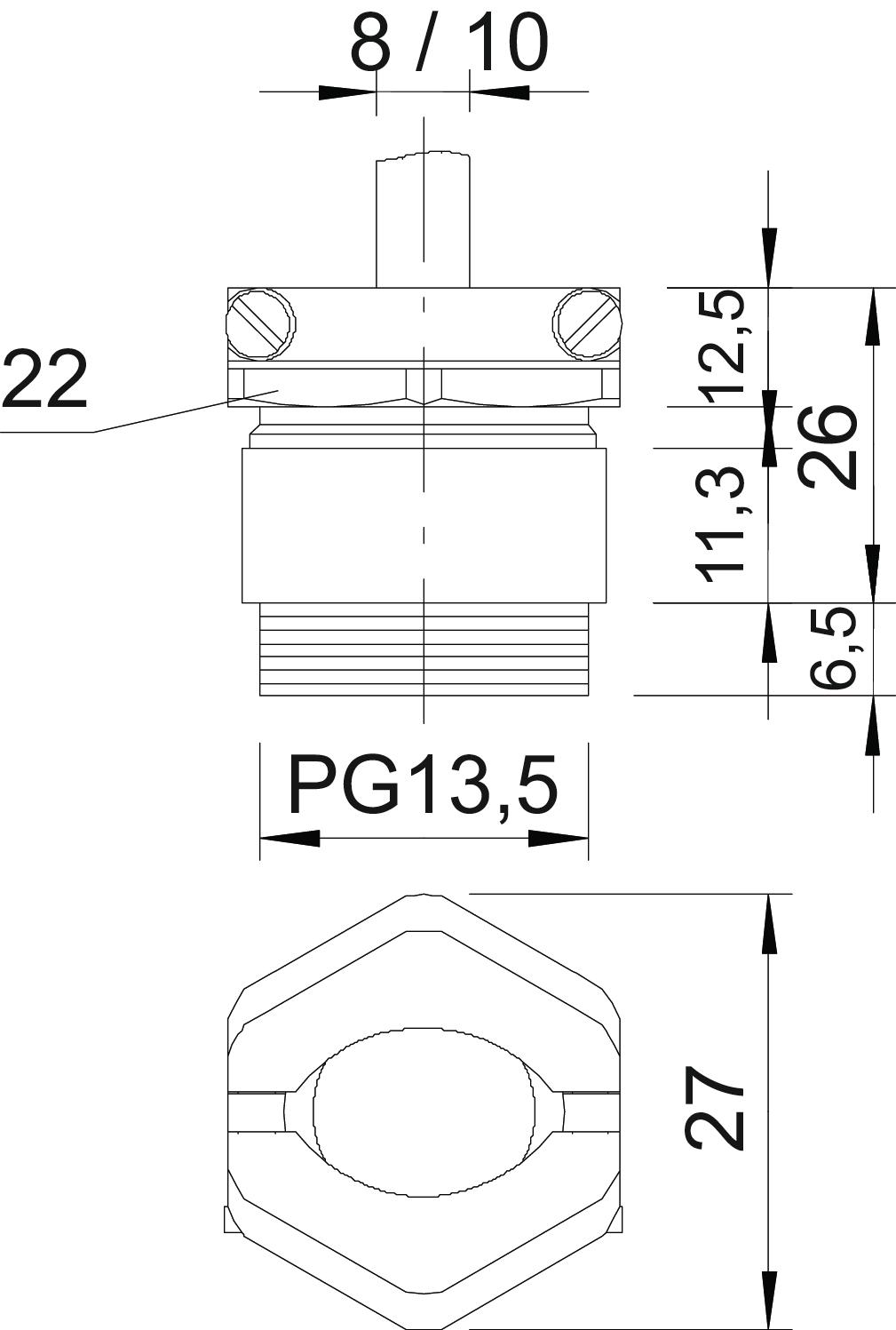

Bez obsahu halogenů Ne Délka závitu 6,5 mm Druh těsnění Těsnící kroužek Druh závitu PG Kabelová vývodka pro ploché kabely Ne Materiál mosazi Možnost odlehčení tahu Ano Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Povrch Poniklováno Pro zónu prostředí s nebezpečím výbuchu bez Rozměr PG13,5 Rozměr e 27 mm Rozměr L max. 26 mm Rozměr L1 6,5 mm Rozměr L2 12,5 mm Rozměr L3 11,3 mm S pojistnou maticí Ne Stupeň krytí IP65 Těsnicí oblast D, max. 10 mm Těsnicí oblast D, min. 8 mm Velikost klíče 22 Velikost klíče 1 22 mm Velikost klíče 2 24 mm Vícenásobná těsnicí vložka Ne Závit Pg 13,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Pojistná matice, závit PG
169 MS PG13.5 2091135 100 Kus - Ke stažení
-
Datový list 159 MS PG13.5 / 2046121 , 0.24MB , pdfEU prohlášení o shodě 159 MS PG13.5 / 2046121 , 0.03MB , pdfREACH Prohlášení o shodě 159 MS PG13.5 / 2046121 , 0.12MB , pdfRoHS Prohlášení o shodě 159 MS PG13.5 / 2046121 , 0.12MB , pdf
