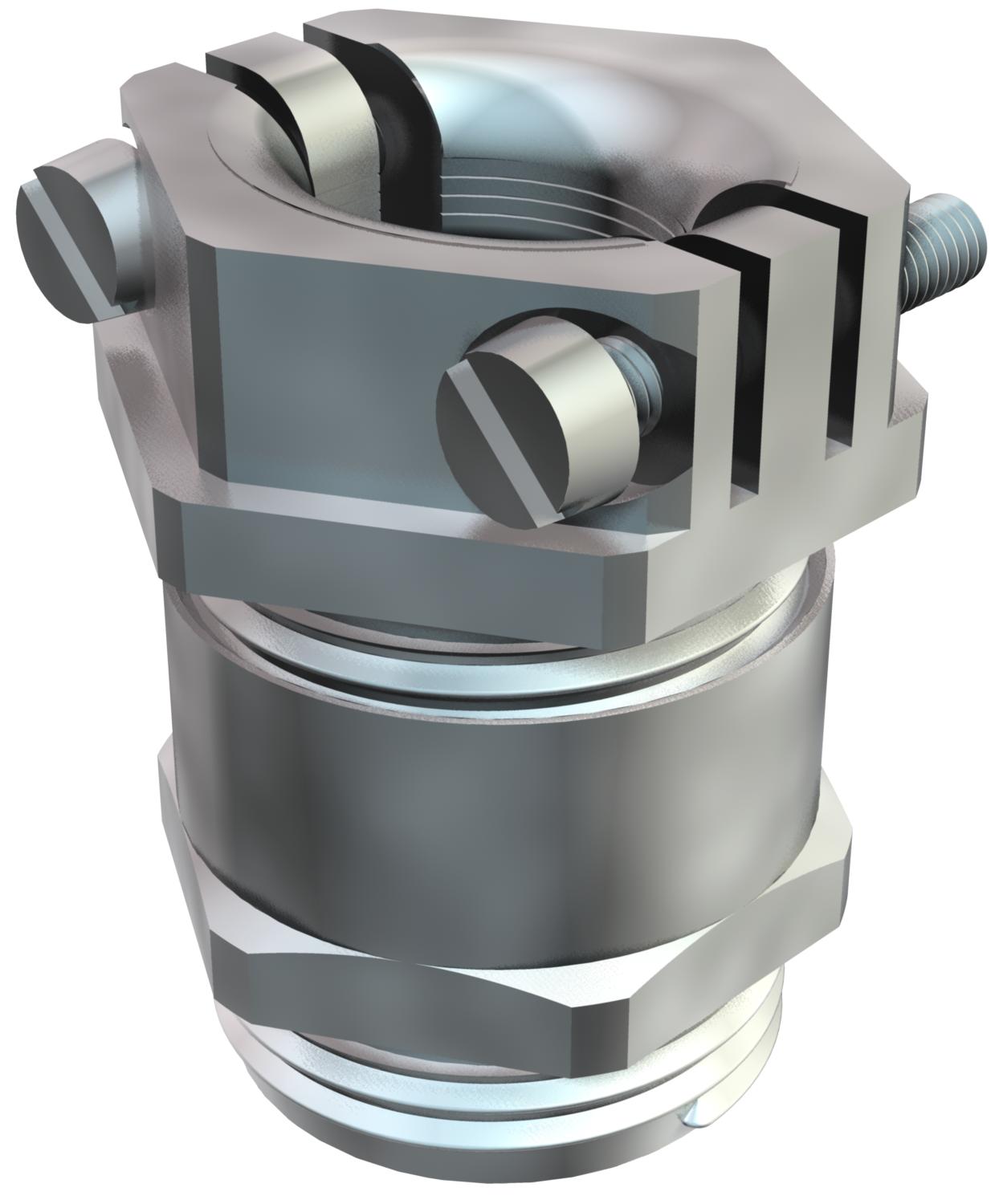

Kuželová kabelová vývodka, závit PG, odlehčení tahu, niklovaná
Obj. č. 2046164 | EAN 4012195182054
- Popis výrobku
-
Popis výrobkuKabelová vývodka s příčný, centricky působícím třmenovým odlehčením tahu, zaobleným hrdlem (ochrana ohybu kabelu).
S připojovacím závitem PG dle DIN 40430.
Přítlačné kroužky z oceli, galvanicky zinkované a transparentně pasivované.
Těsnicí kroužek NR/SBR.
Stupeň krytí: s těsnicím kroužkem na připojovacím závitu IP 65, bez těsnicího kroužku IP 54.
S šestihranným šroubením (podobným jako tvar C 4 dle DIN 46320).
* Ceny dle notace DEL.
-
- Technické údaje
-
Technické údaje

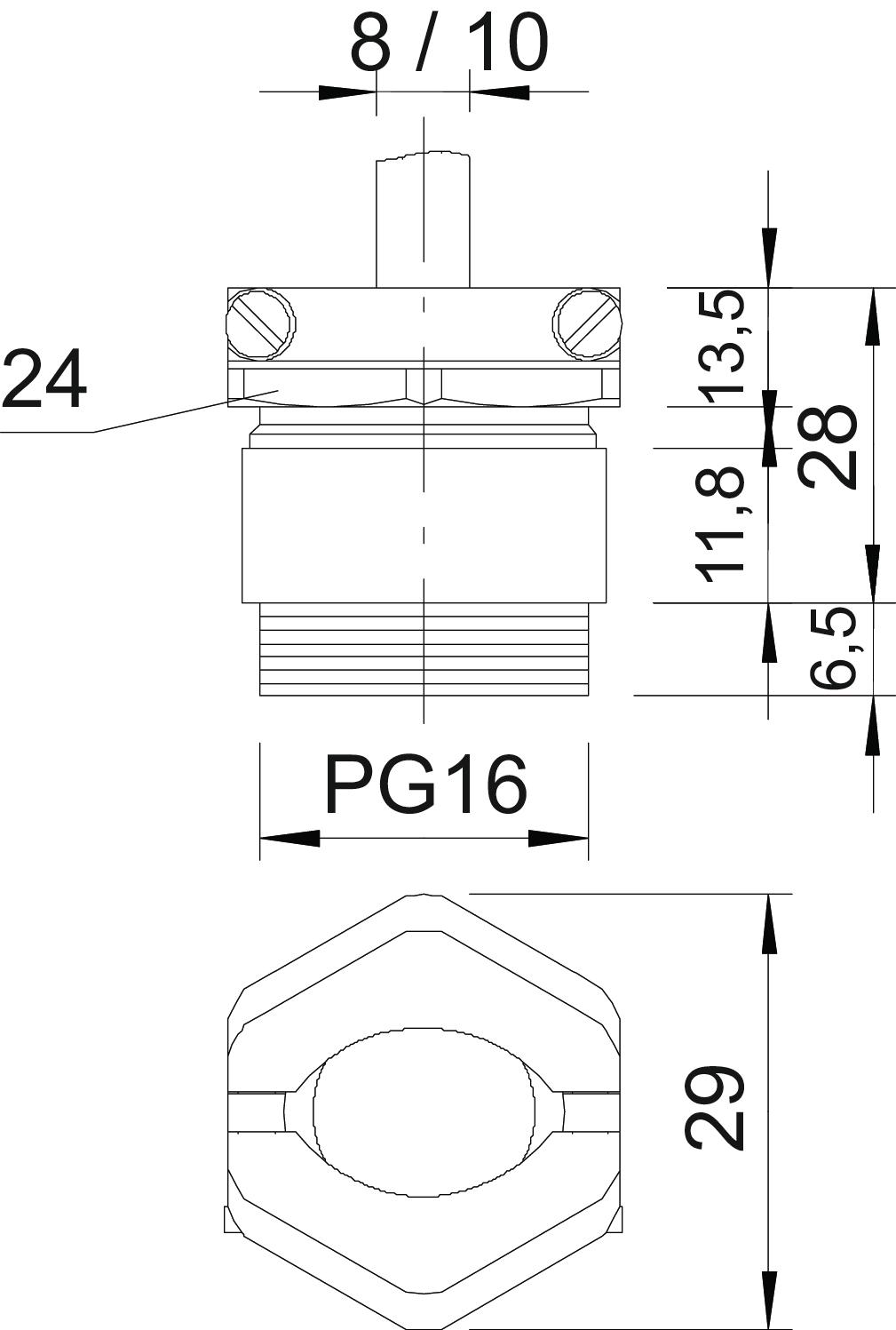

Bez obsahu halogenů Ne Délka závitu 6,5 mm Druh těsnění Těsnící kroužek Druh závitu PG Kabelová vývodka pro ploché kabely Ne Materiál mosazi Možnost odlehčení tahu Ano Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Povrch Poniklováno Pro zónu prostředí s nebezpečím výbuchu bez Rozměr PG16 Rozměr e 29 mm Rozměr L max. 28 mm Rozměr L1 6,5 mm Rozměr L2 13,5 mm Rozměr L3 11,8 mm S pojistnou maticí Ne Stupeň krytí IP54 Těsnicí oblast D, max. 10 mm Těsnicí oblast D, min. 8 mm Velikost klíče 24 Velikost klíče 1 24 mm Velikost klíče 2 26 mm Vícenásobná těsnicí vložka Ne Závit Pg 16 Zpevněno skelnými vlákny Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Pojistná matice, závit PG
169 MS PG16 2091151 100 Kus - Ke stažení
-
