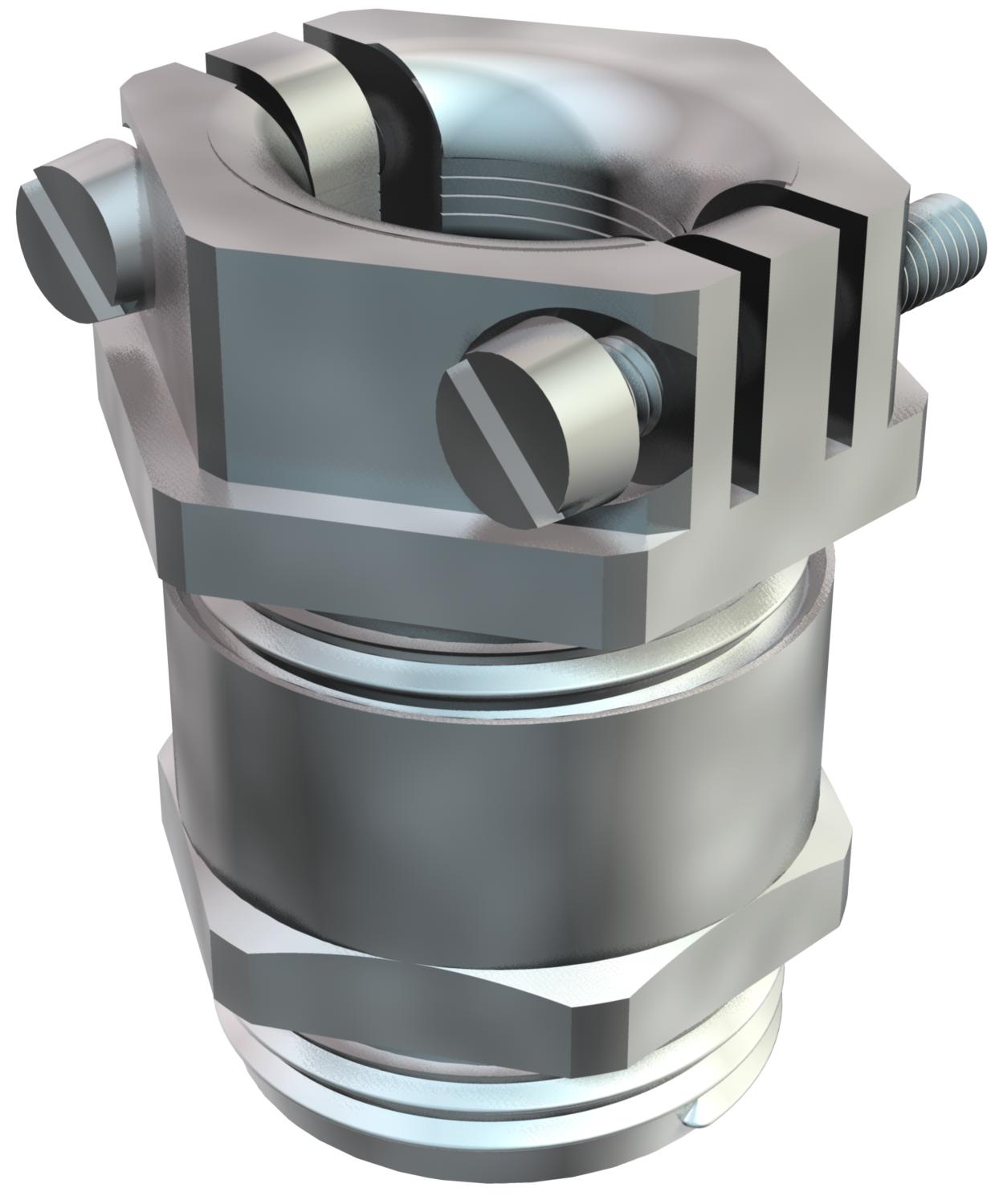

Kuželová kabelová vývodka, závit PG, odlehčení tahu, niklovaná
Obj. č. 2046091 | EAN 4012195181873
- Popis výrobku
-
Popis výrobkuKabelová vývodka s příčný, centricky působícím třmenovým odlehčením tahu, zaobleným hrdlem (ochrana ohybu kabelu).
S připojovacím závitem PG dle DIN 40430.
Přítlačné kroužky z oceli, galvanicky zinkované a transparentně pasivované.
Těsnicí kroužek NR/SBR.
Stupeň krytí: s těsnicím kroužkem na připojovacím závitu IP 65, bez těsnicího kroužku IP 54.
S šestihranným šroubením (podobným jako tvar C 4 dle DIN 46320).
* Ceny dle notace DEL.
-
- Technické údaje
-
Technické údaje

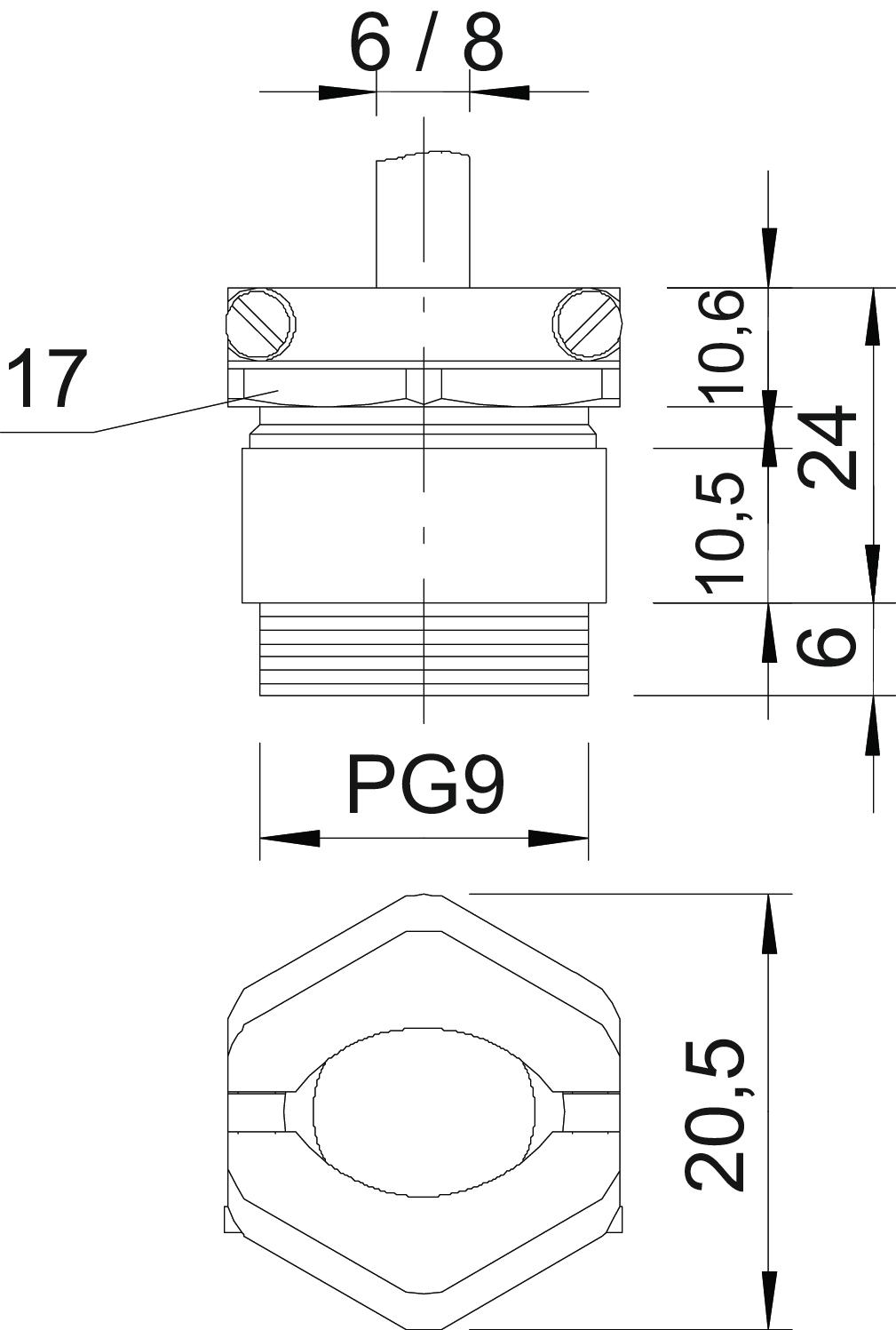

Bez obsahu halogenů Ne Délka závitu 6 mm Druh těsnění Těsnící kroužek Druh závitu PG Kabelová vývodka pro ploché kabely Ne Materiál mosazi Možnost odlehčení tahu Ano Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Povrch Poniklováno Pro zónu prostředí s nebezpečím výbuchu bez Rozměr PG9 Rozměr e 20,5 mm Rozměr L max. 24 mm Rozměr L1 6 mm Rozměr L2 10,5 mm Rozměr L3 10,6 mm S pojistnou maticí Ne Stupeň krytí IP54 Těsnicí oblast D, max. 8 mm Těsnicí oblast D, min. 6 mm Velikost klíče 17 Velikost klíče 1 17 mm Velikost klíče 2 19 mm Vícenásobná těsnicí vložka Ne Závit Pg 9 Zpevněno skelnými vlákny Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Pojistná matice, závit PG
169 MS PG 9 2091097 100 Kus - Ke stažení
-
Datový list 159 MS PG 9 / 2046091 , 0.21MB , pdfEU prohlášení o shodě 159 MS PG 9 / 2046091 , 0.03MB , pdfREACH Prohlášení o shodě 159 MS PG 9 / 2046091 , 0.12MB , pdfRoHS Prohlášení o shodě 159 MS PG 9 / 2046091 , 0.12MB , pdf
