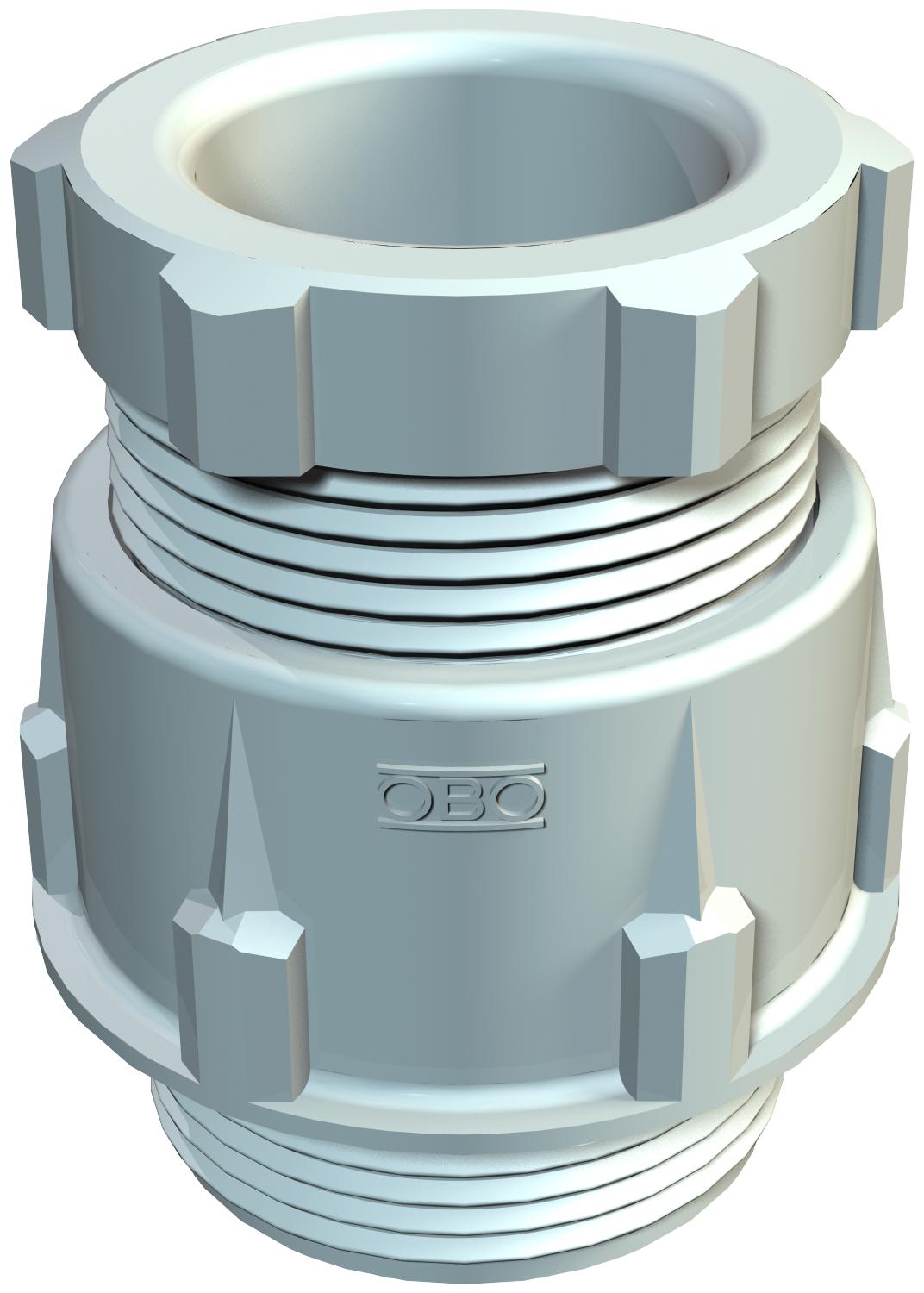

Kuželová kabelová vývodka, závit PG, světle šedá
Obj. č. 2036118 | EAN 4012195172277
- Popis výrobku
-
Popis výrobkuStandardní kabelová vývodka, tvar A dle DIN 46320, s jednoduchým těsnicím kroužkem z NR/SBR.
Připojovací závit PG dle DIN 40430.
Stupeň krytí: s těsnicím kroužkem na připojovacím závitu IP 65, bez těsnicího kroužku na připojovacím závitu IP 54.
Upozornění: Z důvodu vzniku mechanického napětí dotahujte kabelové vývodky z polystyrolu pouze mírně!
Odolná proti nárazu
-
- Technické údaje
-
Technické údaje
Barva světle šedá; RAL 7035 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka 25 mm Délka závitu 8 mm Dimension D4 13 mm Druh těsnění Těsnící kroužek Druh závitu PG Jmenovitá velikost závitu 11 Materiál Polystyrol Možnost odlehčení tahu Ne Nárazuvzdorný Ne Ochrana proti ohybu Ne ochrana proti výbuchu Ne Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr PG11 Rozměr D1 9 mm Rozměr D2 25 mm Rozměr D3 13 mm Rozměr G Pg11 mm Rozměr L max. 27 mm Rozměr L1 8 mm Rozměr L2 15 mm Rozměr L3 5 mm Rozměr L4 10 mm S pojistnou maticí Ne Šířka 25 mm Stupeň krytí IP65 Těsnicí oblast D, max. 10 mm Těsnicí oblast D, min. 5,5 mm Velikost klíče 1 22 mm Velikost klíče 2 19 mm Vícenásobná těsnicí vložka Ne Výška 33 mm Závit Pg 11 Zpevněno skelnými vlákny Ne - Všechny typy
- Ke stažení
-
Datový list 106 PG11 / 2036118 , 0.28MB , pdfEU prohlášení o shodě 106 PG11 / 2036118 , 0.15MB , pdfREACH Prohlášení o shodě 106 PG11 / 2036118 , 0.12MB , pdfRoHS Prohlášení o shodě 106 PG11 / 2036118 , 0.12MB , pdf
